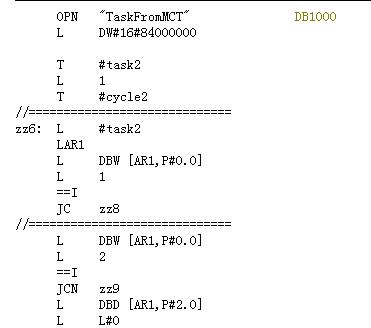

圖中這段指令，我知道是尋址DB1000.
但不知道DW#16#84000000是怎么來的？為什么必須加這個數？不加不行嗎？
感謝高手解惑。

我也在學習中，POINTER指針中，84是指DB

指針指令有過一點研究。
間接尋址有存儲器間接尋址，有寄存器間接尋址，寄存器間接尋址又分區域內間接尋址和區域間間接尋址。
存儲器，也就是一個32位的雙字節的數據存儲單元。例如MD0，DB1.DBD0等等。當然對應定時器T，計數器C單字也行。
寄存器，也就是AR1,AR2這樣的地址存儲單元。
對于我們常見的I,Q,M,DB標識符實際在PLC是由相應的數據區對應的。
I   對應DW#16#81000000
Q對應DW#16#82000000
M對應DW#16#83000000
DB區對應DW#16#84000000

帶地址標識的存儲器存儲     L        P#M0.0
                                                     T        MD4

不帶地址標識的存儲器存儲   L        P#0.0
                                                      T        MD4
存儲器

帶地址標識的寄存器存儲     L        P#M0.0
                                                      Lar1

不帶地址標識的寄存器存儲   L        P#0.0
                                                      Lar1
通過上面的比較應該比較明顯的看出他們的區別。
由于 后面 L   DBW[AR1,P#0.0]   實際已經有地址標識DB了，所以之前的可以不用。

當然如果前面用了DW#16#84000000
                         則     L   DBW[AR1,P#0.0] 和 L   W[AR1,P#0.0] 其實是等效的。

引用

引用第3樓davyly007于2011-05-29 22:25發表的  :
指針指令有過一點研究。
間接尋址有存儲器間接尋址，有寄存器間接尋址，寄存器間接尋址又分區域內間接尋址和區域間間接尋址。
存儲器，也就是一個32位的雙字節的數據存儲單元。例如MD0，DB1.DBD0等等。當然對應定時器T，計數器C單字也行。
寄存器，也就是AR1,AR2這樣的地址存儲單元。
對于我們常見的I,Q,M,DB標識符實際在PLC是由相應的數據區對應的。
.......

謝謝，后來我自己查到了相關資料，明白了一點
