一，硬件設置：

觸摸屏：GT1175-VNBA-C 交流供電
PLC：Q00CPU （Q00J，Q01，Q02，Q02H，Q06H，Q12H，Q25H一樣）
通訊線：QC30R2 （和QPLC的編程電纜一樣），連接Q的編程口和屏的232口
下載線：建議使用USB下載線，一邊是常規的USB接口，一邊是USBmini頭(插觸摸屏后面)

二，準備工作

通訊線和下載線連接好，PLC和觸摸屏通上電。

電腦上確保已經安裝了觸摸屏的編程軟件 GT-Designer2-C Ver2
引用
如果沒有安裝，可在本站下載：
http://www.nusil.com.cn/bbs/read.php?tid-1543.html


如果這臺電腦是第一次與觸摸屏通過USB電纜通訊，插上USB線后會提示發現新硬件
出現這種情況就根據提示進行安裝

三，操作過程

啟動軟件

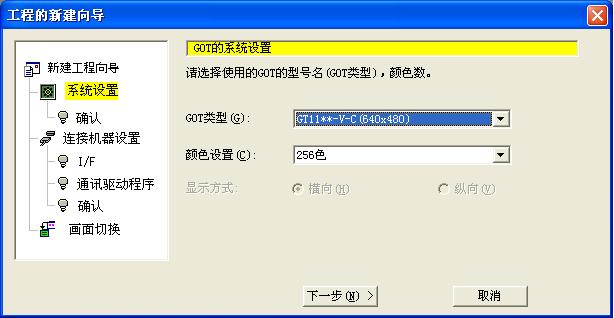

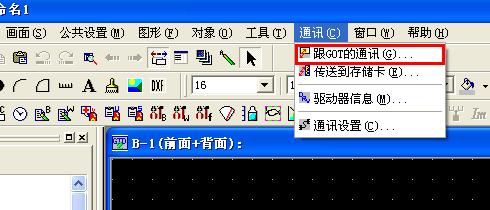

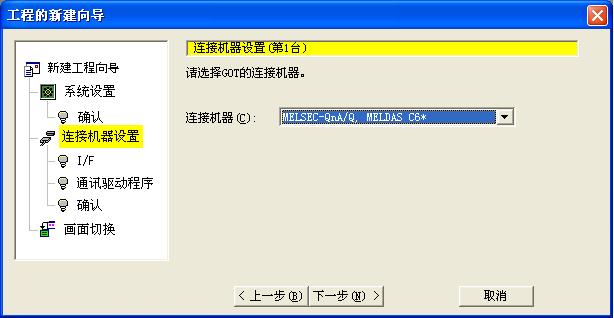

點“新建”，然后點下一步，有和圖一樣的地方按圖上設置

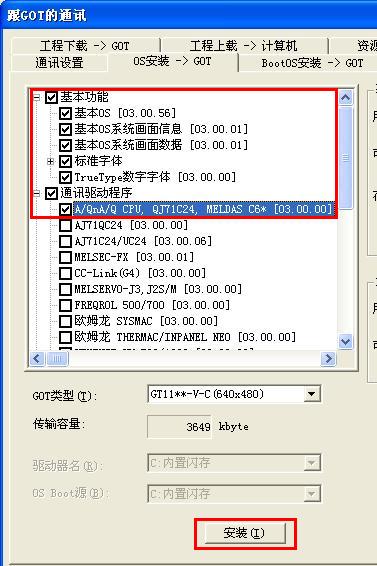

安裝OS如果使用USB線，五分鐘內，如果使用232線，半小時以上。
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
海風123
學習自動化
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 339 點
下載積分: 42013 分
在線時間: 237(小時)
注冊時間: 2008-03-08
最后登錄: 2024-07-09
查看海風123的 主題 / 回貼
1樓  發表于: 2008-03-08 19:43
謝謝站長。。。。。
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108066 分
在線時間: 4833(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-20
查看zyfzxh的 主題 / 回貼
2樓  發表于: 2008-03-09 09:29
這可是學習的好材料!
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2620 個
工控威望: 2044 點
下載積分: 6787 分
在線時間: 3547(小時)
注冊時間: 2007-09-03
最后登錄: 2024-11-22
查看雪花飄飄的 主題 / 回貼
3樓  發表于: 2008-03-09 13:33
謝謝楊站長。頂一下。
baoshizhi
級別: VIP會員
精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的 主題 / 回貼
4樓  發表于: 2008-03-10 10:42
如果是觸摸屏第一次安裝OS，不可同時安裝驅動，
安裝好OS后，再單獨安裝驅動。
谷向榮
級別: 略有小成
精華主題: 0
發帖數量: 117 個
工控威望: 239 點
下載積分: 679 分
在線時間: 55(小時)
注冊時間: 2007-04-26
最后登錄: 2024-07-15
查看谷向榮的 主題 / 回貼
5樓  發表于: 2008-03-14 16:31

采之薇
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看采之薇的 主題 / 回貼
6樓  發表于: 2008-03-14 21:31
用Q總線方式連接也很方便哦
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
7樓  發表于: 2008-03-28 18:31
謝謝楊站長
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
pxh8848
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pxh8848的 主題 / 回貼
8樓  發表于: 2008-03-31 06:43
在這里真能學習到許多東西,謝謝站長!
zhihai1982
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhihai1982的 主題 / 回貼
9樓  發表于: 2009-07-04 01:39
這可是學習的好材料!
yqh_497
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yqh_497的 主題 / 回貼
10樓  發表于: 2009-07-14 16:20
不錯！！
amen2008
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看amen2008的 主題 / 回貼
11樓  發表于: 2009-07-14 16:35
站長樂于助人啊！
  • «
