（程序樣例下載在3樓）

這只是一些基本操作，適用于新人和剛接觸GT Designer2.79及GT1055-QSBD-C、GT1050-QBBD-C的朋友

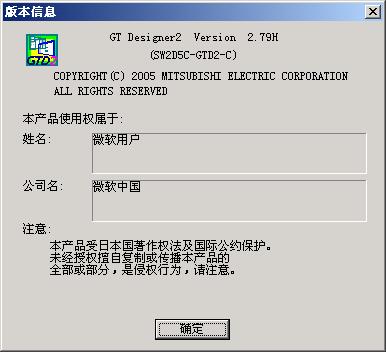

我在工控人家園下載了GT Designer2.79，安裝好后版本如下：

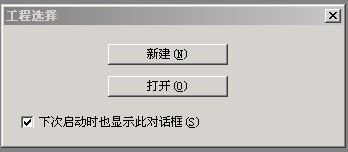

打開軟件，最先是新建工程



然后就遇到了無聊的“下一步”



選觸摸屏型號，我選擇了GT10**-Q-(320*240)，256色，橫向。 別看觸摸屏那么多型號，其中都是擺樣子的，常用的就五六種



又下一步，然后選擇PLC型號



我使用最常見的連接方式，使用屏的RS-422口與FX系列PLC編程口連接，通訊電纜是FX-50DU-CAB0



然后我瘋狂了點了N個下一步，確定，結束

到了這個界面：

其實觸摸屏上手很快的，但精通需要實踐和時間。如果要快速入門，就要先研究最常用的部分。
我們先熟悉一下GT Designer2.79界面上的各部分，告訴新手這一堆東西哪幾個最常用。

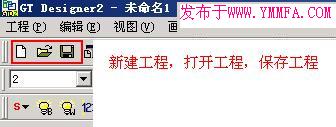

1，“新建工程”，“保存工程”，“打開工程”。
  新建工程在剛打開軟件的時候已經建好了，但編輯畫面時要保存工程，我的習慣時每隔三分鐘保存一下。

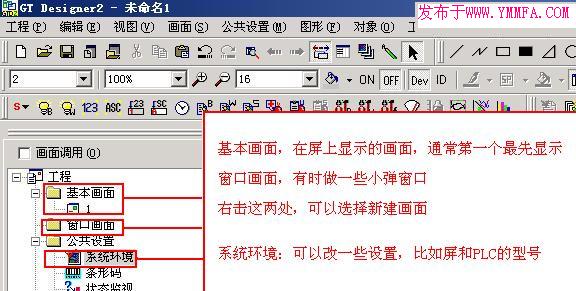

2，“基本畫面”，這個非常重要。“窗口畫面”，“系統環境”根據需要會使用到。



3，“部件”這個概念很重要，我認為所有能畫面屏上的，都叫“部件”。在三菱里面，又叫“對象”。這個詞不好，搞對象，會有歧義~

4，“部件”里，最重要的幾種：開關，指示燈，數值顯示，數值輸入，畫面切換

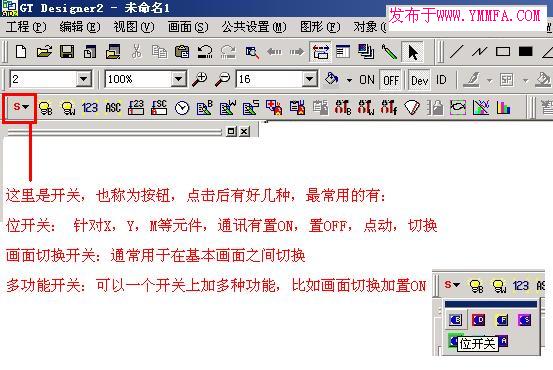

5，先找一下開關，它藏在最左邊，紅色的S



6，把一個開關放到右邊的基本畫面上



5，右擊取消開關鎖定狀態后，雙擊此開關，可以進行設置



設置的內容很多，最常用的有：
（1） 動作 比如置ON，點動，切換之類。有的觸摸屏，切換又叫復歸。
（2） 指示燈 / 顯示方式 ， 點其他 ，基本圖形里有一些，點庫，下拉菜單里也有很多
（3） 文本，注意使用“全部設置”，“只限于文本”，很有用
最后一點：所有的部件，差不多都有這些設置

6，其他部件：指示燈，數值輸入，數值顯示，面板儀表

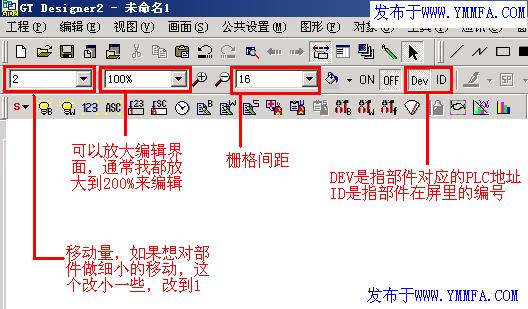

7，畫觸摸屏的時候，最好先把窗口放大到200%，移動量改成1



8，看這里

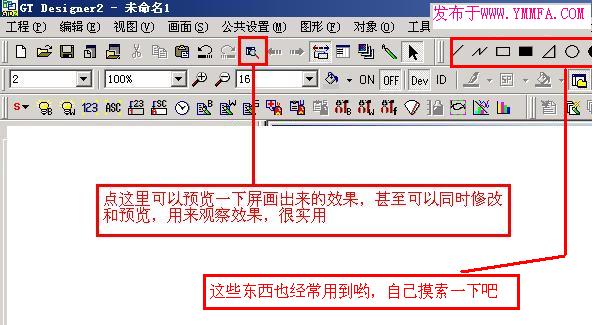

9，如果手上沒有實物屏，仿真軟件用起來又麻煩，建議使用預覽功能

今天根據客戶需要，我制作了一個GT1055-QSBD-C的樣例程序

觸摸屏：GT1055-QSBD-C
通訊線：FX-50DU-CAB0
通訊對象：FX系列PLC
觸摸屏下載線：GT09-C30USB-5P
使用軟件：GT-Designer2.79

對于剛?cè)腴T(mén)的新手，通常剛才的簡單介紹，以及這個樣例。自己再摸索一下，就能入門了！
樣例下載： GT1055演示.rar (28 K) 下载次数:3207
