樓主  發表于: 2011-07-14 12:55
求教：三菱FX系列的Y端輸出是源型還是漏型輸出，三菱Q系列的Y端輸出是源型還是漏型輸出?
人的一生最要緊的只有幾步.尤其當你年輕的時候。
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2664(小時)
注冊時間: 2007-03-26
最后登錄: 2024-11-12
查看hxl202319的 主題 / 回貼
1樓  發表于: 2011-07-14 15:28
輸出一般是分繼電器和晶體管。繼電器輸出無所謂源與漏，只有晶體管才有源和漏，但是我也不太分的清源漏，我只知道NPN和PNP，好像NPN得是漏型，PNP的是源型，三菱在中國銷售的一般都是NPN的，只有銷售到歐洲的是PNP。國內要PNP的需另外訂購的。
本帖最近評分記錄：
  • 下載積分:+3(渤海邊) 熱心助人
    • 簽名無效了，麻雀不見了！
    渤海邊
    天下大事必作于細
    級別: 略有小成
    精華主題: 0
    發帖數量: 161 個
    工控威望: 327 點
    下載積分: 2752 分
    在線時間: 204(小時)
    注冊時間: 2010-09-08
    最后登錄: 2021-05-11
    查看渤海邊的 主題 / 回貼
    2樓  發表于: 2011-07-14 19:45
    在中國三菱PLC是源型的,所以它的輸入是采用漏型.輸出類型分繼電器、晶體管、晶閘管。而不是源型和漏型。
    yuliang928
    先做人后做事
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 207 個
    工控威望: 1325 點
    下載積分: 2935 分
    在線時間: 65(小時)
    注冊時間: 2010-09-25
    最后登錄: 2024-09-27
    查看yuliang928的 主題 / 回貼
    3樓  發表于: 2011-07-14 23:39
    總算是弄清楚了，分享謝謝解給予釋的同胞門
    330209
    級別: 家園常客
    精華主題: 0
    發帖數量: 310 個
    工控威望: 596 點
    下載積分: 1784 分
    在線時間: 365(小時)
    注冊時間: 2009-11-14
    最后登錄: 2024-09-24
    查看330209的 主題 / 回貼
    4樓  發表于: 2011-07-15 09:10
    謝謝啦，我的感覺跟一樓的差不多，二樓的不是很理解，求詳解
    人的一生最要緊的只有幾步.尤其當你年輕的時候。
    渤海邊
    天下大事必作于細
    級別: 略有小成
    精華主題: 0
    發帖數量: 161 個
    工控威望: 327 點
    下載積分: 2752 分
    在線時間: 204(小時)
    注冊時間: 2010-09-08
    最后登錄: 2021-05-11
    查看渤海邊的 主題 / 回貼
    5樓  發表于: 2011-07-16 20:31

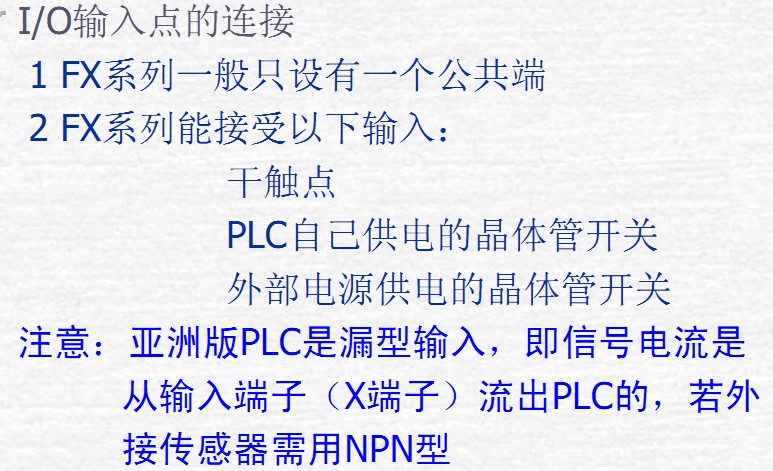

    你指的是晶體管的PLC.晶體管輸出分PNP和NPN型。一種是源型，一種是漏型 就是說一個是提供電流的 一個是接受電流的。因?yàn)閬喼薨娴娜釶LC是源型的(PLC分源型和漏型)所以輸入傳感器要采用NPN型,簡單的講 PNP型COM接0V,NPN型COM接24V.



    wy534027455
    級別: 探索解密
    精華主題: 0
    發帖數量: 74 個
    工控威望: 161 點
    下載積分: 495 分
    在線時間: 18(小時)
    注冊時間: 2011-04-15
    最后登錄: 2016-08-30
    查看wy534027455的 主題 / 回貼
    6樓  發表于: 2011-07-17 15:28
    學習了
    sunzheng
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看sunzheng的 主題 / 回貼
    7樓  發表于: 2011-07-17 21:11
    PNP為漏型sink     NPN為源型source
    ghost.net
    級別: 家園常客
    精華主題: 0
    發帖數量: 350 個
    工控威望: 560 點
    下載積分: 2849 分
    在線時間: 97(小時)
    注冊時間: 2008-01-01
    最后登錄: 2012-08-02
    查看ghost.net的 主題 / 回貼
    8樓  發表于: 2011-07-22 01:51
    學習中。
    張家港市
    級別: 家園常客
    精華主題: 0
    發帖數量: 350 個
    工控威望: 534 點
    下載積分: 2364 分
    在線時間: 68(小時)
    注冊時間: 2007-03-14
    最后登錄: 2024-06-25
    查看張家港市的 主題 / 回貼
    9樓  發表于: 2011-07-22 10:40
    學習了為
