工控人家園 西門子工控論壇 用定時器和計數器實現延時電路的問題

paisano_jn

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看paisano_jn的主題 / 回貼

樓主發表于: 2011-08-11 09:32

只看樓主 | 小中大

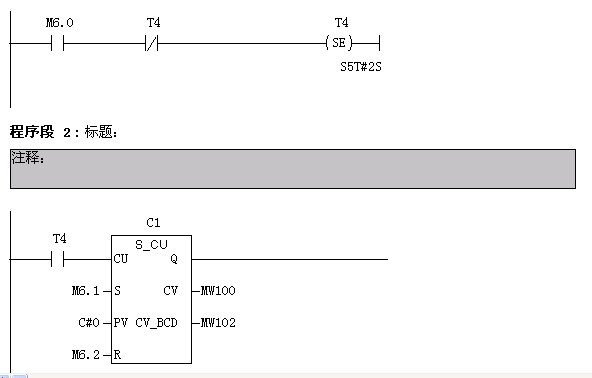

如上圖 M6.0導通后，定時器T4自復位循環計時，每次T4開始計時，T4常開觸點閉合，計數器C1 +1，計時結束后T4常開斷開，T4常閉接通，定時器T4重新定時。但仿真時T4可以自復位循環計時，但是T4常開觸點一直導通，C1也不+1，哪位高人指導下，謝謝！！

[ 此帖被paisano_jn在2011-08-11 10:32重新編輯 ]

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5235 個
工控威望: 7459 點
下載積分: 159380 分
在線時間: 3186(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-24
查看sjm213的主題 / 回貼

1樓發表于: 2011-08-11 10:34

只看該作者 | 小中大

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的主題 / 回貼

2樓發表于: 2011-08-11 10:34

只看該作者 | 小中大

---( SS )保持接通延時定時器線圈。將定時器換成---( SD )接通延時定時器線圈。

paisano_jn

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看paisano_jn的主題 / 回貼

3樓發表于: 2011-08-11 16:15

只看該作者 | 小中大

謝謝，定時器是異步執行的啟動后，何時到達定時時間和掃描周期無關，還得認真學些下
