樓主  發表于: 2012-05-21 21:52
我接的負載 是一個24V的中繼的線圈,

但是不能保持啊,所以想自鎖

接近開關輸出的狀態下  黑  和 藍能短路嗎?



揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
a271156864
級別: 家園常客
精華主題: 0
發帖數量: 664 個
工控威望: 700 點
下載積分: 22438 分
在線時間: 680(小時)
注冊時間: 2008-04-28
最后登錄: 2019-12-16
查看a271156864的 主題 / 回貼
1樓  發表于: 2012-05-21 21:58
可以啊  我這樣接過一次
550374389
!!!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的 主題 / 回貼
2樓  發表于: 2012-05-21 22:05
接個電路試下不就可以得到答案了嗎
zyjydj
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 119 點
下載積分: 1959 分
在線時間: 13(小時)
注冊時間: 2012-05-20
最后登錄: 2014-04-30
查看zyjydj的 主題 / 回貼
3樓  發表于: 2012-05-21 22:19
上面接近開關的接法是正確,黑蘭線不能加中繼常開點
海闊天空
lxs_0217
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 198 點
下載積分: 1208 分
在線時間: 42(小時)
注冊時間: 2010-07-12
最后登錄: 2023-12-19
查看lxs_0217的 主題 / 回貼
4樓  發表于: 2012-05-22 11:37
是這樣接的,有什么問題嗎?
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3396 個
工控威望: 3194 點
下載積分: 70488 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-02-26
查看wwcwwc的 主題 / 回貼
5樓  發表于: 2012-05-22 11:44
如果你用的是本中間繼電器的觸點,則是自鎖。但是如何解鎖還需要你選擇其它方式。
實際上接近開關動作,反應到輸出就是黑、蘭線的通、斷。
工控學子
學無止境
級別: 家園常客
精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的 主題 / 回貼
6樓  發表于: 2012-05-22 12:01
支持5樓,要注意NPN與PNP是兩種極性相反的接近開關,NPN的輸出端與負端短接、PNP的輸出端與正端短接不會損壞,我就經常這樣用接近開關的輸出端作觸發后繼電器自鎖。
qj_wgx
級別: 論壇先鋒
精華主題: 0
發帖數量: 821 個
工控威望: 1059 點
下載積分: 2586 分
在線時間: 497(小時)
注冊時間: 2007-08-28
最后登錄: 2025-03-03
查看qj_wgx的 主題 / 回貼
7樓  發表于: 2012-05-22 13:15
這樣的用法有什么好處么
不還是要控制斷開中間繼電器,以準備下次使用
如果使用PLC的話更加不必這樣使用了,沒啥意思啊
琴島工控
級別: 工控俠客
精華主題: 0
發帖數量: 414 個
工控威望: 2641 點
下載積分: 7985 分
在線時間: 368(小時)
注冊時間: 2011-11-03
最后登錄: 2025-02-25
查看琴島工控的 主題 / 回貼
8樓  發表于: 2012-05-22 13:24
線圈不要太大呀,
否則會燒開關
詩人的眼淚
得意時,朋友認識了你。落難時,你認識了朋友。人生為棋 ,我愿
級別: 網絡英雄

精華主題: 0
發帖數量: 486 個
工控威望: 7650 點
下載積分: 23717 分
在線時間: 609(小時)
注冊時間: 2011-01-13
最后登錄: 2024-03-29
查看詩人的眼淚的 主題 / 回貼
9樓  發表于: 2012-05-22 13:28
可以的
用你希望別人對待你的方式去對待別人.
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-03-03
查看銘杰工控的 主題 / 回貼
10樓  發表于: 2012-05-22 14:26

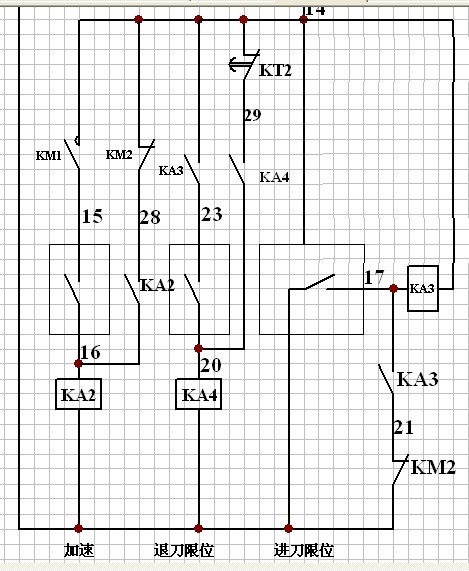

下圖是很久以前我設計的一個電路,用在機床上N年了,希望對樓主有用!

溫嶺市正凱自動化設備有限公司  15057679726
全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-03-03
查看銘杰工控的 主題 / 回貼
11樓  發表于: 2012-05-22 14:28
細線方框內是接近開關,1  2兩個是兩線的,第三個是3線NPN型的
