樓主  發表于: 2012-08-22 14:33

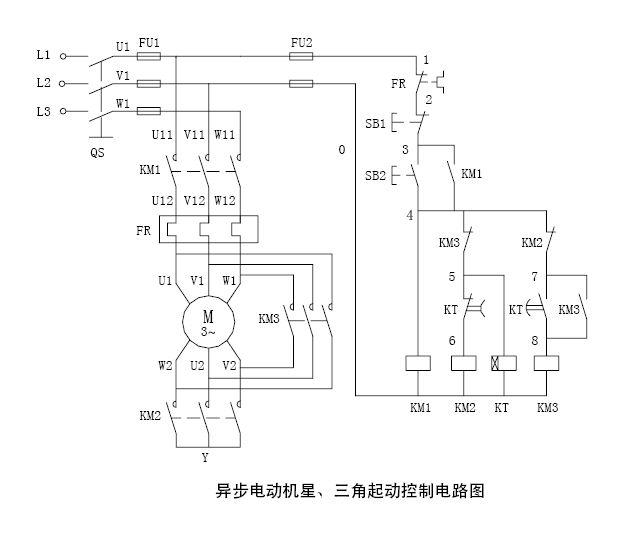

圖中的星三角啟動，KM1  ,   KM2  ,    KM3  ,我知道其中兩個是星形與三角形啟動的相互轉換用的繼電器，但多出來的那個繼電器是做什么用的，還有，圖中三個繼電器各是起什么作用，我實在是分不清楚~~~請大俠指導~~~
1224080598
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 176 點
下載積分: 2847 分
在線時間: 46(小時)
注冊時間: 2012-04-18
最后登錄: 2018-07-13
查看1224080598的 主題 / 回貼
1樓  發表于: 2012-08-22 14:53
KM2是Y型，KM2是三角形。你說的那個繼電器是熱繼電器嗎？過電流保護
fuznzen
級別: 工控俠客
精華主題: 0
發帖數量: 287 個
工控威望: 4872 點
下載積分: 1503 分
在線時間: 797(小時)
注冊時間: 2012-06-10
最后登錄: 2014-09-27
查看fuznzen的 主題 / 回貼
2樓  發表于: 2012-08-22 14:59
電工書說得很清楚，不要拿來這里問。
381639458
級別: 家園常客
精華主題: 0
發帖數量: 70 個
工控威望: 791 點
下載積分: 10878 分
在線時間: 236(小時)
注冊時間: 2011-11-11
最后登錄: 2024-11-12
查看381639458的 主題 / 回貼
3樓  發表于: 2012-08-22 15:00
KM1是電源接觸器。KM2是Y型。。KM2是三角形。。
1712131502
級別: 論壇先鋒
精華主題: 0
發帖數量: 175 個
工控威望: 1989 點
下載積分: 933 分
在線時間: 158(小時)
注冊時間: 2012-04-05
最后登錄: 2024-06-27
查看1712131502的 主題 / 回貼
4樓  發表于: 2012-08-22 15:16
老大很悲傷性別 男
生日 1985-12-07

Email 284714993@qq.com

樓主應該40高齡了吧，還85呢，騙鬼去吧
本帖最近評分記錄：
  • 下載積分:+1(超級菜青蟲) 裝逼黨
    • 像螞蟻一樣工作，像蝴蝶一樣生活
    136299093
    我行，所以我可以！
    級別: 略有小成
    精華主題: 0
    發帖數量: 90 個
    工控威望: 237 點
    下載積分: 10414 分
    在線時間: 98(小時)
    注冊時間: 2008-12-25
    最后登錄: 2025-01-23
    查看136299093的 主題 / 回貼
    5樓  發表于: 2012-08-22 17:06
    KM1主接線，KM2 KM3是星-三角轉換，星形就是三根線頭尾部 相連和三角形首尾相連，KM2 KM3就是這個作用，改變狀態
    gaoshicai888
    學海無涯，回頭是岸！
    級別: 略有小成
    精華主題: 0
    發帖數量: 99 個
    工控威望: 224 點
    下載積分: 3504 分
    在線時間: 48(小時)
    注冊時間: 2012-08-14
    最后登錄: 2015-03-18
    查看gaoshicai888的 主題 / 回貼
    6樓  發表于: 2012-08-22 17:26
    你是學電氣的嗎？
    zhangdingye
    生命沒有投機，平凡也能創造奇跡！
    級別: 略有小成
    精華主題: 0
    發帖數量: 142 個
    工控威望: 296 點
    下載積分: 7283 分
    在線時間: 74(小時)
    注冊時間: 2011-09-14
    最后登錄: 2014-04-14
    查看zhangdingye的 主題 / 回貼
    7樓  發表于: 2012-08-22 17:37
    你說的那個繼電器是 時間繼電器KT吧
      作用是星型轉三角型啟動的一個時間延時
      延時時間5S吧
    希望你能認真學習 知識與經驗是從 不恥下問 中積累出來的
    朱明
    級別: 探索解密
    精華主題: 0
    發帖數量: 5 個
    工控威望: 112 點
    下載積分: 674 分
    在線時間: 0(小時)
    注冊時間: 2012-08-21
    最后登錄: 2012-11-22
    查看朱明的 主題 / 回貼
    8樓  發表于: 2012-08-22 19:39
    KM1控制主電路，在一些國外的星角啟動中省略
    逆流2012
    級別: 探索解密
    精華主題: 0
    發帖數量: 60 個
    工控威望: 172 點
    下載積分: 4323 分
    在線時間: 126(小時)
    注冊時間: 2012-05-09
    最后登錄: 2016-03-03
    查看逆流2012的 主題 / 回貼
    9樓  發表于: 2012-08-22 20:04
    KM1控制主回路通斷，KM2，KM3實現星形和三角型的切換；
    奮斗人生
    級別: 家園常客
    精華主題: 0
    發帖數量: 584 個
    工控威望: 740 點
    下載積分: 10839 分
    在線時間: 67(小時)
    注冊時間: 2011-09-05
    最后登錄: 2024-06-06
    查看奮斗人生的 主題 / 回貼
    10樓  發表于: 2012-08-22 20:55
    說的是時間繼電器吧？
    長城電器
    主要經營變頻器，臺達，偉創變頻器，各類低壓電器，舊設備改造等
    級別: 略有小成
    精華主題: 0
    發帖數量: 117 個
    工控威望: 254 點
    下載積分: 1136 分
    在線時間: 104(小時)
    注冊時間: 2011-07-21
    最后登錄: 2018-02-19
    查看長城電器的 主題 / 回貼
    11樓  發表于: 2012-08-22 21:03
    悲哀！！悲哀！！
