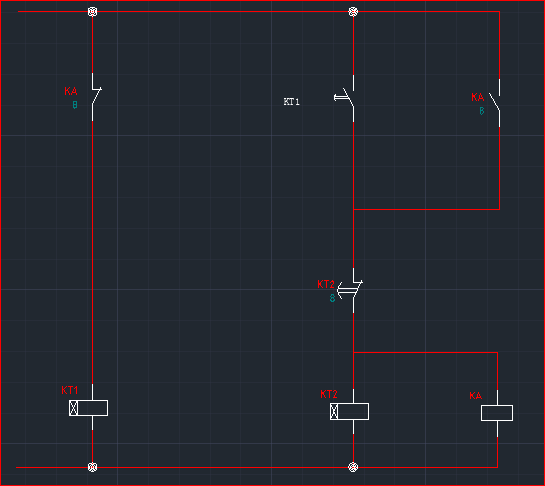

如題，搞個截圖

這個在間歇式控制中好用的，經過實踐驗證滴。我的ACE2012加載圖庫出了點問題，圖畫的不好，讓兄弟們見笑了

這個，經常使用

搞這個出來有哈意義？？

引用

引用第2樓hulilanyu于2012-11-09 23:52發表的  :
這個，經常使用

發帖可能是原創,但實際很多人用的,還有你這個KA其實可以省略吧

引用

引用第4樓子丑寅卯9于2012-11-10 16:34發表的  :

發帖可能是原創,但實際很多人用的,還有你這個KA其實可以省略吧

他這個KA省略了，就要改變時間繼電器的接法了。

一個時間繼電器也可以搞定，閃光燈不就是一個計時器？

繼電器電路不同于程序，這個電路動一點就不能正常工作。不信你試試吧，實踐出真知 至于說一個時間繼電器想當然的，我就不說什么了。報警燈的開關電源就是震蕩的，不過周期比較短，汽車的閃燈繼電器原理一樣的。在這里順便提一下。

scw威偉

要求完成一個時間段的控制，需要時間繼電器來實現，有一個攪拌泵，要求它工作2小時后，停止一小時，再工作2小時這樣一直循環下去。本來很簡單的一個動作，后來用時間繼電器做了，不能實現，調試結果是這樣的：工作2小時候停止了，再等一個小時后兩個時間繼電器一直在搶動作，不停的動作，讓我實在是想不通，在PLC上電路圖一樣能夠?qū)崿F(xiàn)的，用時間繼電器不知怎樣解決這個問題，用PLC代價又太大.
           我以前畫過的電路，碰巧滿足這個要求。

    以前我也常用2個時間繼電器做間歇工作，現在有專門的循環時間繼電器DH48S-S.一個時間繼電器就搞定，簡單多了。

圖片留存，以備后用！

珩齒機也可以利用這個電路來設計
