今天上午發的“跟帖”,現在沒有看到。可能是有什么原因吧,再發一次。

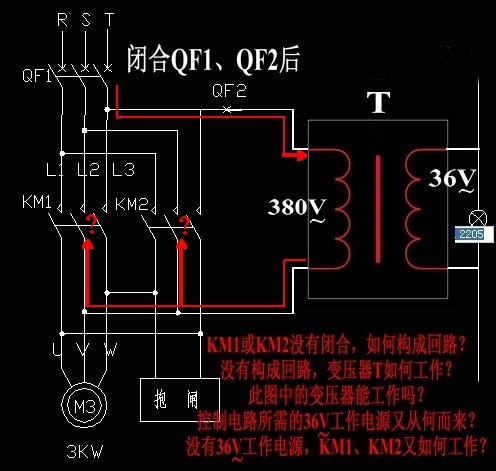

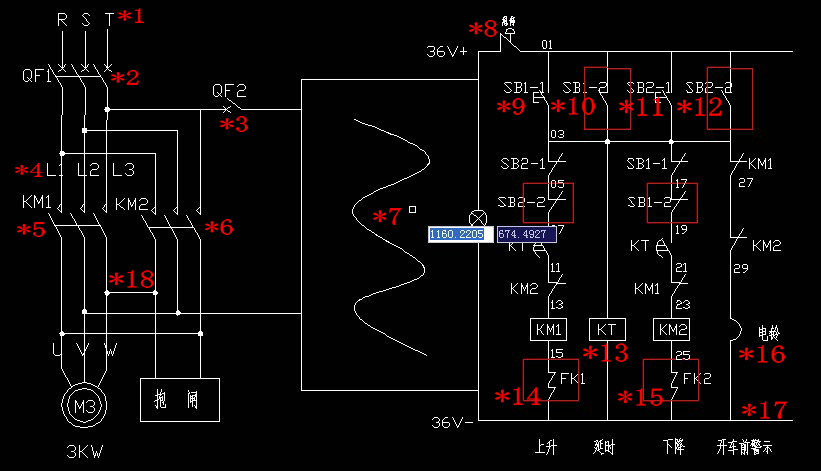

我個人認為,樓主提供的附圖在圖形的繪制方法以及文字符號的標注方法方面,還有一些需要完善的地方。下面,僅限于從“繪制方法”和“標注方法”這兩個方面來與樓主探討:(控制原理的問題,在后面的跟帖中再行討論)
*1:引入電源的文字標號應該是:L1、L2、L3。
*2:3P空氣斷路器圖形符號中的“聯動線”應該是“點劃線”或者是“虛線”。(“實線”表示的是“導線連接”)
*3:QF2單P空氣斷路器圖形符號中的“開口方向”繪制錯誤。(對比一下QF1的繪制方法)
*4:主電路中“線號”的文字標注方法應該是:U1、V1、W1;U2、V2、W2……
*5—*6:交流接觸器主觸點的“聯動線”應該是“點劃線”或者是“虛線”。(“實線”表示的是“導線連接”)
*7:變壓整流電路的繪制過于草率了。(好像沒有“隨意式波浪線”的繪制方法吧)
*8:“急停按鈕”圖形符號中的“附加圖形”繪制錯誤。另外,急停按鈕的文字符號標注應該統一歸類為“按鈕類”的文字符號。
*9—*12:“復合按鈕”的文字標注應該是:SB1-1、SB1-2、SB1-3、SB1-4。這樣標注的具體表示是:第1個控制按鈕的第1組觸點、第2組觸點、第3組觸點和第4組觸點。各組觸點的控制功能由其圖形符號具體表示。在“復合按鈕”圖形符號的繪制過程中,同一個按鈕中控制功能完全相悖的圖形符號,不能以相同的文字符號標注。例如附圖中的SB1-1。(兩處、功能相悖)
*13:時間繼電器的圖形符號繪制不完整。(通電延時型的還是斷電延時型的?)
*14:—*15:“FK1”和“FK2”所示的圖形符號與文字符號是哪一類的器件?我個人猜測,可能是“熔斷器”。如果是熔斷器,圖形符號與文字符號的標注是錯誤的。其文字符號是:FU1、FU2。況且,在這個控制系統中使用一個即可。該圖形符號繪制的位置:36V+端與急停按鈕前端之間。
*16:“電鈴”的圖形符號與文字符號繪制錯誤。
*17:控制電路的回路線沒有標注“線號”。
*18:附圖中“T”字形連接處不需要繪制“連接結點”符號。若以此圖的繪制方法,還有N個這樣的連接點沒有繪制。
以上純系我個人己見,僅供參考。不當之處,歡迎樓主和各位朋友指正并參與討論。
如果樓主認為我所提出的這些需要完善的地方有可取之處,再回頭看看所有的帖子…… 再從其他方面仔細琢磨琢磨……
再一次建議樓主:應從嚴謹細致入手,腳踏實地,一步一個腳印地做好每一件細小的事情。逐步積累實踐知識和理論知識,做一名合格的的“電工”。
若打“哈哈”成了習慣以后,會打著哈哈觸電的!
