樓主  發表于: 2013-01-26 09:10
圖片：
圖片：

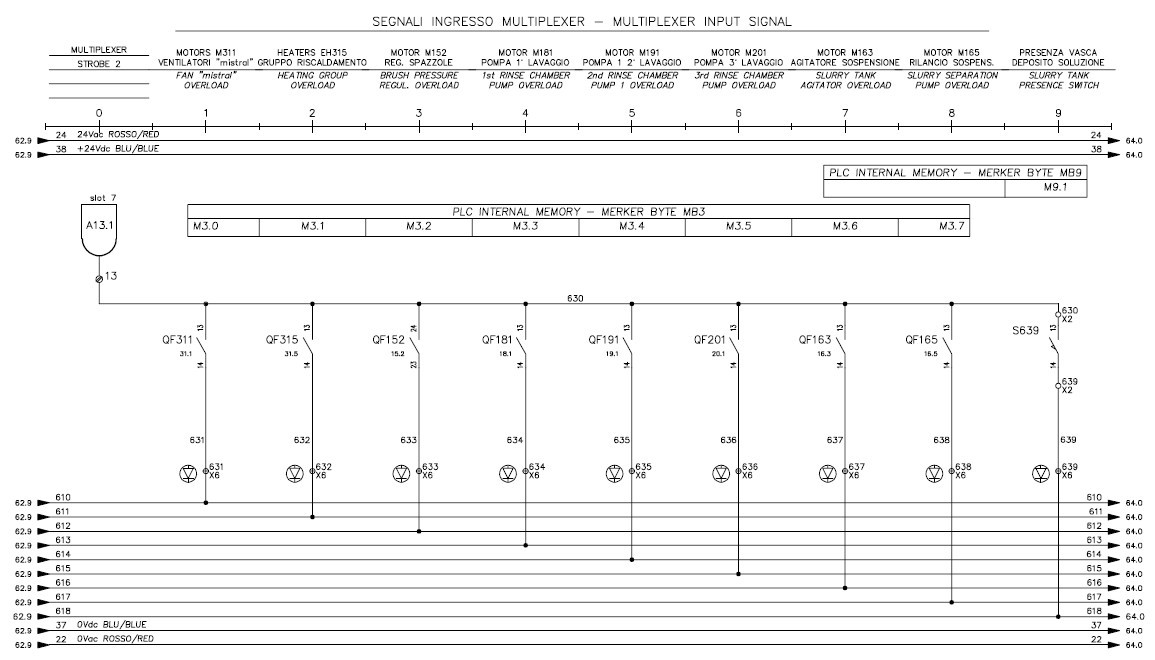

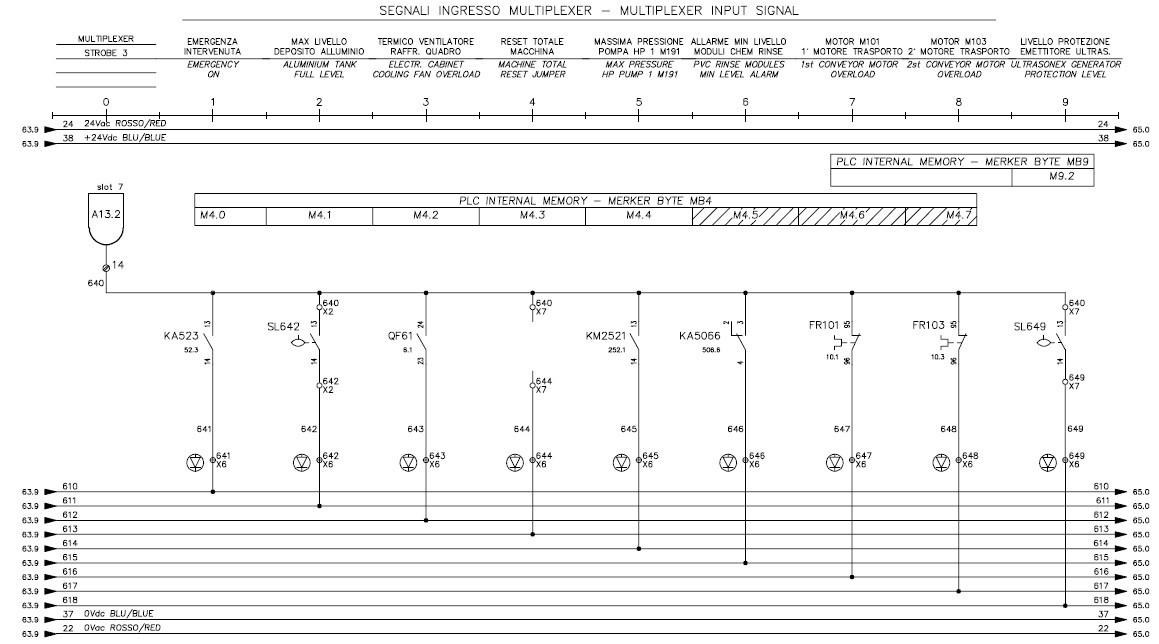

在下有幸所見有進口設備，果然與眾不同，電路圖I點復用，請大家分析是何道理，見附件!
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2561(小時)
注冊時間: 2010-06-24
最后登錄: 2025-02-09
查看znz43的 主題 / 回貼
1樓  發表于: 2013-01-26 11:05
有隔離二極管，630和640看那根線為高電平，是高電平的那組輸入有效。這是省輸入點的方法，撥碼開關輸入就用這方法。
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
個性人生
級別: 探索解密
精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 611 分
在線時間: 123(小時)
注冊時間: 2009-11-16
最后登錄: 2023-09-24
查看個性人生的 主題 / 回貼
2樓  發表于: 2013-01-27 12:07
這是進口電器上的控制電路圖
其實是按照線頭的標號來說明去哪里的，你仔細看看就知道了
adeyan
級別: 略有小成
精華主題: 0
發帖數量: 87 個
工控威望: 254 點
下載積分: 693 分
在線時間: 178(小時)
注冊時間: 2008-05-23
最后登錄: 2020-10-22
查看adeyan的 主題 / 回貼
3樓  發表于: 2013-01-27 20:39
無二極管應該也可以吧
高東
知識改變命運，堅忍成就未來
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 244 點
下載積分: 659 分
在線時間: 89(小時)
注冊時間: 2008-05-19
最后登錄: 2019-10-25
查看高東的 主題 / 回貼
4樓  發表于: 2013-01-29 14:06
我感覺這個就像一個矩陣電路一樣 呵呵
plc660
級別: 探索解密
精華主題: 0
發帖數量: 70 個
工控威望: 186 點
下載積分: 2123 分
在線時間: 27(小時)
注冊時間: 2012-03-30
最后登錄: 2024-12-28
查看plc660的 主題 / 回貼
5樓  發表于: 2013-02-13 21:03
看起來是復雜實際上簡單。
這是一個第七位（shot7）數字量輸入模塊，共有9個DI輸入接線端子�？吹臅r候需從上到下看，上面英文為下面對應DI的功能解釋。610~618為線號，24和38為電源+DC24線號，22和37為-DC24線號。A13.2為接線端子，640為來自A13.2公共端.
箭頭方向是從哪里來到哪里去。
謙卑虔誠
double
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 114 點
下載積分: 578 分
在線時間: 5(小時)
注冊時間: 2009-10-23
最后登錄: 2019-07-30
查看double的 主題 / 回貼
6樓  發表于: 2013-02-19 10:27
和單片機io電路相似，采用輪詢工作方式，
當A13.1選通時，讀取9個DI輸入點狀態并映射到MB3和m9.1；
當A13.2選通時，讀取9個DI輸入點狀態并映射到MB3和m9.2；
A13.1與A13.2不能同時選通。
二極管必須使用，防止信號逆流。
