用串口調試軟件監控了，發送數據是正常的，溫控器回應也正常，就是監控PLC時接收程序好像沒運行一樣。

QJ71C24N模塊是裝在底板第一個插槽的，模仿說明書及論壇中樣例做的程序，但監控了X3、X4、M5都沒動作。
X3、X4是不是在模塊接收到信號會自動接通的呢？

電阻，電阻裝了沒？

需要一個結束標志，代碼？字節數？還是計時？
或者字節數不夠？

今天繼續測試QJ71C24模塊。
應該不是電阻的問題。

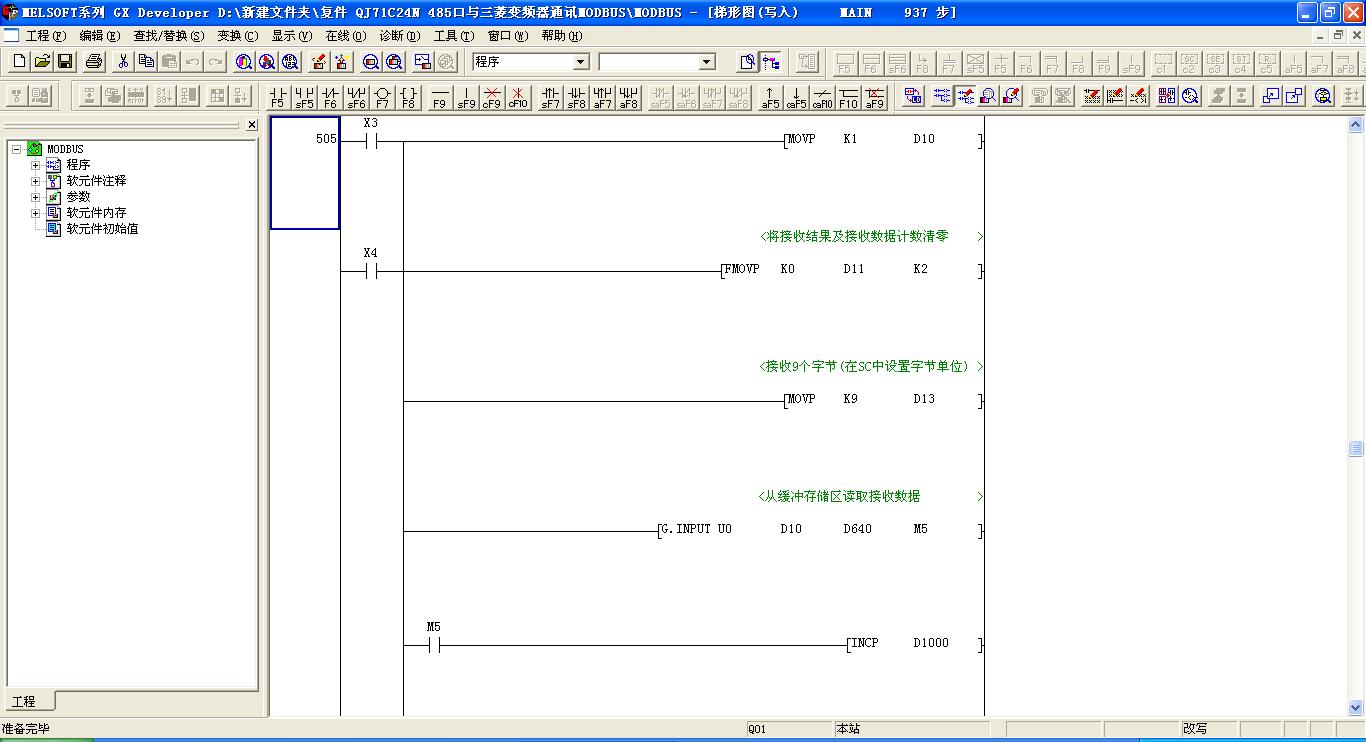

今天把不必要的程序刪了，就留上圖接收指令的一小段，接線上就取消溫控器，直接用串口調試軟件發送數據到QJ71C24N-R4，接通了，RD燈會亮，數據也收到了。

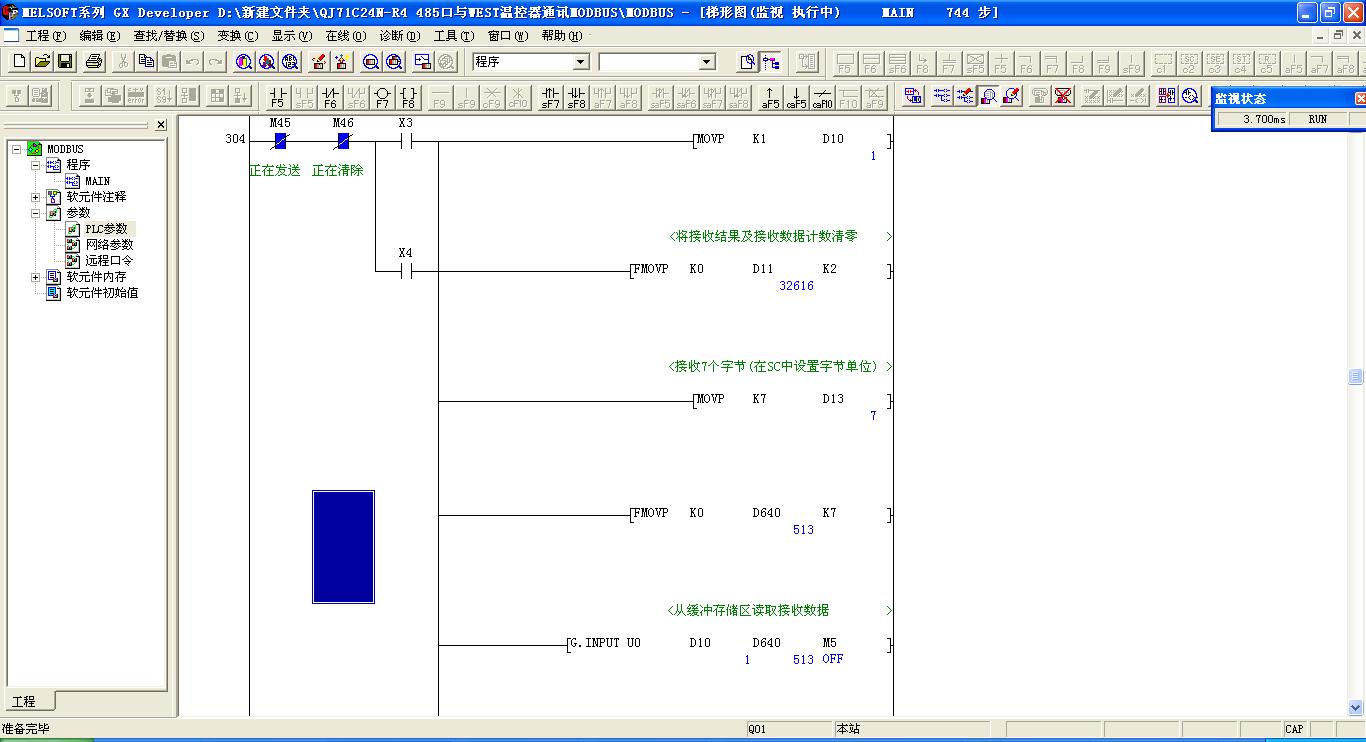

監控回PLC，數據是接收到了，而且也正確，但每次都是X4（CH1接收異常）接通，而不是X3（CH1接收讀取請求）。
還有一個問題，本計劃接收7個字節的，結果收到了7個字。因為是用MODBUS通訊的，我在程序一開始就用了CSET指令做初始設置發送的單位為字節，用OUTPUT指令發送時沒問題，發送8個字節就是8個字節，但用INPUT指令就接收回的單位就成了字。

樓主可以分享一下程式嗎？

今天繼續測試，還存在很多問題。
1.接上溫控器，PLC發送正常，溫控器有回應，但回應信號讀不出。
2.接線不變，直接由串口調試軟件發送信號，PLC可以收到。
有錯誤代碼：7F68（雜音錯誤、停止位的設定不正確、對應站的電源ON/OFF，線路產生混亂）。
會不會是因為SDA與RDA短接，SDB與RDB短接，QJ71C24發信息時也接收到自身發送的信號，而這個信號又同溫控器的回應信號混雜在一起而導致的呢？

有沒有用三菱專用的通訊線？

沒有用專用通訊線，我看其他用FX與溫控器通訊也是用普通的線的。

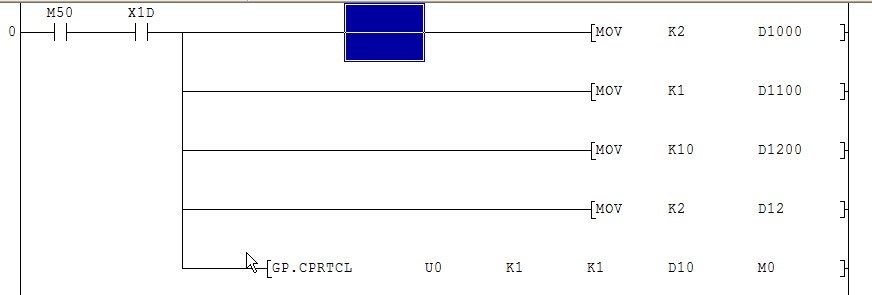

早說做MODBUS就不用這累了！用通訊協議進行的數據通訊，直接填空




謝謝樓上，請問Q01能用CPRTCL的指令嗎？能貼上些相關的的資料嗎？
