樓主  發表于: 2013-02-18 09:08
圖片:
        PLC 的型號是 三菱的Q06H     網絡模塊是QJ71E71-100     還有一臺工控機顯示器 用于操作設備     加上一個路由器 路由器上接有網絡模塊是QJ71E71-100 的網線  還接有工控主機的網線連接。。。。現在我想從路由器處再接一根網線到我的個人電腦(筆電)     這要咋辦。   下面的截圖該如何連接   。筆電的IP要不要設置。
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8246 個
工控威望: 10375 點
下載積分: 21098 分
在線時間: 3035(小時)
注冊時間: 2007-03-01
最后登錄: 2025-01-23
查看guochunyi的 主題 / 回貼
1樓  發表于: 2013-02-18 13:16
電腦需要設置對應的IP的,具體可以參考下面的實際工程的設置。

本帖最近評分記錄:
  • 下載積分:+3(ykykkhor) 熱心助人!
  • 可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
    hubinhua
    級別: 略有小成
    精華主題: 0
    發帖數量: 80 個
    工控威望: 206 點
    下載積分: 2094 分
    在線時間: 58(小時)
    注冊時間: 2012-07-19
    最后登錄: 2023-07-09
    查看hubinhua的 主題 / 回貼
    2樓  發表于: 2013-02-18 13:50
    引用
    引用樓主hubinhua于2013-02-18 09:08發表的 如何網線從路由(網絡集線器)處與PLC連接通訊 :
            PLC 的型號是 三菱的Q06H     網絡模塊是QJ71E71-100     還有一臺工控機顯示器 用于操作設備     加上一個路由器 路由器上接有網絡模塊是QJ71E71-100 的網線  還接有工控主機的網線連接。。。。現在我想從路由器處再接一根網線到我的個人電腦(筆電)     這要咋辦。   下面的截圖該如何連接   。筆電的IP要不要設置。


      謝謝了   我先試試看吧
    hubinhua
    級別: 略有小成
    精華主題: 0
    發帖數量: 80 個
    工控威望: 206 點
    下載積分: 2094 分
    在線時間: 58(小時)
    注冊時間: 2012-07-19
    最后登錄: 2023-07-09
    查看hubinhua的 主題 / 回貼
    3樓  發表于: 2013-02-18 17:13

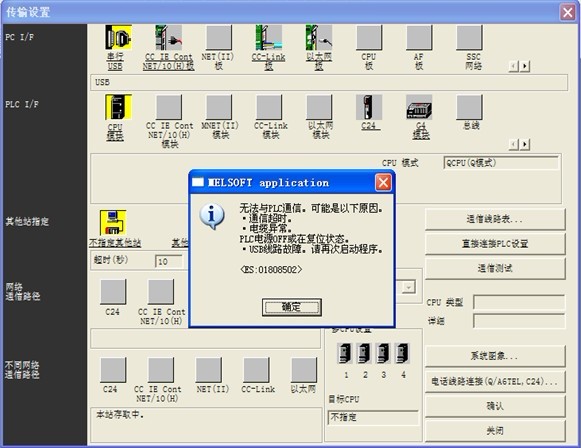

    圖片:
    不行  還是看不懂  希望講的更明白點    這個該如何選   該如何設置
    rockyhuo
    專業制造全伺服高速衛生巾機器
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 1610 個
    工控威望: 1929 點
    下載積分: 4459 分
    在線時間: 439(小時)
    注冊時間: 2008-07-14
    最后登錄: 2025-01-02
    查看rockyhuo的 主題 / 回貼
    4樓  發表于: 2013-02-18 18:08
    你都無選以太網連接,當然不會連上的
    本帖最近評分記錄:
  • 下載積分:+1(ykykkhor) 正確!
  • 變頻器中心放卷,可以穩定達到280M/分鐘線速度.
    全伺服衛生巾、尿褲、護墊機機器項目合作,承接多功能衛生巾中包機制造,尿褲垛碼機制造
    QQ:84818626
    電話:18923140420
    chenpingyg
    機械是柱石,電氣是靈魂.
    級別: VIP會員
    精華主題: 0
    發帖數量: 1105 個
    工控威望: 6705 點
    下載積分: 100 分
    在線時間: 603(小時)
    注冊時間: 2007-01-25
    最后登錄: 2017-04-03
    查看chenpingyg的 主題 / 回貼
    5樓  發表于: 2013-02-18 18:29
    有沒有試過把PLC的IP地址映射出去?
    自己的事情自己做.
    yamqq
    雅馬哈,愛普生,電裝機器人。
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1717 個
    工控威望: 5539 點
    下載積分: 24618 分
    在線時間: 300(小時)
    注冊時間: 2008-05-05
    最后登錄: 2024-12-24
    查看yamqq的 主題 / 回貼
    6樓  發表于: 2013-02-28 15:01
    串口服務器這個東東就可以
    這個人很懶,什么也沒有留下!
    hubinhua
    級別: 略有小成
    精華主題: 0
    發帖數量: 80 個
    工控威望: 206 點
    下載積分: 2094 分
    在線時間: 58(小時)
    注冊時間: 2012-07-19
    最后登錄: 2023-07-09
    查看hubinhua的 主題 / 回貼
    7樓  發表于: 2013-02-28 16:58
    引用
    引用第6樓yamqq于2013-02-28 15:01發表的  :
    串口服務器這個東東就可以

    串口服務器   一個軟件嗎    如果是的話   能不能分享一下
    guochunyi
    直讀解西門屏HMI口令 。。。
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 8246 個
    工控威望: 10375 點
    下載積分: 21098 分
    在線時間: 3035(小時)
    注冊時間: 2007-03-01
    最后登錄: 2025-01-23
    查看guochunyi的 主題 / 回貼
    8樓  發表于: 2013-02-28 19:53
    設置好PLC端的參數,包括PLC網絡模塊的IP地址等,然后下載到PLC,斷電重啟,
    路由器設置好IP地址,電腦設置好IP地址就行了。
    所有IP地址在同一網段,IP地址絕對不能相同,就行了。
    可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
    和慶濤
    級別: 探索解密
    精華主題: 0
    發帖數量: 9 個
    工控威望: 128 點
    下載積分: 889 分
    在線時間: 162(小時)
    注冊時間: 2012-12-04
    最后登錄: 2024-12-25
    查看和慶濤的 主題 / 回貼
    9樓  發表于: 2013-03-02 18:25

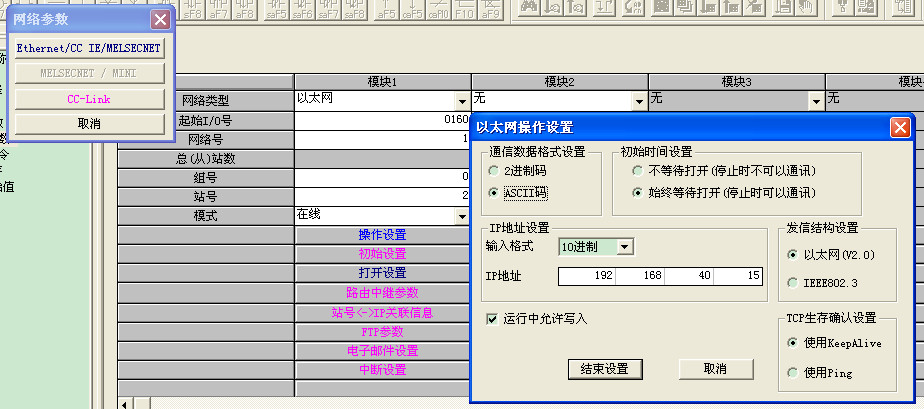

    圖片:
    個人認為3個步驟:
    1、先將gx軟件打開,將I/O分配好。包括以太網模塊的設置ip(192.168.0.1)地址和電腦的ip地址(192.168.0.2)設置好。
    2、先用USB或者用RS232將參數下載到PLC中。
    3、將集線器和網線、plc硬件連接好。在軟件中按照圖示的選擇進行通信測試。
    濟南電氣
    級別: 略有小成
    精華主題: 0
    發帖數量: 310 個
    工控威望: 390 點
    下載積分: 11150 分
    在線時間: 168(小時)
    注冊時間: 2011-09-17
    最后登錄: 2022-06-01
    查看濟南電氣的 主題 / 回貼
    10樓  發表于: 2013-03-02 20:30
    長見習啦
    hubinhua
    級別: 略有小成
    精華主題: 0
    發帖數量: 80 個
    工控威望: 206 點
    下載積分: 2094 分
    在線時間: 58(小時)
    注冊時間: 2012-07-19
    最后登錄: 2023-07-09
    查看hubinhua的 主題 / 回貼
    11樓  發表于: 2013-03-03 20:37
    引用
    引用第9樓和慶濤于2013-03-02 18:25發表的  :
    個人認為3個步驟:
    1、先將gx軟件打開,將I/O分配好。包括以太網模塊的設置ip(192.168.0.1)地址和電腦的ip地址(192.168.0.2)設置好。
    2、先用USB或者用RS232將參數下載到PLC中。
    3、將集線器和網線、plc硬件連接好。在軟件中按照圖示的選擇進行通信測試。

    非常感謝   明天去車間  試試
