工控人家園 資料互助 OMRON NB系列觸摸屏和OMRON CP1H系列通過RS-232連接的接線方式？

mmknet1988

工控就是一條不歸路。

級別: 探索解密

精華主題: 0
發帖數量: 16 個
工控威望: 139 點
下載積分: 2660 分
在線時間: 31(小時)
注冊時間: 2012-02-03
最后登錄: 2020-03-23
查看mmknet1988的主題 / 回貼

樓主發表于: 2013-04-23 22:51

只看樓主 | 小中大

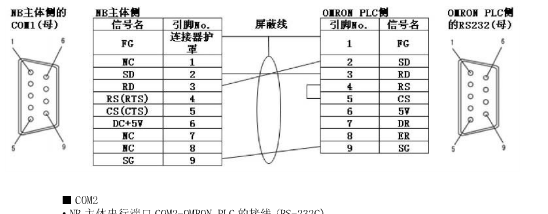

圖片：

我按照手冊里連接的，PLC設置里串口1設置9600,7,2，even，hostlink
觸摸屏設置的是9600,7,2，偶校驗，RS-232，
為啥連接不上？

gtsgyh

級別: 略有小成

精華主題: 0
發帖數量: 149 個
工控威望: 243 點
下載積分: 2935 分
在線時間: 324(小時)
注冊時間: 2013-04-10
最后登錄: 2024-07-26
查看gtsgyh的主題 / 回貼

1樓發表于: 2013-04-25 13:36

只看該作者 | 小中大

沒試過，等解答。

mmknet1988

工控就是一條不歸路。

級別: 探索解密

精華主題: 0
發帖數量: 16 個
工控威望: 139 點
下載積分: 2660 分
在線時間: 31(小時)
注冊時間: 2012-02-03
最后登錄: 2020-03-23
查看mmknet1988的主題 / 回貼

2樓發表于: 2013-04-29 21:59

只看該作者 | 小中大

2-3,3-2,9-9，PLC側4,和5短接，就這樣搞的，已經解決了。

4325003

剛上小學1年級

級別: 略有小成

精華主題: 0
發帖數量: 22 個
工控威望: 273 點
下載積分: 1218 分
在線時間: 11(小時)
注冊時間: 2013-05-19
最后登錄: 2013-07-02
查看4325003的主題 / 回貼

3樓發表于: 2013-05-29 14:50

只看該作者 | 小中大

把頭翻過來!

相信自己

394010452

噯喲

級別: 家園常客

精華主題: 0
發帖數量: 8 個
工控威望: 636 點
下載積分: 544 分
在線時間: 13(小時)
注冊時間: 2013-01-10
最后登錄: 2019-01-30
查看394010452的主題 / 回貼

4樓發表于: 2013-08-23 22:48

只看該作者 | 小中大

PLC 的4和5腳要短接起來。
