11樓的師傅說是“LM324   或339”  。但以我看供電都不同啊------還望師傅指點�。。∵�有這個可控硅的導通角調整和輸出的功率管B極調整是同步的；否則就會立即燒毀功率管。

應該是TEA1504

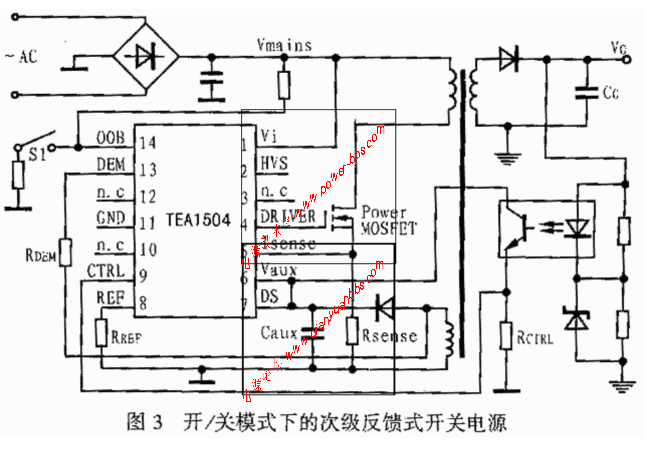

TEA1504其引腳的主要功能如下：
引腳  主要功能
1    啟動電流源輸入端，直接接開關管漏極電源電壓（市電整流輸出）
2    高壓隔離區
3    空腳
4    開關管驅動脈沖輸出
5    開關管電流檢測輸入
6    IC電源引腳/欠壓保護檢測輸入/過壓保護檢測輸入
7    驅動電路電源端腳
8    基準輸入。接基準電阻器用于設定內部基準電流大小。調整所接基準電阻阻值，可調整
      電源振蕩頻率
9    開關管驅動脈沖占空比控制輸入（誤差信號輸入）
10   空腳
11   地線
12   空腳
13   去磁控制信號輸入
14   電源開關機控制/待機控制

過零檢測觸發電路，IC有待分析，4N33達林頓管兩管都是通過100K電阻導通，復合管的C極與E極壓降保持穩定，其中IC的10腳電壓應是IC第2腳（VCC）的兩倍，IC第3腳為GND，2、7腳是VCC，2腳與7腳是電源電壓，也是4N33兩管的中點電壓，22UF是電源濾波電容，11腳與13腳的10UF電容為電源取樣濾波電容，220K為取樣電阻，還請樓主畫出BTA41600B的回路電路。。。

這是TEA1504.     我感覺好像也不同的！  可控硅部分我也傳上去了；還望高手們指點！謝謝�。�！

TEA1504 開關電源用，勿用討論。
15樓說是：過零檢測觸發電路，完全正確。

但是：4N33達林頓管兩管都是通過100K電阻導通-- 這句話有問題， 比如左邊這個管子：
    這個電阻，應該是起到偏置、穩定作用。3 腳既然為GND了，100K電阻是經過什么導通的?  是由達林頓管C極（也就是IC 的2腳電源），經管子內部到B極？ NPN管不通�。�

還有，如果 2 腳為正，3 腳為GND，那么，左側這個達林頓管如果完全導通的話，是不是短路了？
因此，我認為 3腳不是GND。唉，搞不懂了。

百度了N次，沒找到類似的圖紙，能找到相類似的圖紙后，才能分析。

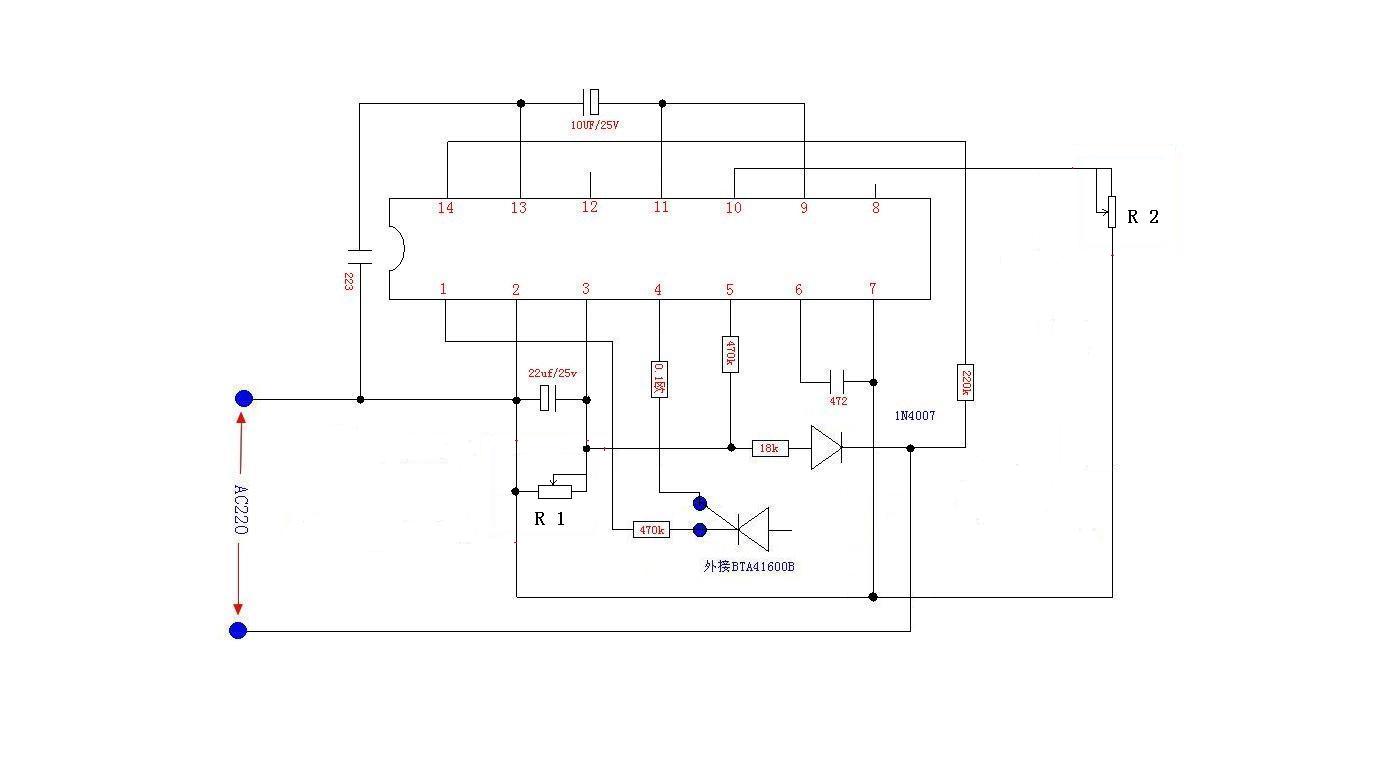

為了便于分析，我把圖紙中的二個 達林頓管，用可調電阻代替，這樣圖紙看上去清楚一點：



二個管子，分別用 R1 和 R2 替換，功能一樣。

4N33是光耦，輸出端的達林頓管變阻是通過改變輸入端的發光二極管的電流來控制的。
此圖中沒有顯示輸入發光二極管接于何處，怎么來改變達林頓管的阻抗？

光偶的可能性更大些。。。。。。

4n33正如19樓所說的是光耦。我畫了一半---可以肯定是“過零檢測觸發電路”；和KC08是屬于一類的。但又不同！各位大師知道220V供電；可以直接觸發可控硅的IC有哪些？

TEA1504的第4腳能產生三角波，也就是說可以觸發可控硅.

樓主可找找TEA1504鄰近其它型號。
