S7 300程序：L #ADR_IN
SLW3
LAR1
這幾句指令什么意思啊，麻煩知道的指點下啊

循環左移3位，就是把ADR_IN乘以8

為什么我在寫L #ADR_IN這句指令時出錯呢？

S7 300程序：
L #ADR_IN                  //載入ADR_IN 輸入變量到ACCU1
SLW3                           //ACCU1低字坐移 3位
LAR1                            //ACCU1里面的16位指針保存到地址寄存器1.
實際上這是一個把16位的指針間接尋址，把ADR_IN的輸入變量左移三位后保存到地址寄存器1里面。這是一個間接尋址。16位指針用于DB,FB,FC塊的間接尋址。

【為什么我在寫L #ADR_IN這句指令時出錯呢？】
這是因?yàn)锳DR_IN變量，是FB或者FC里面變量編輯的參數。可以在變量表中編輯變量和塊參數
不同的類型參數可使用不同的區域。 顯示區域的編號由正在編輯的對象類型決定(例如：S7塊、狀態圖、序列)。


區域    聲明：
IN     輸入?yún)��?shù)
OUT     輸出參數
IN_OUT     輸入/輸出參數
STAT     靜態數據 (僅對于 功能塊(FB))。
TEMP     臨時數據

那#ADR_IN應該是什么變量啊區域    聲明：
IN     輸入?yún)��?shù)
OUT     輸出參數
IN_OUT     輸入/輸出參數
STAT     靜態數據 (僅對于 功能塊(FB))。
TEMP     臨時數
好像都不行啊

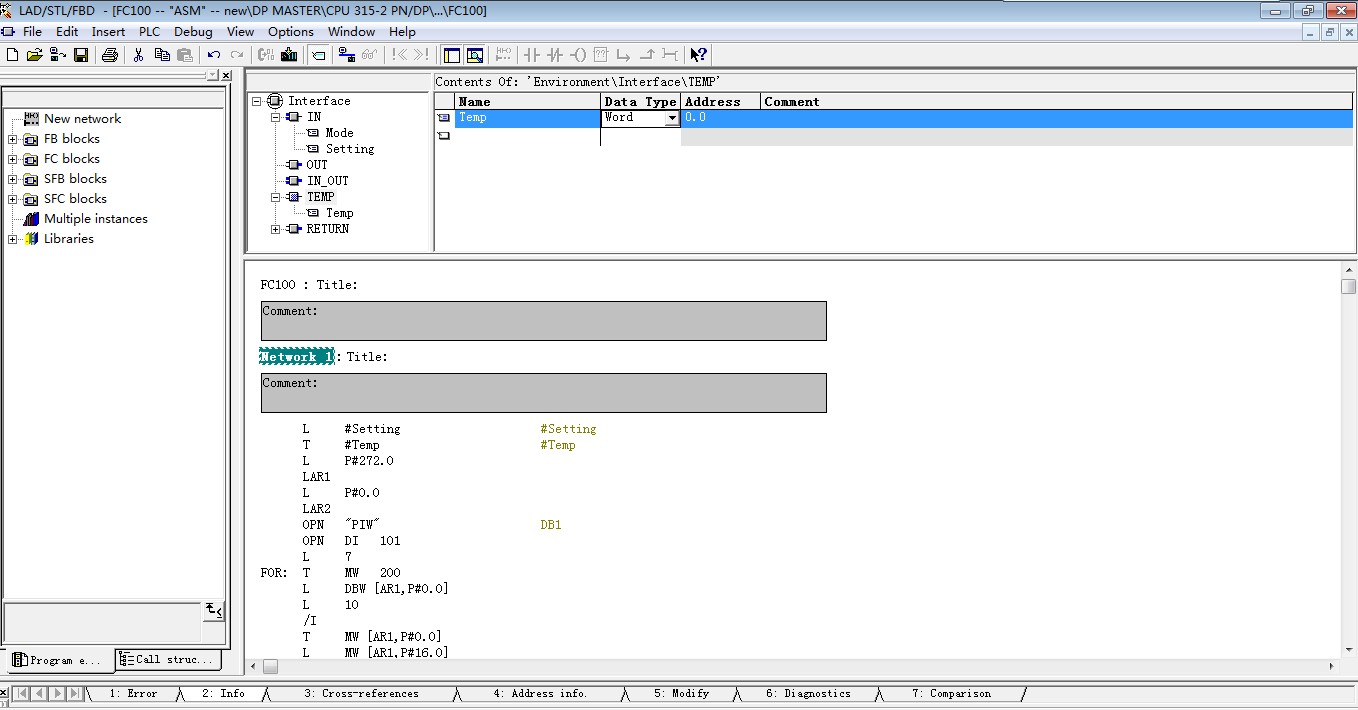

看到我那里面 #Setting 了嗎，在FC或者FB，你看見上面上面的變量聲明表嗎，先在里面創建。然后再引用

謝謝啊，為什么我創建的ADR_IN,調用不了呢？L #ADR_IN一回車就是紅色的呢？

可能數據類型，SETP檢查到語法錯誤。估計你 L #ADR_IN 是位，你把編輯它為INT ,DINT,WORD, DWORD,REAL.應該不變紅了，但是數據類型與你使用指令，整個程序有關，根據實際需要編輯數據類型。
