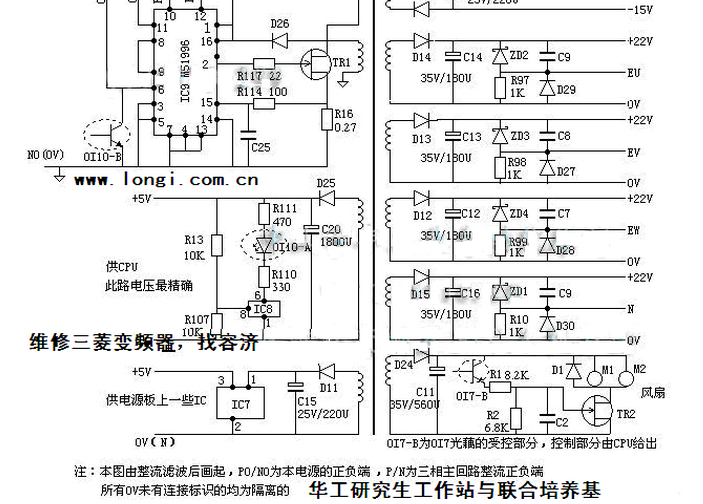

如圖所示，第一張圖我是從網上找的，三菱驅動板的電路圖，不知道對不對，我的變頻器是S540系列的，現在冷卻風扇的插口沒有24V的電壓，風扇不轉，變頻器報FN故障。已經試過好多方法了，問題還是沒有解決。

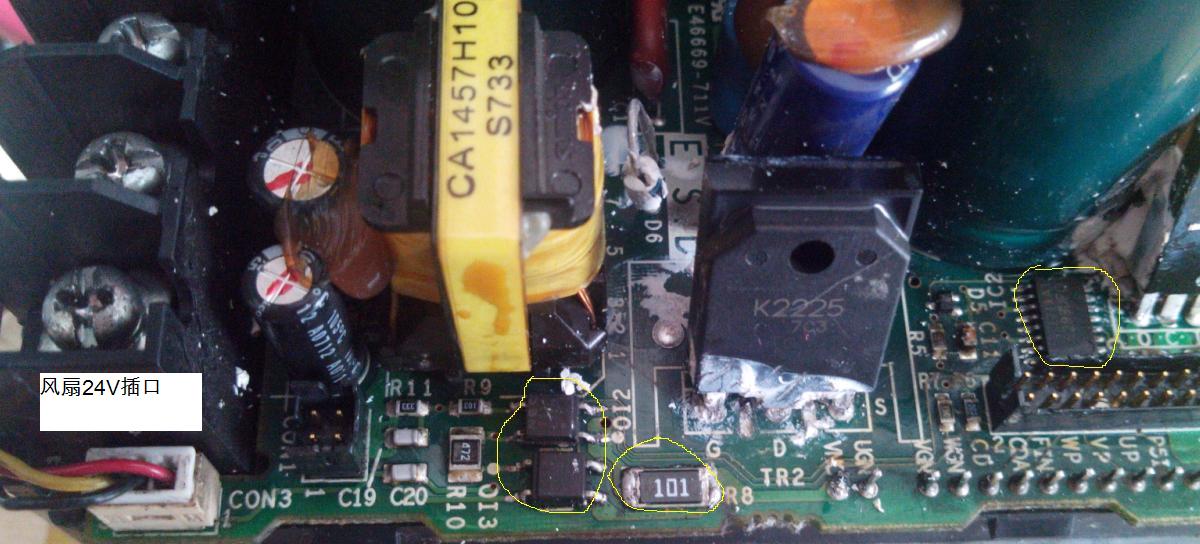

試過的方法有：1.調整變頻器參數，上電風扇轉，運行時風扇轉，都不行，參數肯定沒問題。2.變頻器的主板換過一個新的，還是不行，不是主板的問題，問題還是在驅動板上。3.上圖用紅圈標出的原價都換過，插口還是沒有24V風扇還是不啟動。
問題是：、
1、我手里有2臺這樣的變頻器，都是2.2KW的，一個沒有故障，正常，一個有故障的。我怎么來操作排查呢？
2、風扇的這個24V是驅動板的什么東西變出來的呢？那個元件控制風扇24V的通斷？
3、大家看上面的照片，哪個元件壞的可能性比較大呢，我從那臺好的變頻器上拆下來?yè)Q上去試試。
今天下午修了一下午，也沒有搞定，愁死我了。我就是想修好它，現在實在無從下手了。所以請師傅們百忙之中抽空幫我看看問題在哪，謝謝了。

問題出在顯示板上，有個1K電阻開路。

顯示板？顯示頻率的那個板子嗎，這個板子我換了另一臺好的變頻器的，按上不行的呢，還是沒24v輸出。風扇不轉

有些奇怪的故障，有可能是快速接口插針短路或凹陷了。比如顯示板與cpu板接口

注意：有時簡單的問題復雜化，你換過風扇嗎？

肯定換過的，風扇試了是好的，我測量風扇的插座沒有24V輸出的。風扇肯定不能轉

已經修復，謝謝各位師傅。是一個10K的電阻壞了，我應該逐個測量的。一個小問題，我把它看的復雜了，結果沒去測量。

只能說莫拜啊，高手如云啊。

風扇有3線路，你查一下 那黃色線那邊的檢測電路是不是有問題？
