有一控制要求：器件  油缸：1 個  電磁閥：1個   位置開關：前位 1個  后位  1個  按鈕開關（常開自復位）：1 個  配套液壓站、油泵

只能夠用中間繼電器和上述器件，設計電路。要求隨意設計往復次數。

比如需要按一下啟動按鈕后，油缸往復動作4次后復位。  或者按下啟動按鈕油缸往復10次后復位。 不是說設計一個可動四次，或者可動10次的。是說可以設計成動10次，或者動4次，或者哪怕100次，隨意設計往復次數的意思是這個。

除了中間繼電器和上述器件，其它器件一律不可以用。 比如我們設計一個按下啟動按鈕后往復4次的。

大家怎么設計電路。




好多人都說做不了，我做了一個小電路，不知道對不對，四次的。

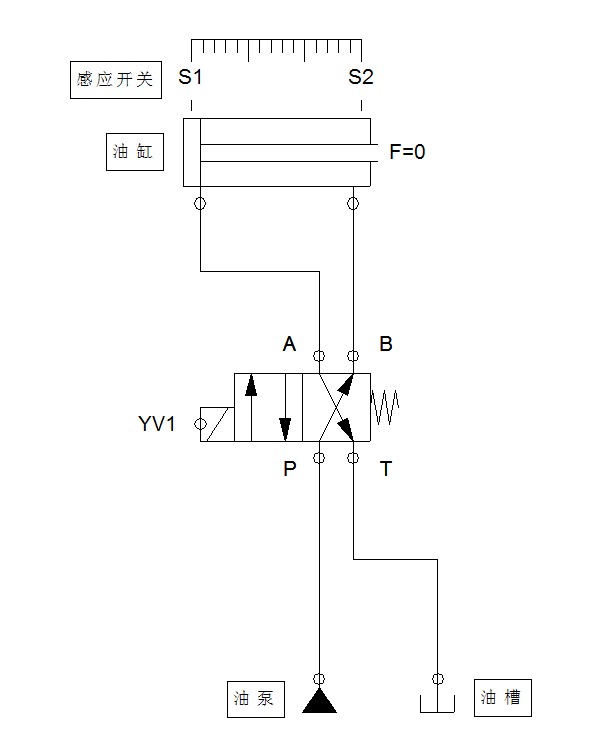

其中S1是后位的傳感器，S2是前位的傳感器，S1和S2都是常開的，圖中S1常閉是因為傳感器在后位，所以顯示的是常閉的。

時序邏輯設計公式可套用！！！！

搞個計數器就可以了，

SORRY!!!

！

引用

引用第3樓kaiyuan12345于2014-04-29 13:32發表的  :
沒有計數器，神都完成不了，沒有常識真可憐。

其實我也是搞了工控6-7年的電氣工程師，雖然工資不高，但是基本的常識還是有點的。您這不能污蔑我啊。這只是一個控制，是可以實現的。我只是想看看大家的想法。

引用

引用第4樓xbl2018于2014-04-29 13:35發表的  :
不用計數器完成不了，沒有常識真可憐啊！

其實我也是搞了工控6-7年的電氣工程師，雖然工資不高，但是基本的常識還是有點的。您這不能污蔑我啊。這只是一個控制，是可以實現的。我只是想看看大家的想法。

引用

引用第6樓ymr78419972于2014-04-29 13:50發表的  :

其實我也是搞了工控6-7年的電氣工程師，雖然工資不高，但是基本的常識還是有點的。您這不能污蔑我啊。這只是一個控制，是可以實現的。我只是想看看大家的想法。

你說的是任意設置，難道每改變一回次數，又要重新變更電路。

引用

引用第7樓xbl2018于2014-04-29 13:57發表的  :

你說的是任意設置，難道每改變一回次數，又要重新變更電路。

其實我是說這個電路可以隨意設計，可以設計動10次的，也可以設計20次的。不是說一個電路又要10次的，又 20次的。我下面也說了，比如設計一個動4次的

只是說用按這個控制要求做一個電路，不要改次數。比如你設計一個電路，是按一下按鈕動10次的。這個電路當然就是動10次的了。我的意思是可以隨意設計動多少次的電路，
動一次大家肯定都能做的嘛，就是不用計數器，我要設計一個動5次的  或者   動  10次的這么一個電路，當然你設計100次也是沒有問題的。

你可能誤解我的意思了。

把簡單的問題神化，大師大神神服了

引用

引用第9樓seallyzoom于2014-04-29 14:15發表的  :
把簡單的問題神化，大師大神神服了

只是一個課題性的控制要求，其實我個人覺得這個跟單按鈕起停控制是一樣的道理。單按鈕起停，那多加一個停止按鈕，不是可以省好幾個中繼？
沒有別的意思，只是閑的時候，做下來找個樂子。搞一行，愛一行嘛。想些無聊的問題來磨磨大腦，機械設計無聊的時候不是也會設計一些機構嗎！

不用計數器，可以用大量中間繼電器來實現，當然次數是固定的，那有實用意義嗎？
就像有集成塊不用，非要用許多三極管來實現邏輯功能。
