樓主  發表于: 2014-05-23 12:21
圖片：

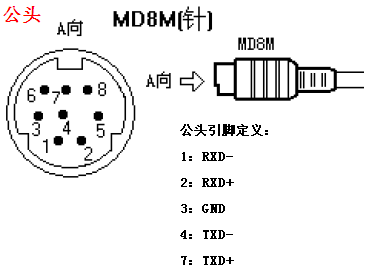

上張三菱PLC圓頭8針的rs422接口定義圖片
本帖最近評分記錄：
  • 下載積分:+1(13523209461)
    matengfei
    攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 737 個
    工控威望: 1054 點
    下載積分: 2482 分
    在線時間: 207(小時)
    注冊時間: 2011-08-07
    最后登錄: 2017-06-10
    查看matengfei的 主題 / 回貼
    1樓  發表于: 2014-07-21 23:02
    圖片：

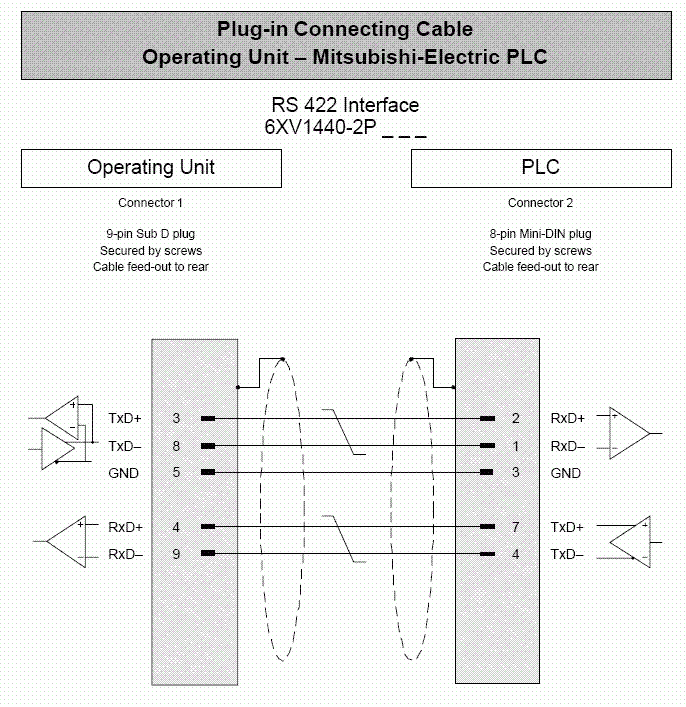

    3腳是VCC還是GND? 下面這張圖好像是西門子觸摸屏和三菱PLC RS422通訊的接線圖。
    本帖最近評分記錄：
  • 下載積分:+1(ytjisd) 熱心助人！
    matengfei
    攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 737 個
    工控威望: 1054 點
    下載積分: 2482 分
    在線時間: 207(小時)
    注冊時間: 2011-08-07
    最后登錄: 2017-06-10
    查看matengfei的 主題 / 回貼
    2樓  發表于: 2014-07-22 04:23
    圖片：
    樓主上傳的圖片上面的引腳標號是母頭吧，引腳功能定義對不對就不知道了。

    我自己做了一根線（8pin 公頭），把引腳標號搞錯了（按照母頭的引腳標號做的），結果做一根線加返工用了5個小時。
    這張圖是我從其他資料上找的，希望其他人不要再走彎路。
    本帖最近評分記錄：
  • 下載積分:+1(天涯gg) 真是好人！
  • 下載積分:+1(許點點) 真是好人！
  • 下載積分:+2(風雨兼程便好) 真誠感謝！你為我解決了 ..
  • 下載積分:+5(jeffwang2011) 多謝。
  • 下載積分:+1(amz111) 你的比樓主好多了，不知 ..
  • 下載積分:+1(米啥呀) 感謝分享！
    siweisunyu
    級別: 探索解密
    精華主題: 0
    發帖數量: 37 個
    工控威望: 148 點
    下載積分: 962 分
    在線時間: 11(小時)
    注冊時間: 2013-04-17
    最后登錄: 2017-10-01
    查看siweisunyu的 主題 / 回貼
    3樓  發表于: 2014-09-25 09:50
    謝謝分享  不錯
    stzn
    級別: 略有小成
    精華主題: 0
    發帖數量: 151 個
    工控威望: 293 點
    下載積分: 66567 分
    在線時間: 476(小時)
    注冊時間: 2009-01-03
    最后登錄: 2024-06-10
    查看stzn的 主題 / 回貼
    4樓  發表于: 2014-11-01 11:12
    要搞清是公頭還是母頭，不要走彎路！
    xingxueyuan
    級別: 探索解密
    精華主題: 0
    發帖數量: 8 個
    工控威望: 100 點
    下載積分: 561 分
    在線時間: 4(小時)
    注冊時間: 2014-11-03
    最后登錄: 2014-12-22
    查看xingxueyuan的 主題 / 回貼
    5樓  發表于: 2014-11-04 14:37
    先學習，后說話
    94072890
    級別: 略有小成
    精華主題: 0
    發帖數量: 160 個
    工控威望: 311 點
    下載積分: 8359 分
    在線時間: 76(小時)
    注冊時間: 2013-11-29
    最后登錄: 2024-11-13
    查看94072890的 主題 / 回貼
    6樓  發表于: 2014-11-06 13:32
    帶針的是公頭
    luckyjinhua
    級別: 正式會員
    精華主題: 0
    發帖數量: 6 個
    工控威望: 94 點
    下載積分: 736 分
    在線時間: 3(小時)
    注冊時間: 2014-11-01
    最后登錄: 2016-03-14
    查看luckyjinhua的 主題 / 回貼
    7樓  發表于: 2014-11-07 23:03
    謝謝分享，有用！
    amwiqviq
    級別: 探索解密
    精華主題: 0
    發帖數量: 13 個
    工控威望: 104 點
    下載積分: 589 分
    在線時間: 7(小時)
    注冊時間: 2014-11-10
    最后登錄: 2018-05-31
    查看amwiqviq的 主題 / 回貼
    8樓  發表于: 2014-11-10 17:47
    THANK YOU 。
    yueyukui
    成功源于細節
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 321 個
    工控威望: 1569 點
    下載積分: 3579 分
    在線時間: 377(小時)
    注冊時間: 2008-06-17
    最后登錄: 2024-11-16
    查看yueyukui的 主題 / 回貼
    9樓  發表于: 2014-11-10 18:25
    樓主的無私分享精神可嘉，但提供的資料有誤，望改正。
    不管公頭母頭，那第4腳也絕不在中間，而是偏靠3腳。
    3樓提供的針腳排列和定義是正確的！3腳和6腳都是SG。
    [ 此帖被yueyukui在2014-11-10 18:33重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+1(ytjisd) 真誠感謝！
    0392boshuqi
    級別: 探索解密
    精華主題: 0
    發帖數量: 45 個
    工控威望: 149 點
    下載積分: 713 分
    在線時間: 14(小時)
    注冊時間: 2014-10-29
    最后登錄: 2024-03-14
    查看0392boshuqi的 主題 / 回貼
    10樓  發表于: 2015-01-12 18:31
    剛好我這有這樣的問題，謝謝了
    lixiangyang
    級別: 略有小成
    精華主題: 0
    發帖數量: 145 個
    工控威望: 277 點
    下載積分: 5085 分
    在線時間: 102(小時)
    注冊時間: 2013-09-24
    最后登錄: 2021-12-21
    查看lixiangyang的 主題 / 回貼
    11樓  發表于: 2015-01-12 22:12
    學習中。
    • «
