樓主  發表于: 2014-06-29 14:52

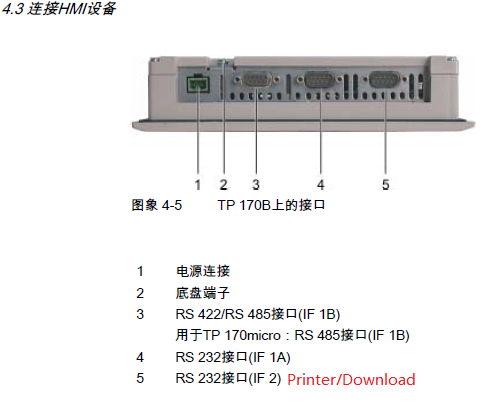

圖片:
西門子觸摸屏TP 170B Color 下載線可以用USB轉RS232線嗎?如果不可以,TP 170B Color 下載線可以自己制作一根嗎?
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5216 個
工控威望: 7440 點
下載積分: 159197 分
在線時間: 3176(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-08
查看sjm213的 主題 / 回貼
1樓  發表于: 2014-06-29 20:51
可以;
線纜在論壇【線纜圖紙】區找找;
RS232通訊實在太慢,建議連接PLC通過編程線傳輸畫面
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
2樓  發表于: 2014-06-30 19:43
引用
引用第1樓sjm213于2014-06-29 20:51發表的  :
可以;
線纜在論壇【線纜圖紙】區找找;
RS232通訊實在太慢,建議連接PLC通過編程線傳輸畫面

也就是說可以用USB轉485的線(200PLC的下載線)給這款觸摸屏下載畫面了。山寨的200PLC的下載線(幾十元一條的)可以嗎?
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5216 個
工控威望: 7440 點
下載積分: 159197 分
在線時間: 3176(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-08
查看sjm213的 主題 / 回貼
3樓  發表于: 2014-06-30 21:57
山寨的下載線沒用過不知道。
通過IF1B口需要先把觸摸屏和PLC建立連接,PLC通訊口處用帶編程口的總線連接器,編程線纜插在連接器的編程口上,通過MPI與觸摸屏通訊
ytzidonghua
plc 觸摸屏 自動化技術培訓等電話0535-6380506
級別: 網絡英雄
精華主題: 0
發帖數量: 2418 個
工控威望: 7043 點
下載積分: 5398 分
在線時間: 374(小時)
注冊時間: 2006-09-27
最后登錄: 2025-01-08
查看ytzidonghua的 主題 / 回貼
4樓  發表于: 2014-07-01 11:08
170的線比較簡單
plc 觸摸屏 變頻器 編程電纜,plc培訓等
plc觸摸屏遠程下載,遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com
sz518104
級別: 家園常客
精華主題: 0
發帖數量: 915 個
工控威望: 788 點
下載積分: 17727 分
在線時間: 383(小時)
注冊時間: 2009-01-05
最后登錄: 2024-12-30
查看sz518104的 主題 / 回貼
5樓  發表于: 2014-07-01 22:31
西門子200PLC的下載線就可以跟西門子人要界面進行下載啊SMART700的人機我就是用200PLC下載線下載的啊
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
6樓  發表于: 2014-07-13 16:05
后來找了一臺式機,上面帶232接口,用了一根232連接線連接西門子西門子TP 170B Color觸摸屏,是可以下載畫面的,觸摸屏里是需要設置的(WINCC 軟件版本是SP4的)。SP2版本的軟件好像沒有對應版本的TP 170B Color。
咯啵白菜
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 298 點
下載積分: 804 分
在線時間: 107(小時)
注冊時間: 2014-01-14
最后登錄: 2019-11-23
查看咯啵白菜的 主題 / 回貼
7樓  發表于: 2014-07-13 19:58
山寨的下載線挺好的,又不貴
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
8樓  發表于: 2014-07-21 22:41
后來用USB轉RS232的線也是可以的,只不過是D型9PIN接口不一樣,用兩個D型9PIN母頭轉一下就可以了,注意轉接線2、3要交叉一下。
