樓主發表于: 2016-09-13 09:53

只看樓主 | 小中大

我是一個新手，現在有5臺s7200要通過rs485進行通訊現在有rs485接線頭和若干雙絞線。親問一下要怎么接線

wubaoxue

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wubaoxue的主題 / 回貼

1樓發表于: 2016-09-14 15:36

只看該作者 | 小中大

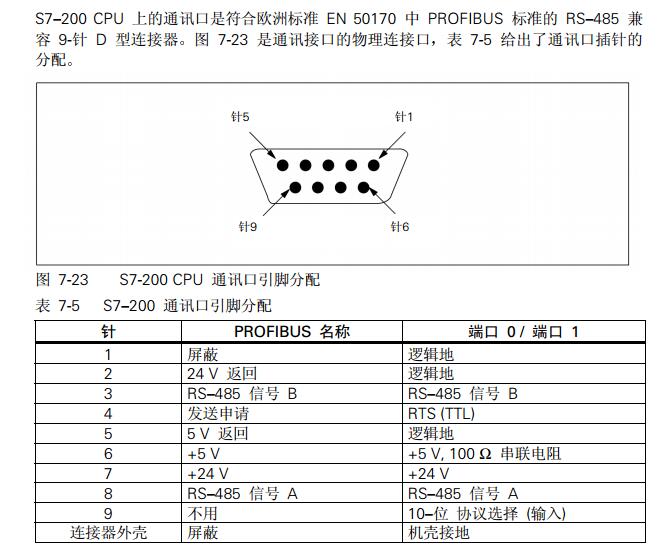

圖片：

S7-200有兩個D型連接頭，絲印 PORT1 和 PORT0 ，其中3角為B，8角為A，把所有的3和8聯在一起就可以了，不明白加我QQ:908638649

青草金沙灘

級別: 略有小成

精華主題: 0
發帖數量: 52 個
工控威望: 203 點
下載積分: 1616 分
在線時間: 54(小時)
注冊時間: 2012-02-21
最后登錄: 2022-06-17
查看青草金沙灘的主題 / 回貼

2樓發表于: 2016-09-14 16:41

只看該作者 | 小中大

進來學習的
