vios1161
級別: 略有小成
精華主題: 0
發帖數量: 190 個
工控威望: 308 點
下載積分: 675 分
在線時間: 210(小時)
注冊時間: 2016-07-30
最后登錄: 2024-11-20
查看vios1161的 主題 / 回貼
樓主  發表于: 2016-11-18 17:11

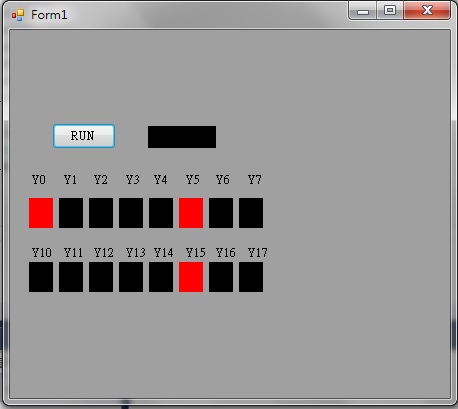

今天老師上課教的 C# 與 FX3U 通訊
可以點任何輸出操控 PLC 對應的輸出
通訊格式為
開頭碼+命令碼+資料+結束碼+檢查碼
開頭碼固定是 02H
命令碼有:0 是群組讀取
                    1 是群組寫入
                    7 單一強制 ON
                    8 單一強制 OFF
結束碼固定是 03H
檢查碼是 命令碼+資料+結束碼…取16進制的末二碼

02                 1            00A0                        02                   00                FF           +   結束碼     +    檢查碼
開頭碼       寫入         Y0 的位址              2組數據          數據1         數據2                03H
 檢查碼為判定資料傳送是否有錯,為命令碼開始 ~結束碼的 ASCII 16進制加總,取未2碼。
( 02100A00200FF03+檢查碼,這個是將位址 Y0~Y7 為 0000 0000, Y10~Y17 為 1111 1111 )
字元 ASCII ( 10進碼,因?yàn)?0進位我比較會加 ) 查詢?nèi)缦拢?br />"0"  48
"1"  49
"2"  50
"3"  51
"4"  52
"5"  53
"6"  54
"7"  55
"8"  56
"9"  57
"A"  65
"B"  66
"C"  67
"D"  68
"E"  69
"F"  70
檢查碼就等於 100A00200FF03 →
49+48+48+65+48+48+50+48+48+70+70+48+51 =691
691 轉16進制為 2B3,檢查碼取後面2位就是 B3

PC to PLC.rar (60 K) 下载次数:445
[ 此帖被vios1161在2016-11-22 00:08重新編輯 ]
236717409
級別: 略有小成
精華主題: 0
發帖數量: 163 個
工控威望: 292 點
下載積分: 12056 分
在線時間: 141(小時)
注冊時間: 2011-08-04
最后登錄: 2024-10-31
查看236717409的 主題 / 回貼
1樓  發表于: 2016-11-19 08:56
LZ是在校學生,還是在外面培訓的呀?
hezhen880924
級別: 略有小成
精華主題: 0
發帖數量: 160 個
工控威望: 286 點
下載積分: 862 分
在線時間: 600(小時)
注冊時間: 2013-01-08
最后登錄: 2025-01-08
查看hezhen880924的 主題 / 回貼
2樓  發表于: 2016-11-19 15:03
很不錯,多學習
vios1161
級別: 略有小成
精華主題: 0
發帖數量: 190 個
工控威望: 308 點
下載積分: 675 分
在線時間: 210(小時)
注冊時間: 2016-07-30
最后登錄: 2024-11-20
查看vios1161的 主題 / 回貼
3樓  發表于: 2016-11-19 20:41
在臺灣的職訓中心學習
教學有氣壓/油壓/PLC/PC控制

引用
引用第1樓236717409于2016-11-19 08:56發表的  :
LZ是在校學生,還是在外面培訓的呀?
yangxuelei19
級別: 略有小成
精華主題: 0
發帖數量: 150 個
工控威望: 281 點
下載積分: 6187 分
在線時間: 185(小時)
注冊時間: 2012-02-29
最后登錄: 2024-05-30
查看yangxuelei19的 主題 / 回貼
4樓  發表于: 2016-11-20 14:51
有沒有C#的源程序啊,上傳來學習下
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11354 個
工控威望: 18733 點
下載積分: 12590 分
在線時間: 2705(小時)
注冊時間: 2013-01-31
最后登錄: 2025-01-04
查看往事如風的 主題 / 回貼
5樓  發表于: 2016-11-20 17:34
這個不錯
三人行者必有我?guī)?,擇其善者而從之
vios1161
級別: 略有小成
精華主題: 0
發帖數量: 190 個
工控威望: 308 點
下載積分: 675 分
在線時間: 210(小時)
注冊時間: 2016-07-30
最后登錄: 2024-11-20
查看vios1161的 主題 / 回貼
6樓  發表于: 2016-11-20 22:48
附件就是程式碼啊

引用
引用第4樓yangxuelei19于2016-11-20 14:51發表的  :
有沒有C#的源程序啊,上傳來學習下
gcf67888
你的堅持終將美好!
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 301 點
下載積分: 28104 分
在線時間: 410(小時)
注冊時間: 2016-03-31
最后登錄: 2025-01-06
查看gcf67888的 主題 / 回貼
7樓  發表于: 2016-11-21 22:30
C語言單片機嗎?
vios1161
級別: 略有小成
精華主題: 0
發帖數量: 190 個
工控威望: 308 點
下載積分: 675 分
在線時間: 210(小時)
注冊時間: 2016-07-30
最后登錄: 2024-11-20
查看vios1161的 主題 / 回貼
8樓  發表于: 2016-11-21 23:44
不是哦~是 PC 控制三菱 PLC 的串口通訊

引用
引用第7樓gcf67888于2016-11-21 22:30發表的  :
C語言單片機嗎?
[ 此帖被vios1161在2016-11-22 00:05重新編輯 ]
zhuyikang
級別: 網絡英雄
精華主題: 0
發帖數量: 196 個
工控威望: 5892 點
下載積分: 9479 分
在線時間: 970(小時)
注冊時間: 2011-04-26
最后登錄: 2025-01-04
查看zhuyikang的 主題 / 回貼
9樓  發表于: 2016-11-22 09:11
這個我也有寫過c#與三菱PLC編程口



iteerh
級別: 家園?

精華主題: 0
發帖數量: 623 個
工控威望: 803 點
下載積分: 17146 分
在線時間: 2365(小時)
注冊時間: 2006-10-25
最后登錄: 2025-01-07
查看iteerh的 主題 / 回貼
10樓  發表于: 2016-11-23 17:08
引用
引用第9樓zhuyikang于2016-11-22 09:11發表的  :
這個我也有寫過c#與三菱PLC編程口

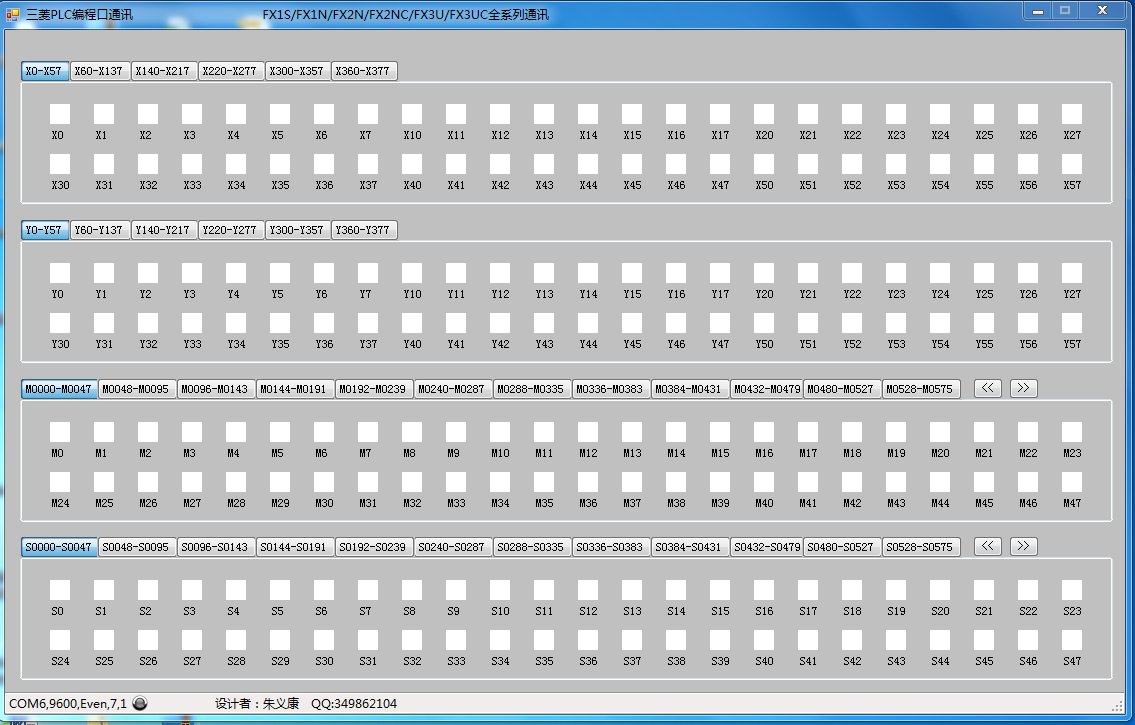

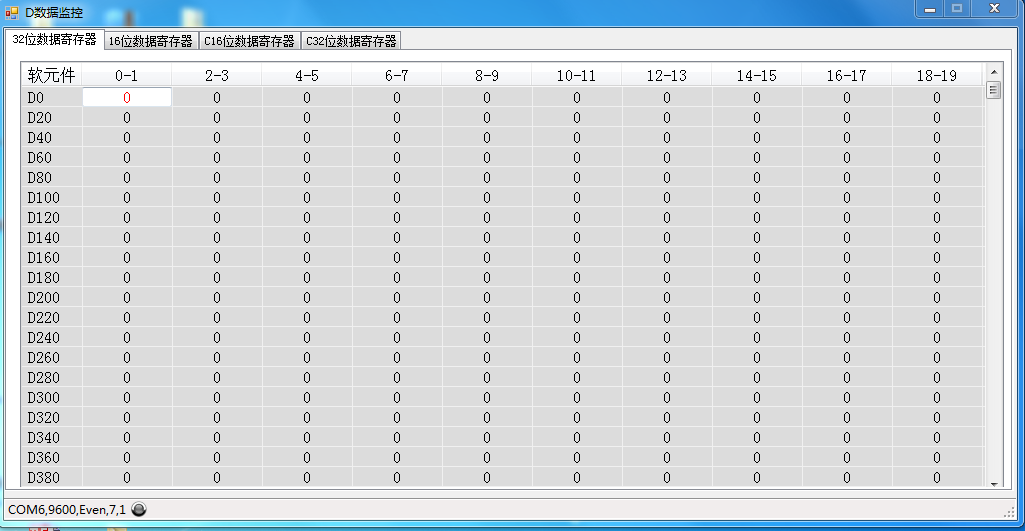

[attachment=158363]
[attachment=158364]

你的功能比較強大 ^^
solidgzq
級別: 家園?
精華主題: 0
發帖數量: 13 個
工控威望: 524 點
下載積分: 861 分
在線時間: 190(小時)
注冊時間: 2015-03-28
最后登錄: 2025-01-06
查看solidgzq的 主題 / 回貼
11樓  發表于: 2016-11-23 17:19
可以選擇COM口嗎
  • «
