樓主  發表于: 2017-06-20 15:13

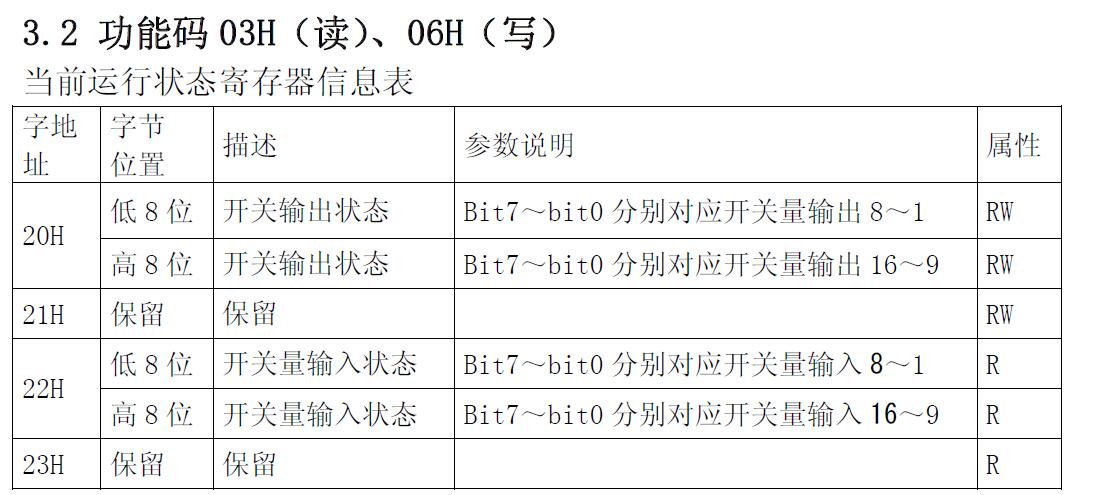

圖片：
各位大哥，本人第一次接觸s7-200modbus協議編程，請大家幫我寫一個簡單的程序實例好嗎？
就是把VW0的狀態寫入到圖片中1-16 路開關量輸出中，把1-16的開關量狀態再讀取出來放在VW10中，
最后把開關輸入1-16路讀取到VW20中就行了，我不知道地址怎么對應，所以一直沒搞好。謝謝大家了。
科技創造未來,人才決定明天!
tyw123456
級別: 家園�？�

精華主題: 1 篇
發帖數量: 113 個
工控威望: 797 點
下載積分: 314 分
在線時間: 256(小時)
注冊時間: 2016-09-13
最后登錄: 2024-09-23
查看tyw123456的 主題 / 回貼
1樓  發表于: 2017-06-20 16:00
有完整的說明書嗎
靜水深流
lzmtxp99
級別: 家園�？�
精華主題: 0
發帖數量: 491 個
工控威望: 707 點
下載積分: 1866 分
在線時間: 508(小時)
注冊時間: 2010-12-16
最后登錄: 2024-07-25
查看lzmtxp99的 主題 / 回貼
2樓  發表于: 2017-06-20 16:03
說明書上一般都有例子的
powtiger
狂人日妓
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 450 點
下載積分: 3358 分
在線時間: 124(小時)
注冊時間: 2014-03-04
最后登錄: 2025-03-02
查看powtiger的 主題 / 回貼
3樓  發表于: 2017-06-20 17:13
說明書在這里，感謝大家
附件： 模塊說明書.pdf (748 K) 下載次數:25
網站提示: 請不要用迅雷下載附件，容易出錯
科技創造未來,人才決定明天!
tyw123456
級別: 家園�？�

精華主題: 1 篇
發帖數量: 113 個
工控威望: 797 點
下載積分: 314 分
在線時間: 256(小時)
注冊時間: 2016-09-13
最后登錄: 2024-09-23
查看tyw123456的 主題 / 回貼
4樓  發表于: 2017-06-21 09:50

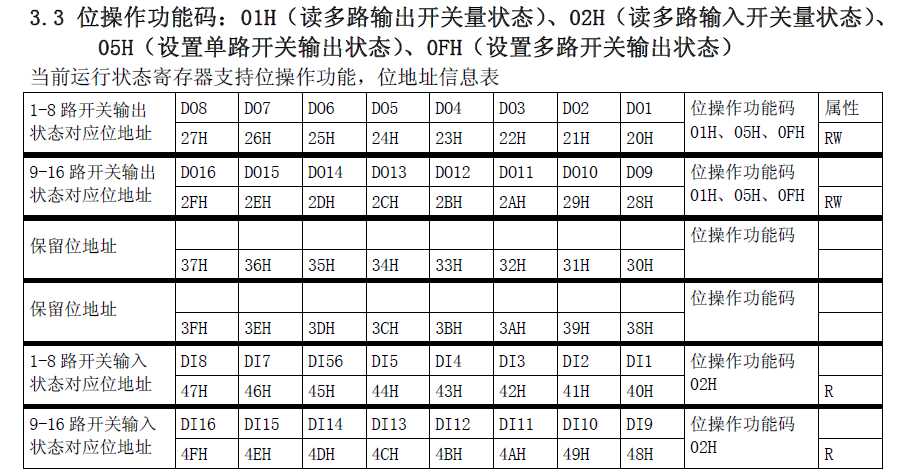

描述：地址是這個
圖片：

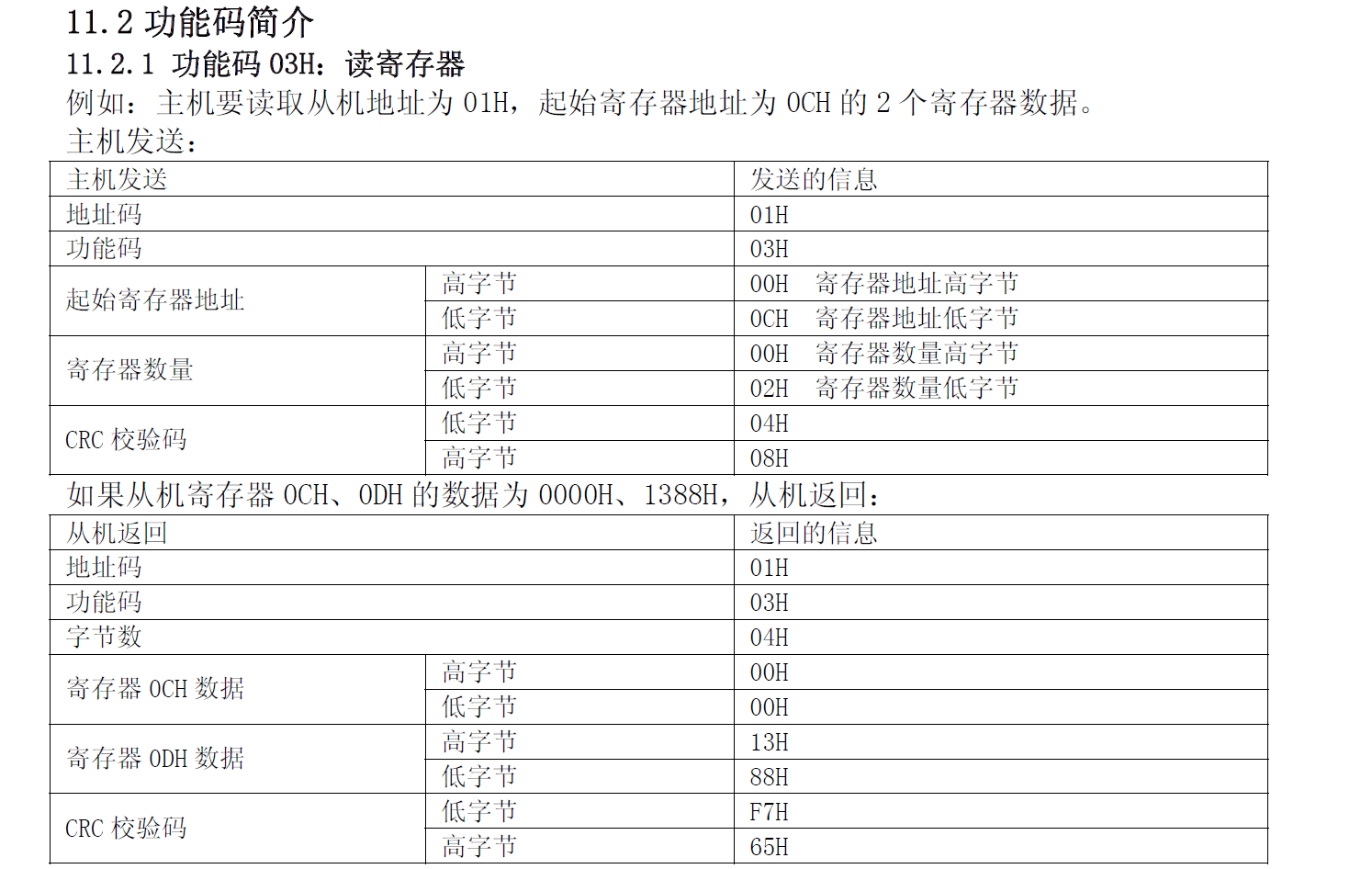

描述：幀結構是這個
圖片：
我沒用過西門子的PLC，所以程序上不會寫，但是他的說明書寫的還算詳細，只是確實會看的蒙圈，如果你要讀寫1-16路的輸出狀態的話就給20H這個地址就讀或寫命令就好了，它會回送你兩個8位二進制的字符的，那些字符里就包含了1-16路輸出開關量信息
靜水深流
powtiger
狂人日妓
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 450 點
下載積分: 3358 分
在線時間: 124(小時)
注冊時間: 2014-03-04
最后登錄: 2025-03-02
查看powtiger的 主題 / 回貼
5樓  發表于: 2017-06-22 10:09
搞定了，輸入的20H轉換為10進制就是32，modbus要+1，所以讀取33開始的16位就行了。
輸出是40H，轉換十進制就是64，寫入65開始的后16位即可。


謝謝大家！！
