戇獅
廣州三能:自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 367 個
工控威望: 486 點
下載積分: 1462 分
在線時間: 593(小時)
注冊時間: 2010-08-06
最后登錄: 2025-01-02
查看戇獅的 主題 / 回貼
12樓  發表于: 2017-07-04 10:33
可以直線插補的話就用這功能
廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發,全實操自動化培訓
405611896@qq
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 125 點
下載積分: 936 分
在線時間: 17(小時)
注冊時間: 2016-04-16
最后登錄: 2024-10-14
查看405611896@qq的 主題 / 回貼
13樓  發表于: 2017-07-06 10:09
左邊平臺加個光電,右邊加個擋片,距離太近時根據各自抓手有無貨物的情況分析,做相應的處理
nealleong
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 159 點
下載積分: 735 分
在線時間: 55(小時)
注冊時間: 2016-09-21
最后登錄: 2018-10-16
查看nealleong的 主題 / 回貼
14樓  發表于: 2017-07-06 16:57
用當前伺服脈沖數做條件,2伺服速度一致,絕對定位運動模式,伺服脈沖數為零點一半或相對安全的位置,數值大小看情況,另一電機跑起
xxl123
行者常至!為者常成!
級別: 網絡英雄
精華主題: 0
發帖數量: 279 個
工控威望: 7701 點
下載積分: 8142 分
在線時間: 582(小時)
注冊時間: 2014-08-08
最后登錄: 2025-01-05
查看xxl123的 主題 / 回貼
15樓  發表于: 2017-07-06 17:12
一個伺服動作前先檢測一下另一個伺服的位置。如未動就直接去取料。如有先動作的。就先設置一個安全位置,到后就暫停。等先動的取料離開后再去取料位取料不就可以了。
靜夜思飄
級別: 略有小成
精華主題: 0
發帖數量: 130 個
工控威望: 233 點
下載積分: 2500 分
在線時間: 74(小時)
注冊時間: 2017-03-09
最后登錄: 2022-06-28
查看靜夜思飄的 主題 / 回貼
16樓  發表于: 2017-07-06 18:38
設兩個標志元件,先測算出從工位到取料位需要多少時間,以及在取料位取料用時,任何一個伺服機到達取料位以后用取料用時-工位到取料位用時,留出安全時間以后置位一個對方可以移動的標志,即這時另一個伺服機啟動開始移動到達取料位時另一個已經離開取料位。另一個同樣如此。只要伺服機從工位開始移動就復位對方的標志。強制對方不能移動。只要在取料位完成到一定時間(即離開用時<對方到達用時)就置位對方標志。這樣當兩個都在工位時雙方標志都是置位狀態,可以隨時競爭取料。
好久不見啦!
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 139 點
下載積分: 4131 分
在線時間: 52(小時)
注冊時間: 2017-05-16
最后登錄: 2017-11-07
查看好久不見啦!的 主題 / 回貼
17樓  發表于: 2017-07-06 18:51
用電子齒輪(西門子plc),條件允許的話,外加機械互鎖。供參考。
潔白的月光
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 160 點
下載積分: 526 分
在線時間: 103(小時)
注冊時間: 2016-03-12
最后登錄: 2018-10-14
查看潔白的月光的 主題 / 回貼
18樓  發表于: 2017-07-06 19:50
算出距離。抓料快速移動,另一個慢速移動。算好距離后正好抓料拿回去,另一個電機慢速移動進去了。時間也算進去,
apei2014
工控的世界,我不懂
級別: 論壇先鋒
精華主題: 0
發帖數量: 1196 個
工控威望: 1841 點
下載積分: 78625 分
在線時間: 520(小時)
注冊時間: 2016-08-15
最后登錄: 2025-01-13
查看apei2014的 主題 / 回貼
19樓  發表于: 2017-07-07 08:53
引用
引用第7樓xuzhanily于2017-07-04 08:56發表的  :
有做過這樣的例子。設定一個相撞的公共危險局域,任何一臺電機到了危險局域,置位一個互鎖信號,當任意一臺電機將要到達這個危險區域之前,都會判斷對方是否在危險區域,如果在,就停止等待讓對方先工作,等對方工作完離開危險區域,已方電機就可以工作了!

這是好辦法,效率還高
東隅已逝,桑榆非晚。
gadna9
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的 主題 / 回貼
20樓  發表于: 2017-07-09 15:09
謝謝各位!現在設備運行就是跟大家說的差不多一樣。硬件上是左電機向右方向安裝一個行程開關,同理右電機也安裝行程開關,只要有一個行程開關導通,則2臺電機停止運行。程序上這2個電機設成絕對系統,在取料位置附近設定一個安全區域,當一軸當前值在該區域內,則另外軸只能運行到一個待機點,等那軸離開安全區域后再運行到取料位置。
領導想進一步提高設備運行節拍,而現有方案有個改善點就是需等待某個電機離開安全區域后,另外一個電機才能運行到取料位置。我想法是如果實現2軸同步,則就不會存在電機停頓時間,也可保證2個電機不會撞在一起,這樣就可提高運行節拍。
但我不知如何實現同步?定位模塊是支持電子凸輪。
gadna9
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的 主題 / 回貼
21樓  發表于: 2017-07-09 15:12
引用
引用第17樓好久不見啦!于2017-07-06 18:51發表的  :
用電子齒輪(西門子plc),條件允許的話,外加機械互鎖。供參考。

大概思路是怎樣的?
烏龜船長
級別: 網絡英雄

精華主題: 0
發帖數量: 1283 個
工控威望: 7633 點
下載積分: 1313 分
在線時間: 2660(小時)
注冊時間: 2007-03-21
最后登錄: 2025-01-13
查看烏龜船長的 主題 / 回貼
22樓  發表于: 2017-07-09 16:28

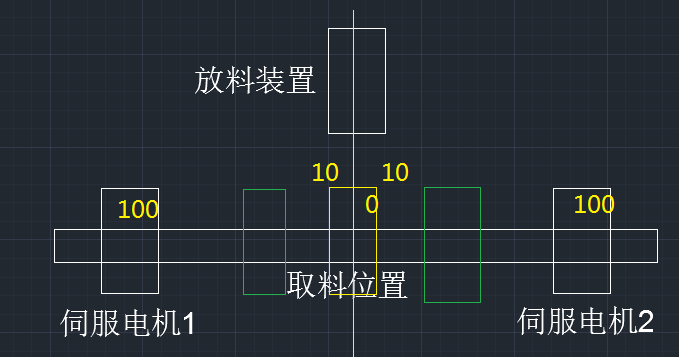

圖片:
黃色位置是重疊區間,假設中心線為0點,向左-100,向右+100 ,
  如果左側電機在黃框內,他的位置數值范圍在0至-10內,那么另外的電機先到綠色范圍等待,左側電機出了0至-10范圍,右側電機就過去取料即可。  同理右側電機取料的話,左側也在綠色框內等待。
  • «
