     我IF迴圈的X0條件已經OFF了 , 可是迴圈裡的TC0卻一直O(jiān)N著
 請問該如何在X0 OFF的狀況下讓TC0 OFF呢?

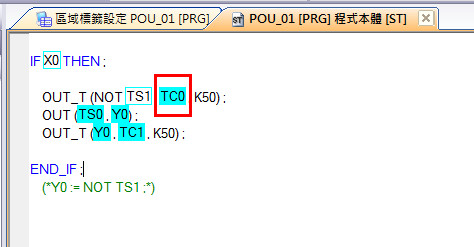

IF X0 THEN ;


OUT_T (NOT TS1 , TC0 , K50) ;  <----TC0 ON之後關掉X0仍無法OFF


OUT (TS0 , Y0) ;


OUT_T (Y0 , TC1 , K50) ; END_IF ;

rst   tn0

加了 RST 後卻變成無法 ON 了

我的寫法錯誤嗎 ?

請指導  謝謝 ! !

rst(ldf(TRUE,X0),TN0);
IF X0  THEN
    out_t(NOT TS1, TC0 ,50);
    out(TS0,Y0);
    out_t(Y0,TC1,50);
else
y0:=false;

    END_IF;

if語句一般轉換為梯形圖是跳轉指令，所以有TC0會保持之前狀態

學習了

感謝 zhouyingcoli   咗臉ヅ微笑ぺ   兩位指導

想再請教若是要使用ST語法達到梯型圖 MC MCR的功能該用什麼指令呢 ?

就是一跳脫迴圈後迴圈內的輸出皆變?yōu)闊o效這樣 , 不需另外寫RST程式

謝謝 ! !

MC(X000,0,M100);
Y000:= X001;
Y001:= X002;
MCR(TRUE,0);
這樣不需要rst

引用

引用第7樓zhouyingcoli于2018-02-01 11:24發表的  :
MC(X000,0,M100);
Y000:= X001;
Y001:= X002;
MCR(TRUE,0);
這樣不需要rst

感謝您 , 因為昨天才開始接觸ST語法

今天看了一個早上才發現很多LD的語法也和ST共用

本來一直以為ST是捨棄LD偏向C語言

現在發現我的理解錯誤了

感謝 zhouyingcoli 您的指導 , 謝謝 ! !

if   相當于自鎖
if   else   相當于點動
這和梯形圖有所不同

引用

引用第9樓zhouyingcoli于2018-02-01 11:58發表的  :
if   相當于自鎖
if   else   相當于點動
這和梯形圖有所不同

好的 , 我現在大概已經了解如何運用ST了 , 謝謝 ! !

都是高手呀    哈哈哈   新人來報道
