樓主  發表于: 2018-05-07 11:00
圖片:
1.步進驅動器的電壓輸入范圍在DC20-50V,請問可不可以直接用環形變壓輸入AC48V?  48V電壓有效值
2..驅動器到電機接線距離最長可以做到多少米?

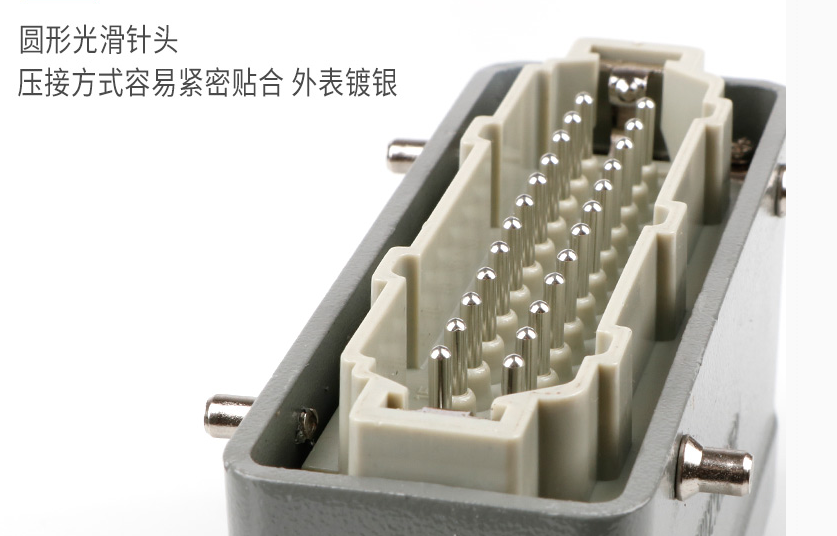

3.用矩形連接器來連接步進驅動器跟步進電機,在一個連接器里面接了很多兩相線(A+ A- B+ B-),如果連接器有40pin腳,10個電機通過這個連接器接線。這樣對電機運動有沒有干擾?
有文化學習的筆記本,
鋼筆,鉛筆,文具盒,
姑娘喜歡的小花布,小伙扎的線圍脖。
穿著個球鞋跑地快,打球賽跑不怕磨。
秋衣秋褲號頭多,又可身來,又暖和。
michael.guan
級別: 略有小成
精華主題: 0
發帖數量: 196 個
工控威望: 347 點
下載積分: 593 分
在線時間: 69(小時)
注冊時間: 2018-03-23
最后登錄: 2024-07-21
查看michael.guan的 主題 / 回貼
1樓  發表于: 2018-05-07 16:58
1. 驅動器上標的電壓范圍是DC的話,你只能給驅動器接入直流電源,如果表的是AC的話,那么接AC或DC都可以,DC的驅動器內部沒有交/直流整流單元,而AC的內部是帶有AC/DC整流單元的;電壓范圍在DC20-50V的驅動器,你可以接DC24V、DC36V、DC48V都行,電壓越高,電機在高轉速時的轉矩就越大,當然,也得電機能適應高電壓才行;
2. 一般步進電機的動力電纜不要超過5米,否則可能會出現電機丟步的現象,再者,動力線越長,電壓降就會越明顯,所以一般步進、伺服電機和驅動器之間都是越近越好;
3. 理論上來說不會出現干擾,但為了安全起見,最好是每個步進電機使用單獨的電纜,如果實在要用一根多芯線的話,最好使用信號用電纜,即多對數雙絞屏蔽線,使每個電機的A+、A-用一對、B+、B-用一對,且都帶屏蔽,另外,屏蔽層單端接地。
白蘿卜大白菜
To be a better man.
級別: 工控俠客
精華主題: 0
發帖數量: 227 個
工控威望: 2436 點
下載積分: 1887 分
在線時間: 135(小時)
注冊時間: 2018-01-03
最后登錄: 2025-01-02
查看白蘿卜大白菜的 主題 / 回貼
2樓  發表于: 2018-05-07 18:24
引用
引用第1樓michael.guan于2018-05-07 16:58發表的  :
1. 驅動器上標的電壓范圍是DC的話,你只能給驅動器接入直流電源,如果表的是AC的話,那么接AC或DC都可以,DC的驅動器內部沒有交/直流整流單元,而AC的內部是帶有AC/DC整流單元的;電壓范圍在DC20-50V的驅動器,你可以接DC24V、DC36V、DC48V都行,電壓越高,電機在高轉速時的轉矩就越大,當然,也得電機能適應高電壓才行;
2. 一般步進電機的動力電纜不要超過5米,否則可能會出現電機丟步的現象,再者,動力線越長,電壓降就會越明顯,所以一般步進、伺服電機和驅動器之間都是越近越好;
3. 理論上來說不會出現干擾,但為了安全起見,最好是每個步進電機使用單獨的電纜,如果實在要用一根多芯線的話,最好使用信號用電纜,即多對數雙絞屏蔽線,使每個電機的A+、A-用一對、B+、B-用一對,且都帶屏蔽,另外,屏蔽層單端接地。

受教了,謝謝!!   這臺設備控制柜要跟機構分開,之間的信號全部要用連接器隔開好拆裝。整整21個電機
有文化學習的筆記本,
鋼筆,鉛筆,文具盒,
姑娘喜歡的小花布,小伙扎的線圍脖。
穿著個球鞋跑地快,打球賽跑不怕磨。
秋衣秋褲號頭多,又可身來,又暖和。
別無選擇
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 50 點
下載積分: 788 分
在線時間: 23(小時)
注冊時間: 2018-05-04
最后登錄: 2024-11-22
查看別無選擇的 主題 / 回貼
3樓  發表于: 2018-05-07 19:31
nightblueblu
道阻且長,窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1029 個
工控威望: 1852 點
下載積分: 271 分
在線時間: 1132(小時)
注冊時間: 2017-02-09
最后登錄: 2025-01-09
查看nightblueblu的 主題 / 回貼
4樓  發表于: 2018-05-08 08:47
1樓說的很詳細,距離的話我用過5米左右沒有什么問題,在規定電壓范圍供電電壓越高,電機工作轉矩越大,相應的發熱會厲害點,一般供電電壓較高建議加散熱風扇,多組電機用一根線最好是雙絞屏蔽線,一個繞組對應一組雙絞線
