樓主  發表于: 2018-06-23 09:29
問題是這樣的：電機調速器有CW、CCW、COM，默認CW與COM連接。現在要PLC控制電機正轉或反轉，PLC輸出2點信號Y0、Y1，請教大師兄大師姐們?cè)撊绾谓泳�呢？新手不是很懂接線。
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1538 個
工控威望: 1761 點
下載積分: 6246 分
在線時間: 640(小時)
注冊時間: 2014-06-16
最后登錄: 2024-10-10
查看langui的 主題 / 回貼
1樓  發表于: 2018-06-23 09:52
最好Y0Y1控制兩個繼電器，COM-CW 是正轉，COM-CCW是反轉。如果只是用點動的話，就用一個繼電器也可以，繼電器COM接COM，NO和NC分別接CW和CCW。
賣菜大叔
未來，是靠把握機會和努力地奮斗
級別: 網絡英雄
精華主題: 0
發帖數量: 30 個
工控威望: 10000 點
下載積分: 4864 分
在線時間: 118(小時)
注冊時間: 2015-02-04
最后登錄: 2024-11-16
查看賣菜大叔的 主題 / 回貼
2樓  發表于: 2018-06-23 10:49
同二樓，最好用兩個Y0\Y1控制繼電器線圈，一個繼電器的常開接CW,COM，另一個接CWW,COM。這樣的接法是保護PLC輸出端口，防止負載燒毀而引起的短路故障損壞PLC內部繼電器
continue
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 52 點
下載積分: 687 分
在線時間: 7(小時)
注冊時間: 2018-06-20
最后登錄: 2024-03-23
查看continue的 主題 / 回貼
3樓  發表于: 2018-06-23 15:52
謝謝樓上，繼電器用的是繼電器模塊。
jinle520
QQ:229441204
級別: 家園常客

精華主題: 0
發帖數量: 495 個
工控威望: 680 點
下載積分: 2459 分
在線時間: 450(小時)
注冊時間: 2013-05-31
最后登錄: 2024-11-15
查看jinle520的 主題 / 回貼
4樓  發表于: 2018-06-23 16:55

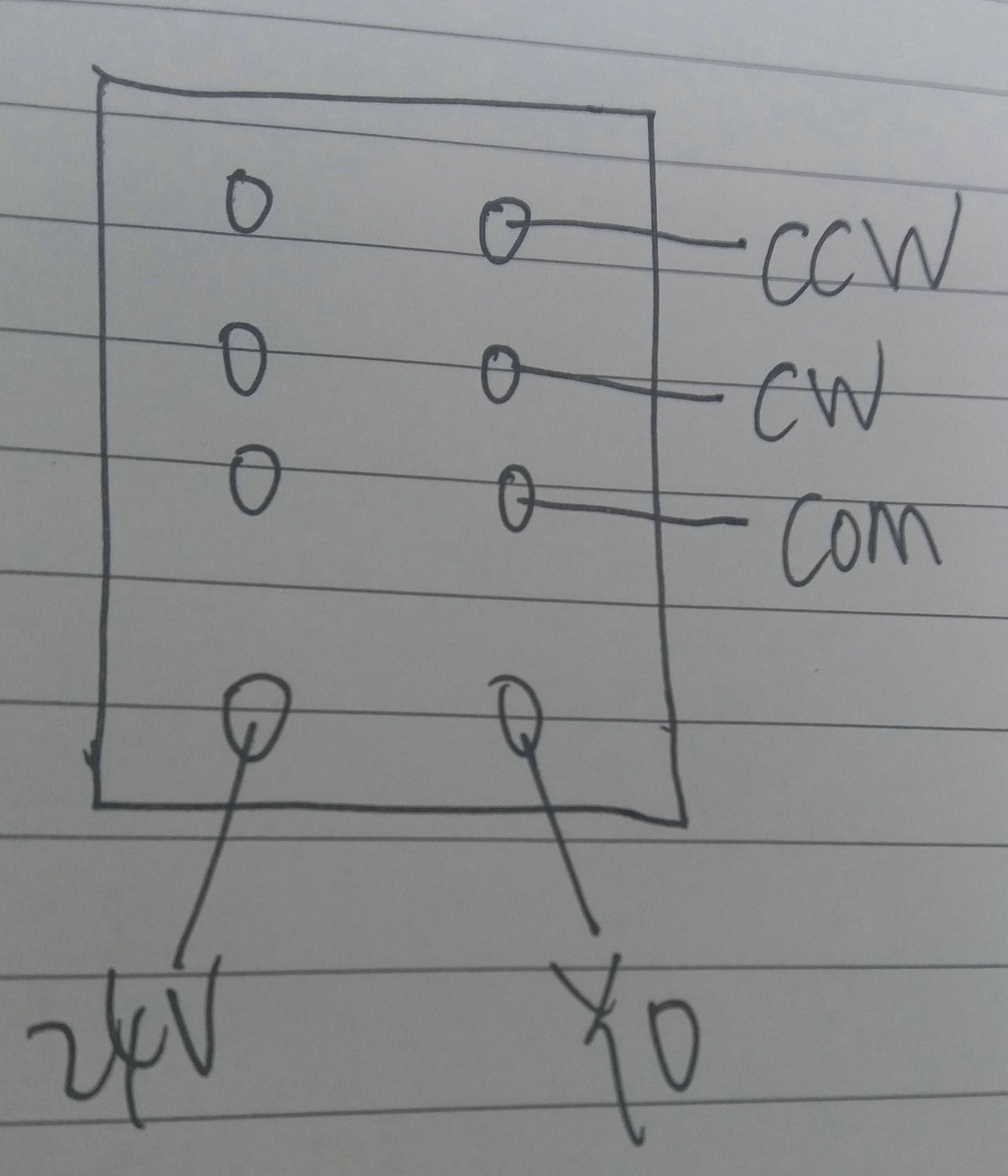

圖片：
簡單明了，這是最基本功夫，要更加強學習
工控大學徒
級別: 探索解密
精華主題: 0
發帖數量: 94 個
工控威望: 145 點
下載積分: 13621 分
在線時間: 24(小時)
注冊時間: 2018-06-13
最后登錄: 2019-05-18
查看工控大學徒的 主題 / 回貼
5樓  發表于: 2018-06-23 17:25
這個是初學的基本
學到老
continue
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 52 點
下載積分: 687 分
在線時間: 7(小時)
注冊時間: 2018-06-20
最后登錄: 2024-03-23
查看continue的 主題 / 回貼
6樓  發表于: 2018-06-24 14:43
感謝各位前輩指點，會加強學習的。
yanqiangai
級別: 工控俠客
精華主題: 0
發帖數量: 206 個
工控威望: 2797 點
下載積分: 15673 分
在線時間: 312(小時)
注冊時間: 2012-12-31
最后登錄: 2024-11-16
查看yanqiangai的 主題 / 回貼
7樓  發表于: 2018-06-24 20:48
2樓正解
shaoxiaoqing
shaoxiaoqing
級別: 探索解密
精華主題: 0
發帖數量: 85 個
工控威望: 140 點
下載積分: 7244 分
在線時間: 48(小時)
注冊時間: 2018-06-05
最后登錄: 2024-11-16
查看shaoxiaoqing的 主題 / 回貼
8樓  發表于: 2018-06-24 22:35
這個簡單，用兩個中間繼電器控制
jian731019
級別: 略有小成
精華主題: 0
發帖數量: 168 個
工控威望: 211 點
下載積分: 39950 分
在線時間: 129(小時)
注冊時間: 2018-04-04
最后登錄: 2024-11-17
查看jian731019的 主題 / 回貼
9樓  發表于: 2018-06-25 13:44
樓上幾位說得很好！
大吉大利
級別: 探索解密
精華主題: 0
發帖數量: 81 個
工控威望: 156 點
下載積分: 2534 分
在線時間: 23(小時)
注冊時間: 2018-05-14
最后登錄: 2024-11-14
查看大吉大利的 主題 / 回貼
10樓  發表于: 2018-06-25 14:21
哈哈
今晚吃雞！
zhouyiamor
學無止境，共同進步！
級別: 略有小成
精華主題: 0
發帖數量: 116 個
工控威望: 213 點
下載積分: 53140 分
在線時間: 91(小時)
注冊時間: 2014-08-28
最后登錄: 2024-09-07
查看zhouyiamor的 主題 / 回貼
11樓  發表于: 2018-06-25 21:14
個人覺得最好Y0控制正反轉，Y1控制啟停。或者Y0控制啟停，Y1控制正反轉。
