樓主  發表于: 2018-07-09 18:20

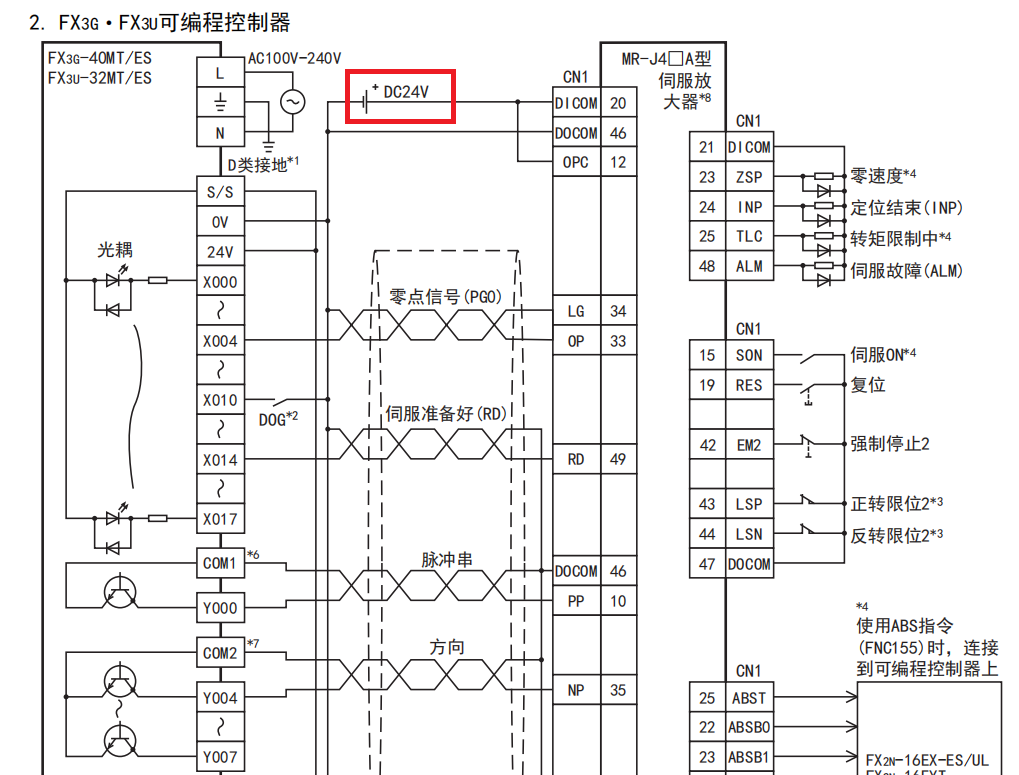

圖片：
問一下大俠，圖上的+24V是外部電源的24V還是PLC內部電源，如果是外部電源這個0V和PLC的0V連接沒有問題嗎？搞不懂了。這就是說伺服放大器必須外接電源，而且和plc的直流電源要共負？
[ 此帖被mall9002在2018-07-09 19:10重新編輯 ]
mall9002
級別: 略有小成
精華主題: 0
發帖數量: 137 個
工控威望: 248 點
下載積分: 921 分
在線時間: 182(小時)
注冊時間: 2017-11-30
最后登錄: 2024-10-28
查看mall9002的 主題 / 回貼
1樓  發表于: 2018-07-09 22:42
確實是外部電源，也確實是需要共負。自己解答，完結
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
2樓  發表于: 2018-07-10 15:17
就是，自己接線測試下比誰都快。。。
蒲城風信子
微信QQ1733946494
級別: 家園常客
精華主題: 0
發帖數量: 554 個
工控威望: 776 點
下載積分: 1304 分
在線時間: 284(小時)
注冊時間: 2014-12-11
最后登錄: 2024-11-06
查看蒲城風信子的 主題 / 回貼
3樓  發表于: 2018-07-10 15:59

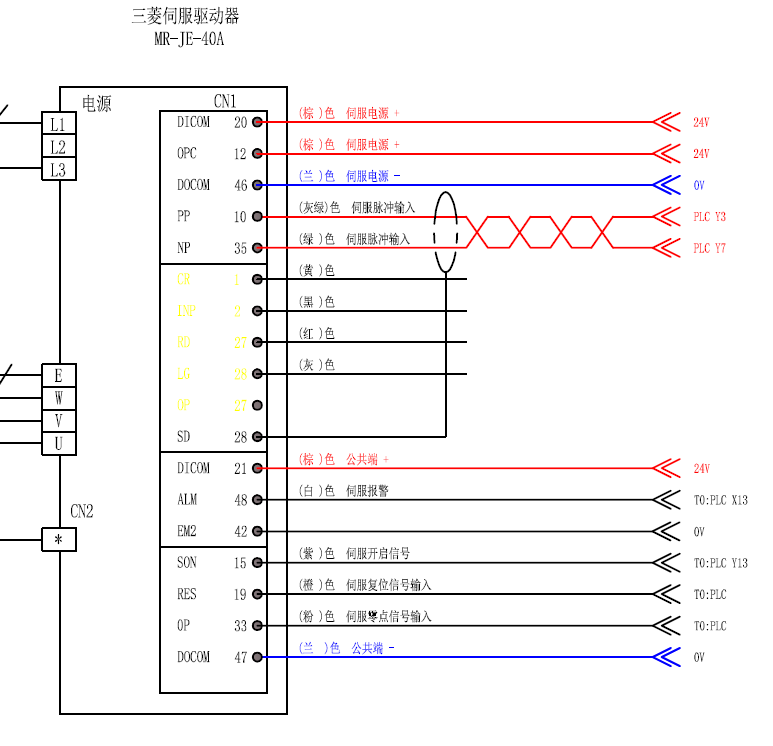

圖片：
MR-JE系列接線圖
本帖最近評分記錄：
  • 下載積分:+1(mall9002) 熱心助人！不過cn1的28口 ..
    mall9002
    級別: 略有小成
    精華主題: 0
    發帖數量: 137 個
    工控威望: 248 點
    下載積分: 921 分
    在線時間: 182(小時)
    注冊時間: 2017-11-30
    最后登錄: 2024-10-28
    查看mall9002的 主題 / 回貼
    4樓  發表于: 2018-07-12 10:30
    引用
    引用第3樓蒲城風信子于2018-07-10 15:59發表的  :
    MR-JE系列接線圖

    不過有點問題的是你的屏蔽SD應該是plate，接在插頭上的，不是28口，28是轉矩限制相關的口。請檢查一下
    黃曉liang
    級別: 家園常客
    精華主題: 0
    發帖數量: 378 個
    工控威望: 529 點
    下載積分: 19347 分
    在線時間: 122(小時)
    注冊時間: 2016-05-26
    最后登錄: 2024-11-16
    查看黃曉liang的 主題 / 回貼
    5樓  發表于: 2018-07-12 17:54
    是的，需要外接24V而且0v要共接
    wu32u2
    耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1121 個
    工控威望: 1474 點
    下載積分: 1772 分
    在線時間: 994(小時)
    注冊時間: 2010-03-01
    最后登錄: 2024-09-02
    查看wu32u2的 主題 / 回貼
    6樓  發表于: 2018-07-20 13:48
    其實吧這個外接電源可以使用PLC的24v，這樣一來你也就不需要考慮共負問題了。
