樓主  發表于: 2018-07-13 14:19
圖片：

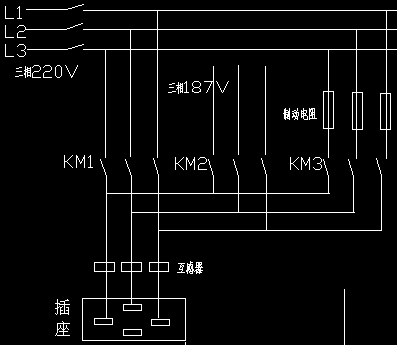

電路圖如圖所示，低壓啟動過程，看現場接觸器動作是，先開KM2，5秒后啟動KM3，KM3啟動后復位KM2（這里看著有大約0.5秒的延遲）然后啟動KM1，接著復位KM3（此處大約也有0.5秒的延遲）開始正常供電。187V來自線體總的變頻電源，KM1和KM2互鎖。

請大神幫忙幫忙解釋解釋
小刺
我們都沒錯
級別: 略有小成
精華主題: 0
發帖數量: 160 個
工控威望: 302 點
下載積分: 1061 分
在線時間: 80(小時)
注冊時間: 2011-03-22
最后登錄: 2024-09-25
查看小刺的 主題 / 回貼
1樓  發表于: 2018-07-13 14:23
急吶，在線等大神賜教
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1197 個
工控威望: 1742 點
下載積分: 7563 分
在線時間: 579(小時)
注冊時間: 2012-08-31
最后登錄: 2025-01-24
查看sanlihu的 主題 / 回貼
2樓  發表于: 2018-07-13 16:00
感覺第一步是限流為主，第二步是降壓為主，第三步就是運行。
樓主留言：
KM1與KM3同時吸合，或者KM2與KM3同時吸合1秒左右會不會出事？
吉圓電氣 QQ751673698
汪傳福
苦逼的工控人！非標機械設計開發！！電話13689531809
級別: 工控俠客
精華主題: 0
發帖數量: 626 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的 主題 / 回貼
3樓  發表于: 2018-07-13 16:05
第一步是降壓，二步為限流吧
樓主留言：
KM1與KM3同時吸合，或者KM2與KM3同時吸合1秒左右會不會出事？
小刺
我們都沒錯
級別: 略有小成
精華主題: 0
發帖數量: 160 個
工控威望: 302 點
下載積分: 1061 分
在線時間: 80(小時)
注冊時間: 2011-03-22
最后登錄: 2024-09-25
查看小刺的 主題 / 回貼
4樓  發表于: 2018-07-13 16:31
3相187V電壓應該是從變頻電源出來的
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1197 個
工控威望: 1742 點
下載積分: 7563 分
在線時間: 579(小時)
注冊時間: 2012-08-31
最后登錄: 2025-01-24
查看sanlihu的 主題 / 回貼
5樓  發表于: 2018-07-14 16:53
3相187V電壓應該是從變頻電源出來的，那么，KM2不能與KM1或者KM3現時吸合。
吉圓電氣 QQ751673698
jslwl6
級別: 探索解密
精華主題: 0
發帖數量: 83 個
工控威望: 173 點
下載積分: 39630 分
在線時間: 64(小時)
注冊時間: 2016-04-26
最后登錄: 2025-01-11
查看jslwl6的 主題 / 回貼
6樓  發表于: 2018-07-15 18:53
3相187V電壓應該是從變頻電源出來的，那么，KM2不能與KM1或者KM3現時吸合。
yrm258
人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。
級別: 論壇先鋒
精華主題: 0
發帖數量: 356 個
工控威望: 1226 點
下載積分: 1125 分
在線時間: 90(小時)
注冊時間: 2015-09-11
最后登錄: 2024-10-07
查看yrm258的 主題 / 回貼
7樓  發表于: 2018-07-16 14:52
我感覺應該是這樣的
KM2吸合為一次降壓啟動，加變壓器是增加啟動負載能力。
KM3吸合為二次降壓啟動，加電阻為限流和降壓
KM1為正常工作了，
本帖最近評分記錄：
  • 下載積分:+1(habfab)
    • 人生沒有如果只有后果
    汪傳福
    苦逼的工控人！非標機械設計開發！！電話13689531809
    級別: 工控俠客
    精華主題: 0
    發帖數量: 626 個
    工控威望: 2514 點
    下載積分: 704 分
    在線時間: 168(小時)
    注冊時間: 2017-03-24
    最后登錄: 2024-01-13
    查看汪傳福的 主題 / 回貼
    8樓  發表于: 2018-07-16 16:13
    引用
    引用第2樓sanlihu于2018-07-13 16:00發表的  :
    感覺第一步是限流為主，第二步是降壓為主，第三步就是運行。

    應該不會
    xingzb2
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 692 個
    工控威望: 1014 點
    下載積分: 1358 分
    在線時間: 933(小時)
    注冊時間: 2015-07-11
    最后登錄: 2025-01-24
    查看xingzb2的 主題 / 回貼
    9樓  發表于: 2018-07-16 17:11
    看樣子，7樓講的可能性大一些。
    本帖最近評分記錄：
  • 下載積分:+1(habfab)
