樓主  發表于: 2018-08-04 16:28
如題：
         西門子1500CPU帶ES200sp的串口模塊和施耐德ATV310 Modbus Rtu通訊


         我電腦使用ModScan32測試軟件和變頻器通訊，可讀可寫，完全正常；
然后電腦使用Modsim32軟件和西門子通訊，也是可讀可寫，完成正常；

        最后奇葩的事問題發生了，西門子和變頻器之間一直通訊不上。西門子程序是官網的參考程序樣例，變頻器參數也完全正常。
而且西門子技術也現場確認了西門子這邊程序沒有問題，他們也沒辦法解決了。硬件檢查的。


有大神做過類似的案例嗎？或者西門子和其他廠家變頻器 Modbus Rtu通訊485通訊程序嗎？
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1785 個
工控威望: 2039 點
下載積分: 2655 分
在線時間: 2203(小時)
注冊時間: 2009-08-21
最后登錄: 2024-11-15
查看eledesigner的 主題 / 回貼
1樓  發表于: 2018-08-06 11:03
這樣，你有沒有其他的MODBUS 從站，有的話試一下。
安川電機
安川MPE720程序解密,上傳解密.
級別: 家園�？�

精華主題: 0
發帖數量: 286 個
工控威望: 887 點
下載積分: 1648 分
在線時間: 102(小時)
注冊時間: 2018-07-26
最后登錄: 2024-08-13
查看安川電機的 主題 / 回貼
2樓  發表于: 2018-08-06 11:09
一定是頻率地址錯了。
johnsonxjq
必攻不守
級別: 略有小成
精華主題: 0
發帖數量: 149 個
工控威望: 333 點
下載積分: 470 分
在線時間: 70(小時)
注冊時間: 2007-08-31
最后登錄: 2024-09-01
查看johnsonxjq的 主題 / 回貼
3樓  發表于: 2018-08-06 11:42
用串口監控軟件截取PLC發的數據，分析一下就知道問題出在哪里了，只要數據發的正確，沒理由的。西門子的東西還是要相信的，只可能是自己的問題。我是西門子PLC的使用者
樓主留言：
不知為啥增加這個485串口的并聯上就好了，還是不知道啥原因
yu655792
多行動，夢想就不遠
級別: 略有小成

精華主題: 0
發帖數量: 147 個
工控威望: 268 點
下載積分: 21381 分
在線時間: 436(小時)
注冊時間: 2012-09-25
最后登錄: 2024-10-24
查看yu655792的 主題 / 回貼
4樓  發表于: 2018-08-07 21:03
描述：485串口接線
圖片：
描述：485串口接線
圖片：

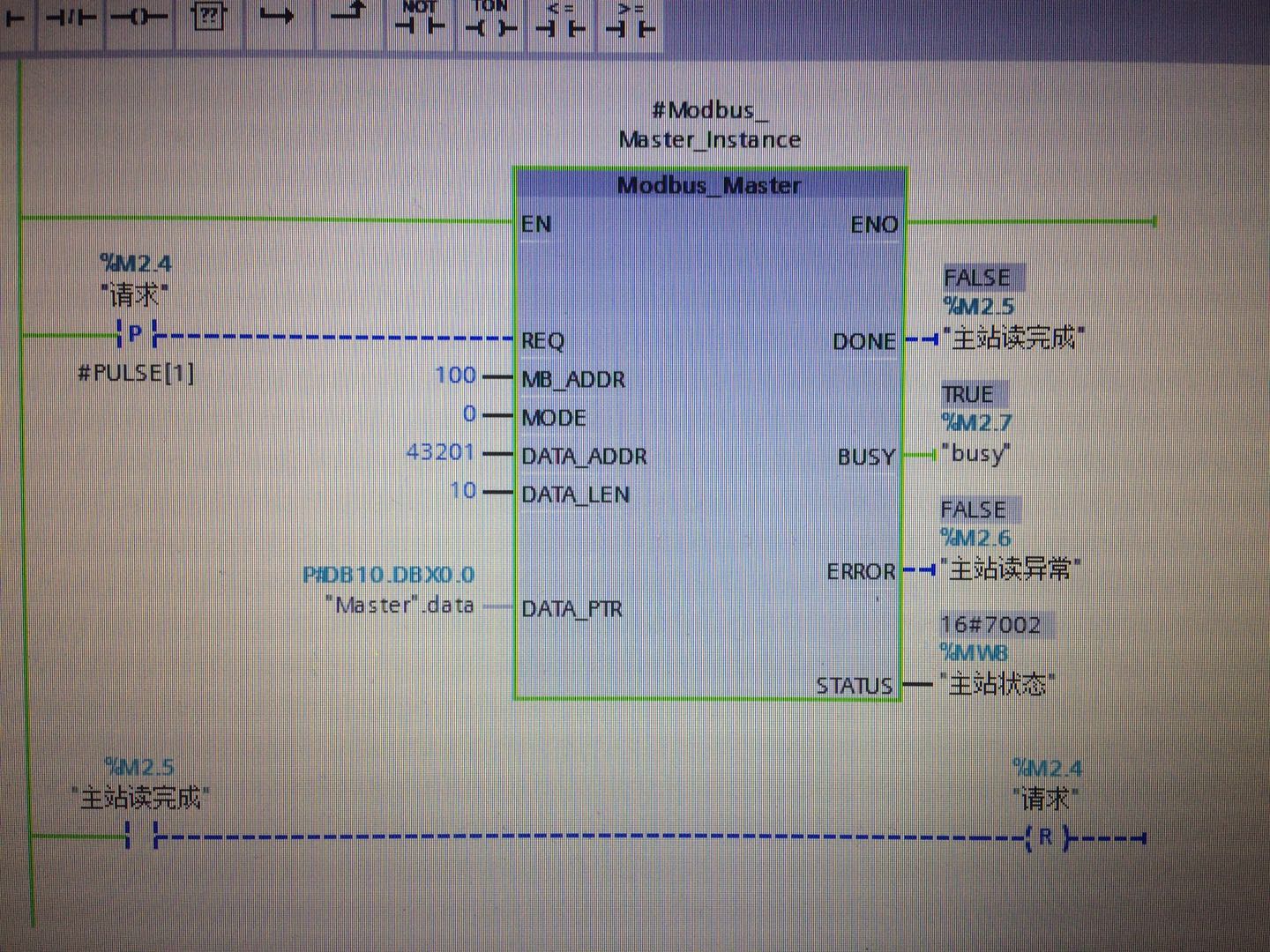

描述：不經過串口接線通訊報警
圖片：
描述：不并聯這個串口
圖片：
           今天測試，把485串口并聯到接線上面，竟然可以正常接收發送，但是如果把這個給拆了就會報81E2,再次復位之后，就會一直在busy中。好奇怪的問題��？？？到底是什么原因呢？有大神遇到過嗎？
本帖最近評分記錄：
  • 下載積分:+1(湛藍小爾)
    湛藍小爾
    工控交流 Q703935819
    級別: 家園�？�

    精華主題: 0
    發帖數量: 349 個
    工控威望: 642 點
    下載積分: 2101 分
    在線時間: 80(小時)
    注冊時間: 2014-03-03
    最后登錄: 2024-07-10
    查看湛藍小爾的 主題 / 回貼
    5樓  發表于: 2018-08-08 09:04
    能買點好的轉換器嗎？
    研華ADAM試試。這個牌子，我也用過，淘寶貨，我燒了三個，后來才知道，用戶電源問題。
    專心搞錢
    Q群943838323   博圖
    Q群703935819   昆侖通態
    yu655792
    多行動，夢想就不遠
    級別: 略有小成

    精華主題: 0
    發帖數量: 147 個
    工控威望: 268 點
    下載積分: 21381 分
    在線時間: 436(小時)
    注冊時間: 2012-09-25
    最后登錄: 2024-10-24
    查看yu655792的 主題 / 回貼
    6樓  發表于: 2018-08-08 09:56
    引用
    引用第5樓湛藍小爾于2018-08-08 09:04發表的  :
    能買點好的轉換器嗎？
    研華ADAM試試。這個牌子，我也用過，淘寶貨，我燒了三個，后來才知道，用戶電源問題。


    理論上，西門子和變頻器通訊直接西門子串口通訊模塊就可以的，但現在必須要這個玩意才可以。
    270056303
    努力奮斗趕超富二代
    級別: 探索解密
    精華主題: 0
    發帖數量: 53 個
    工控威望: 138 點
    下載積分: 627 分
    在線時間: 35(小時)
    注冊時間: 2010-09-22
    最后登錄: 2024-11-16
    查看270056303的 主題 / 回貼
    7樓  發表于: 2018-08-08 10:51
    注意地址
    270056303
    努力奮斗趕超富二代
    級別: 探索解密
    精華主題: 0
    發帖數量: 53 個
    工控威望: 138 點
    下載積分: 627 分
    在線時間: 35(小時)
    注冊時間: 2010-09-22
    最后登錄: 2024-11-16
    查看270056303的 主題 / 回貼
    8樓  發表于: 2018-08-08 10:52
    地址和通訊指令的版本 別用高版本 我那時候 用高版本不好用 用低版本居然好用 具體為啥 我也不知道
    本帖最近評分記錄：
  • 下載積分:+1(yu655792) 1500的通訊塊就一種，你 ..
    yu655792
    多行動，夢想就不遠
    級別: 略有小成

    精華主題: 0
    發帖數量: 147 個
    工控威望: 268 點
    下載積分: 21381 分
    在線時間: 436(小時)
    注冊時間: 2012-09-25
    最后登錄: 2024-10-24
    查看yu655792的 主題 / 回貼
    9樓  發表于: 2018-08-08 13:17
    引用
    引用第8樓270056303于2018-08-08 10:52發表的  :
    地址和通訊指令的版本 別用高版本 我那時候 用高版本不好用 用低版本居然好用 具體為啥 我也不知道


    1500的CPU  modbus就一個通訊塊，沒有新舊之分的。你說的通訊地址   03讀開始就是40001的
    yu655792
    多行動，夢想就不遠
    級別: 略有小成

    精華主題: 0
    發帖數量: 147 個
    工控威望: 268 點
    下載積分: 21381 分
    在線時間: 436(小時)
    注冊時間: 2012-09-25
    最后登錄: 2024-10-24
    查看yu655792的 主題 / 回貼
    10樓  發表于: 2018-08-09 14:55
    最終定稿：
                     增加485信號增強器已經正常通訊成功。
    270056303
    努力奮斗趕超富二代
    級別: 探索解密
    精華主題: 0
    發帖數量: 53 個
    工控威望: 138 點
    下載積分: 627 分
    在線時間: 35(小時)
    注冊時間: 2010-09-22
    最后登錄: 2024-11-16
    查看270056303的 主題 / 回貼
    11樓  發表于: 2018-08-14 09:52
    我做過
    • «
