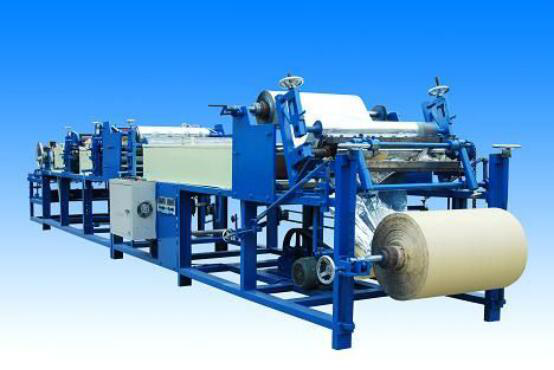

上膠、貼錫、刷黃、印花、裁切，紙錢機多道控制系統（多色套色印刷機械）
上膠、貼錫、刷黃、印花、裁切，紙錢機多道控制系統（多色套色印刷機械）系統功能
印刷機械重點難點在于在印制多種配色時，由于機械偏差導致多種顏色的印制出現套色位移偏差，印刷機的套色成為印刷行業的一個重點攻克的難題。本系統采用變頻器控制主軸送紙，無緩沖式數字型張力控制輔助收紙，色標加編碼器反饋方式取得多色之間的偏差，數字伺服進行實時調整套色偏差，印刷結束還可采用數字伺服直接進行滾刀裁切。整機工作可達80米/分鐘，且無緩沖機構結構簡化，體積極大縮小。使用耐特PLC的運動控制功能，極大提高設備系統的使用性能，提高生產效率
控制系統特點
1、系統采用色標加編碼器的方式識別紙張運行的位置，編碼器識別位置，色標確定一個初始點
2、上膠、貼錫、刷黃等工序采用位置識別后做各自獨立的位置修正，結合機械時間偏差，可以控制到80米/分鐘時候精度偏差5mm之內
3、印花、裁切等工序采用位置識別后，耐特PLC的運動控制功能可對伺服系統做對應的修正，可以控制到80米/分鐘時候精度偏差0.2mm之內
4、系統使用自動處理余數算法，余數自動補償，長期持續運行不會產生累計誤差。
5、系統采用無緩沖式數字張力控制做輔助收紙，簡化結構難度，簡化機構體積節約成本。
6、系統采用開機自動識別位置，換卷時減少?gòu)U品率。
7、系統設置自動溫控烘干功能，保障設備開啟后，收卷處不會黏連
該系統用到的耐特PLC型號CPU224XP DC/DC/DC EM235(或EM231RTD) EM223
