樓主  發表于: 2019-02-13 16:51
初接觸三菱飼服,有一套舊的飼服練手,FX2N+MR-J3-10A+HF-KP053,但端子臺MR-TB50是原裝的,沒標識,想請教一下各們大神,端子臺MR-TB50的端子位是怎樣定義的,是按什么規格?在工控人家園搜不到手冊,要參考那個文檔?
  先謝了!
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2850 個
工控威望: 3622 點
下載積分: 3527 分
在線時間: 3815(小時)
注冊時間: 2007-11-04
最后登錄: 2025-01-22
查看tingfenghu的 主題 / 回貼
1樓  發表于: 2019-02-13 18:10
端子臺只是方便接線,
不知道定義,自己用方用表量一下。
二手PLC,觸摸屏,伺服驅動,各類氣動設備
http://shop58129605.taobao.com/
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3686 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
2樓  發表于: 2019-02-13 18:21
端子排上有針腳號,比如1 2 3 4 5 6 7  或者SG  PP PN這樣的字母。對照手冊看。手冊上有講哪個針腳或者哪個字母是什么作用。
打個醬油,懂的不多
水平有限,能幫則幫
互相幫助,共同進步
guoqing3511
隨風飄蕩
級別: 家園常客
精華主題: 0
發帖數量: 478 個
工控威望: 627 點
下載積分: 1466 分
在線時間: 237(小時)
注冊時間: 2016-06-03
最后登錄: 2025-01-08
查看guoqing3511的 主題 / 回貼
3樓  發表于: 2019-02-14 17:35
對應伺服CN1的針腳是一模一樣的,10腳脈沖,35腳方向等等,。。。。
hzl831018
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 328 點
下載積分: 2141 分
在線時間: 434(小時)
注冊時間: 2013-03-27
最后登錄: 2025-01-23
查看hzl831018的 主題 / 回貼
4樓  發表于: 2019-02-16 08:35
三樓說的對,端子排上的號碼對CN1口的號碼,直接接線就對了
佛系少年武功
級別: 探索解密
精華主題: 0
發帖數量: 124 個
工控威望: 198 點
下載積分: 945 分
在線時間: 29(小時)
注冊時間: 2018-03-11
最后登錄: 2023-05-25
查看佛系少年武功的 主題 / 回貼
5樓  發表于: 2019-02-16 16:52
居然還有這種好東西,都不知道...
cmos8262
活著的目標就是努力實現夢想
級別: 探索解密
精華主題: 0
發帖數量: 81 個
工控威望: 197 點
下載積分: 12139 分
在線時間: 76(小時)
注冊時間: 2017-12-24
最后登錄: 2023-02-21
查看cmos8262的 主題 / 回貼
6樓  發表于: 2019-02-16 23:00

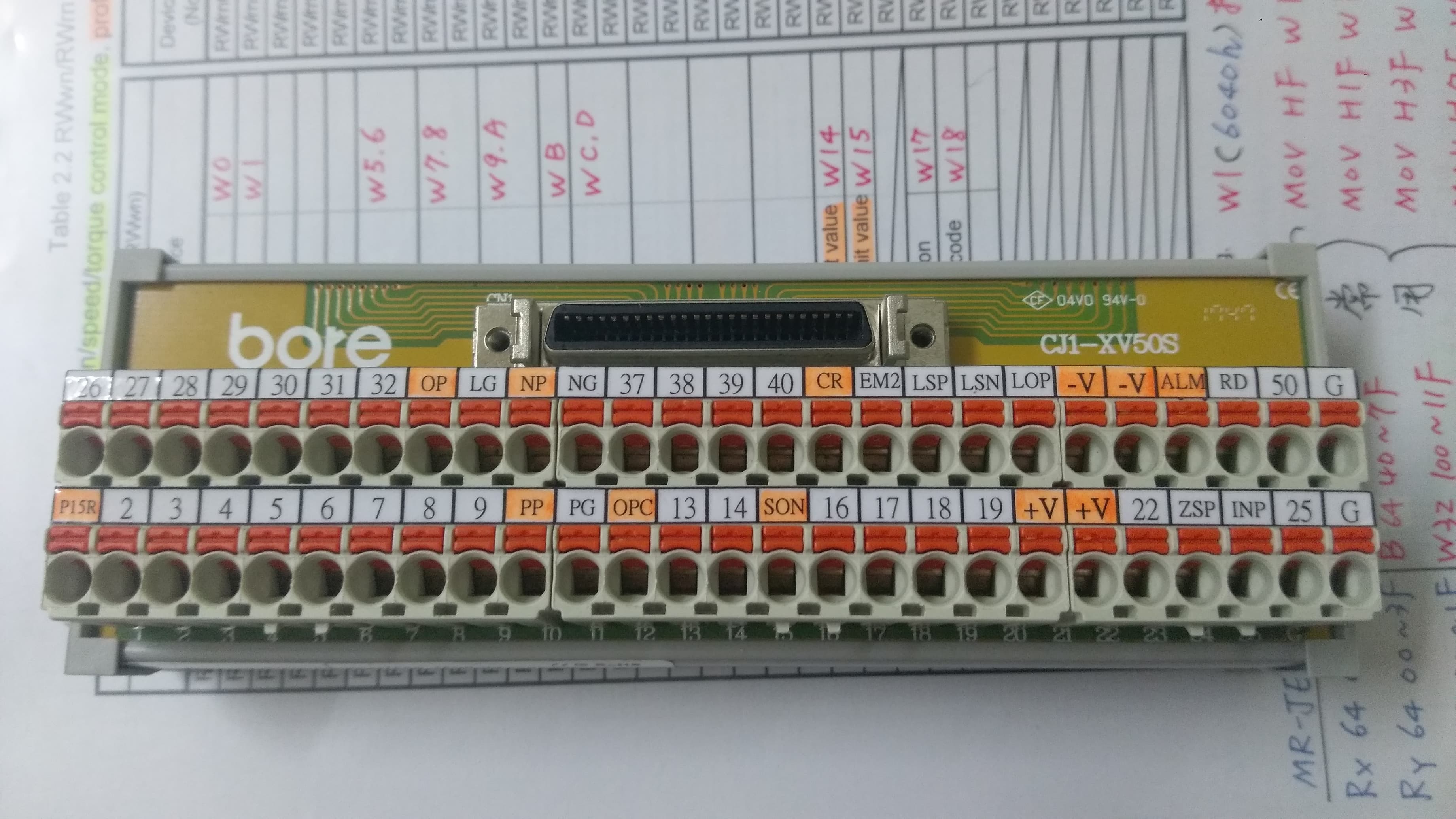

描述:Bore CJ1-XV50S
圖片:
引用
引用樓主fhpyw于2019-02-13 16:51發表的 請教三菱中繼端子臺MR-TB50端子位定義。 :
初接觸三菱飼服,有一套舊的飼服練手,FX2N+MR-J3-10A+HF-KP053,但端子臺MR-TB50是原裝的,沒標識,想請教一下各們大神,端子臺MR-TB50的端子位是怎樣定義的,是按什么規格?在工控人家園搜不到手冊,要參考那個文檔?
  先謝了!


端子上原本的數字也是1.2.3...,自己用EXCEL打上簡碼,給你參考。
此為定位模式
