樓主  發表于: 2019-04-29 16:26
圖片:
圖片:
圖片:
準備用松下的FP-X C30PLC通過MODBUS RTU通訊方式控制三臺蠕動泵定量停機,蠕動泵的通訊協議有,由于水平有限,沒弄過不知道怎么入手,懇請師傅們有空幫忙編個例程,感激不盡!

本帖最近評分記錄:
  • 下載積分:+1(葛任柱)
  • 學專業技能,交痛快朋友。喜歡我們的工控人家園。
    yl_pan
    級別: 略有小成
    精華主題: 0
    發帖數量: 222 個
    工控威望: 302 點
    下載積分: 10505 分
    在線時間: 440(小時)
    注冊時間: 2010-03-11
    最后登錄: 2024-10-17
    查看yl_pan的 主題 / 回貼
    1樓  發表于: 2019-04-29 21:04
    先用串口助手把你想用的指令和泵的通訊測試好,再用寫就好了
    weilifang25
    級別: 探索解密
    精華主題: 0
    發帖數量: 24 個
    工控威望: 120 點
    下載積分: 2301 分
    在線時間: 60(小時)
    注冊時間: 2018-11-24
    最后登錄: 2024-07-12
    查看weilifang25的 主題 / 回貼
    2樓  發表于: 2019-04-29 22:54
    水平有限,就出錢,盡管我也不會
    m046
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 341 個
    工控威望: 539 點
    下載積分: 15317 分
    在線時間: 670(小時)
    注冊時間: 2007-04-17
    最后登錄: 2025-02-26
    查看m046的 主題 / 回貼
    3樓  發表于: 2019-04-30 08:43

    學專業技能,交痛快朋友。喜歡我們的工控人家園。
    m046
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 341 個
    工控威望: 539 點
    下載積分: 15317 分
    在線時間: 670(小時)
    注冊時間: 2007-04-17
    最后登錄: 2025-02-26
    查看m046的 主題 / 回貼
    4樓  發表于: 2019-04-30 08:44
    我相信論壇有好心的大神在的
    學專業技能,交痛快朋友。喜歡我們的工控人家園。
    m046
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 341 個
    工控威望: 539 點
    下載積分: 15317 分
    在線時間: 670(小時)
    注冊時間: 2007-04-17
    最后登錄: 2025-02-26
    查看m046的 主題 / 回貼
    5樓  發表于: 2019-04-30 08:46
    謝謝
    引用
    引用第1樓yl_pan于2019-04-29 21:04發表的  :
    先用串口助手把你想用的指令和泵的通訊測試好,再用寫就好了
    學專業技能,交痛快朋友。喜歡我們的工控人家園。
    wuyanqian
    級別: 探索解密
    精華主題: 0
    發帖數量: 10 個
    工控威望: 106 點
    下載積分: 700 分
    在線時間: 9(小時)
    注冊時間: 2017-04-28
    最后登錄: 2019-08-26
    查看wuyanqian的 主題 / 回貼
    6樓  發表于: 2019-04-30 09:13
    你應該先看看指令格式,根據格式去發,或者你把指令格式發出來看看
    m046
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 341 個
    工控威望: 539 點
    下載積分: 15317 分
    在線時間: 670(小時)
    注冊時間: 2007-04-17
    最后登錄: 2025-02-26
    查看m046的 主題 / 回貼
    7樓  發表于: 2019-04-30 09:36
    圖片:

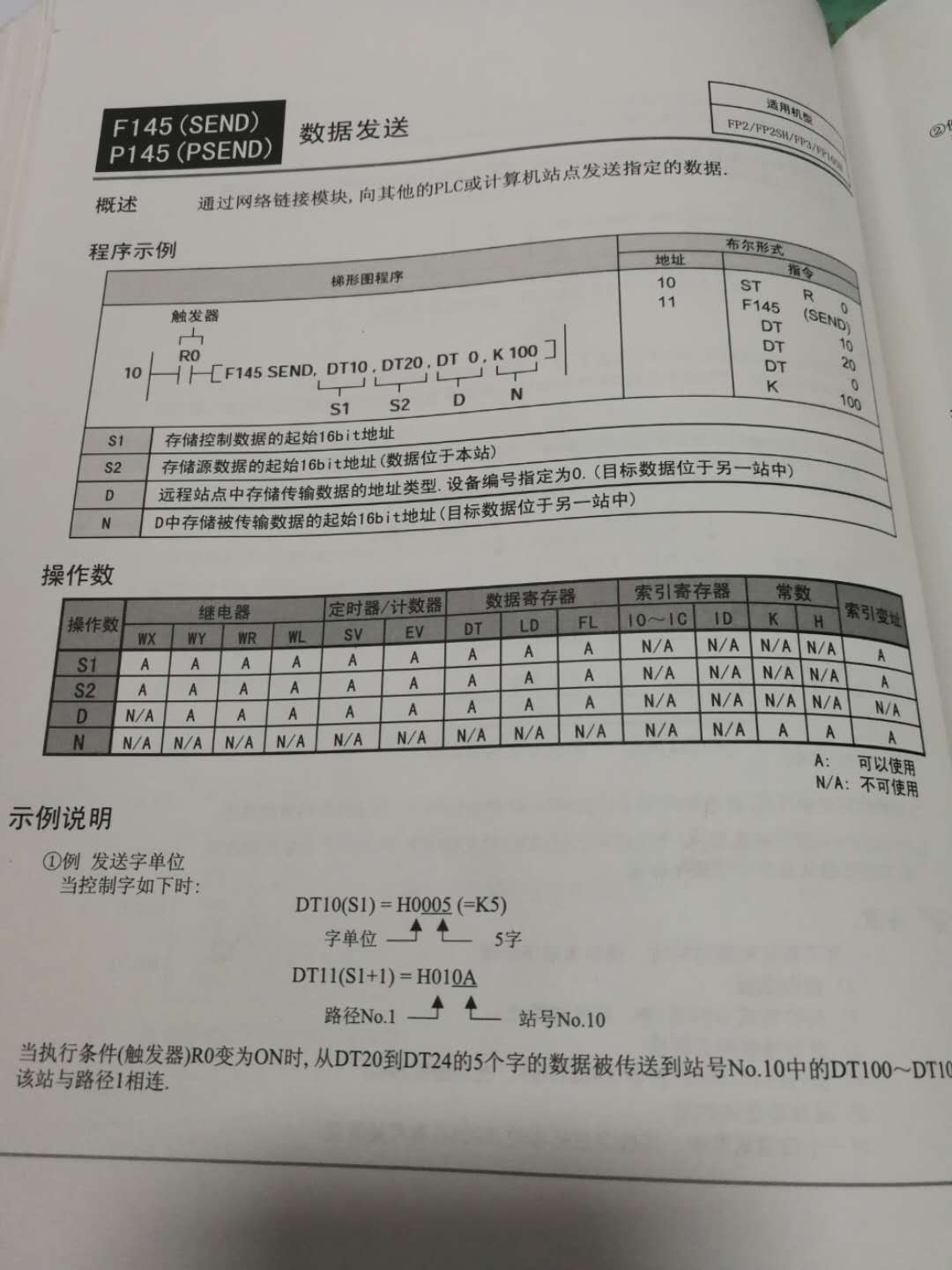

    謝謝,松下的指令應該是用F145
    引用
    引用第6樓wuyanqian于2019-04-30 09:13發表的  :
    你應該先看看指令格式,根據格式去發,或者你把指令格式發出來看看
    學專業技能,交痛快朋友。喜歡我們的工控人家園。
    892777011
    級別: 略有小成
    精華主題: 0
    發帖數量: 213 個
    工控威望: 334 點
    下載積分: 1052 分
    在線時間: 181(小時)
    注冊時間: 2014-06-24
    最后登錄: 2021-11-21
    查看892777011的 主題 / 回貼
    8樓  發表于: 2019-05-02 12:58
    先找個串口調試助手,再找下ASCII碼表,按照第一張圖里的幀格式在串口調試助手里面發送數據,直到能通訊上,通訊上后把PLC鏈接到串口調試助手上,用PLC發送數據,直到能發送正確的通訊幀,31H 33H 34H CRC校驗字符,這個格式自己對照幀格式看
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 984 個
    工控威望: 8886 點
    下載積分: 12531 分
    在線時間: 933(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-03-03
    查看anlyl2014的 主題 / 回貼
    9樓  發表于: 2019-05-02 14:42
    簡單講一下:
    1.通訊格式:9600.RTU 8N1
    2.寄存器0012H為控制字,給它寫入1為啟動,寫入2為停止;
    3.寄存器0016H,0017H是當前流量值,此2個寄存器組成32位數,讀出后在PLC作比較,判斷是否啟動;這里說的不一定正確,只是根據你貼的東西舉例
    沒用過松下的FP-X C30PLC,無法幫你,如果用FX3U的可參考論壇例程,如果用HMI做更簡單,若有需要,我可以發一個用臺達HMI讀MODBUS RTU從站的例子給你參考
    你最好上傳完整的使用手冊
    [ 此帖被anlyl2014在2019-05-02 14:52重新編輯 ]
    活到老,學到老!
    微信號:anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開,沒密碼
    shcaoxianyon
    你的觀望俺的希望
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 817 個
    工控威望: 1152 點
    下載積分: 4213 分
    在線時間: 401(小時)
    注冊時間: 2009-03-24
    最后登錄: 2025-03-03
    查看shcaoxianyon的 主題 / 回貼
    10樓  發表于: 2019-05-02 15:12
    引用
    引用第9樓anlyl2014于2019-05-02 14:42發表的  :
    簡單講一下:
    1.通訊格式:9600.RTU 8N1
    2.寄存器0012H為控制字,給它寫入1為啟動,寫入2為停止;
    3.寄存器0016H,0017H是當前流量值,此2個寄存器組成32位數,讀出后在PLC作比較,判斷是否啟動;這里說的不一定正確,只是根據你貼的東西舉例
    沒用過松下的FP-X C30PLC,無法幫你,如果用FX3U的可參考論壇例程,如果用HMI做更簡單,若有需要,我可以發一個用臺達HMI讀MODBUS RTU從站的例子給你參考
    .......

    樓上是正解啊
    john42tw
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1281 個
    工控威望: 6112 點
    下載積分: 53378 分
    在線時間: 1125(小時)
    注冊時間: 2012-04-24
    最后登錄: 2025-03-03
    查看john42tw的 主題 / 回貼
    11樓  發表于: 2019-05-03 07:29
    找松下供應商幫忙
    跟它買,找它處理。
    • «
