樓主  發表于: 2019-07-13 09:25

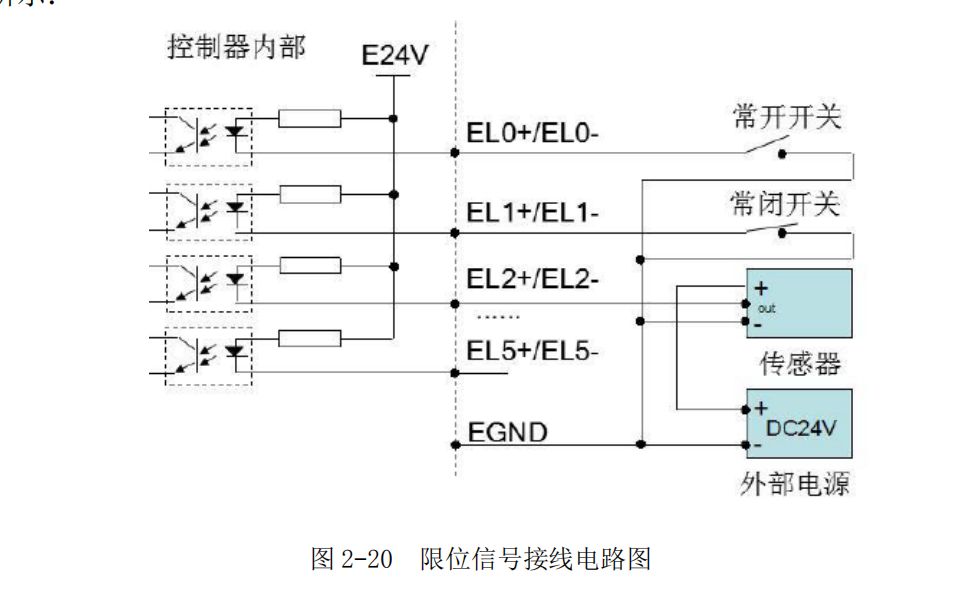

圖片:


請問控制器的限位信號EL0是接到傳感器的哪根線上,
傳感器好像有二種,一種是二根線的,另一種是三根線的,這個圖像好像有點怪畫得
error_right
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 141 點
下載積分: 752 分
在線時間: 40(小時)
注冊時間: 2013-01-03
最后登錄: 2024-12-13
查看error_right的 主題 / 回貼
1樓  發表于: 2019-07-13 09:32
從圖上看,EL0與傳感器無關,它只受常開開關控制。
jinle520
QQ:229441204
級別: 家園常客

精華主題: 0
發帖數量: 499 個
工控威望: 684 點
下載積分: 2467 分
在線時間: 456(小時)
注冊時間: 2013-05-31
最后登錄: 2025-01-09
查看jinle520的 主題 / 回貼
2樓  發表于: 2019-07-13 09:36
這圖沒錯,非常的標準。

傳感器常用是有2種,一種二條線,一種三條線。

二條線--棕色線接輸入,藍色線接0V;
三條線--棕色線接+24V,黑色線接輸入,藍色線接0V。

在電控行業里,這都是標準線顏色,標準的接法。
本帖最近評分記錄:
  • 下載積分:+1(住歸為) 熱心助人!
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1546 個
    工控威望: 1769 點
    下載積分: 6268 分
    在線時間: 644(小時)
    注冊時間: 2014-06-16
    最后登錄: 2025-01-07
    查看langui的 主題 / 回貼
    3樓  發表于: 2019-07-13 09:45
    照2樓接就沒錯,還有一種是4線的,黑白線分別是常開和常閉。
    本帖最近評分記錄:
  • 下載積分:+1(住歸為) 熱心助人!
    sarazyn
    級別: 略有小成
    精華主題: 0
    發帖數量: 145 個
    工控威望: 397 點
    下載積分: 5319 分
    在線時間: 50(小時)
    注冊時間: 2019-04-03
    最后登錄: 2023-03-11
    查看sarazyn的 主題 / 回貼
    4樓  發表于: 2019-07-13 10:14
    接out,但是要注意控制器接收的是負電源,所以要選用NPN型的傳感器,如果不確定,就把傳感器接上電觸發后用萬用表量輸出的電壓。
    傳感器接線就是棕正藍負黑輸出。量那根黑線就行。
    wsad2000
    級別: 正式會員
    精華主題: 0
    發帖數量: 36 個
    工控威望: 89 點
    下載積分: 820 分
    在線時間: 10(小時)
    注冊時間: 2018-11-21
    最后登錄: 2020-05-25
    查看wsad2000的 主題 / 回貼
    5樓  發表于: 2019-07-21 09:11
    接傳感器常開就是了。
    linf林峰
    工欲善其事,必先利其器。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 96 個
    工控威望: 3275 點
    下載積分: 3309 分
    在線時間: 187(小時)
    注冊時間: 2011-04-11
    最后登錄: 2023-11-27
    查看linf林峰的 主題 / 回貼
    6樓  發表于: 2019-07-23 10:30
    選型npn輸出傳感器,不管它幾根線的,輸出點接EL2。
