jeffrey1323
級別: 工控俠客
精華主題: 0
發帖數量: 63 個
工控威望: 2668 點
下載積分: 10675 分
在線時間: 318(小時)
注冊時間: 2019-05-30
最后登錄: 2024-11-14
查看jeffrey1323的 主題 / 回貼
樓主  發表于: 2019-11-13 10:10

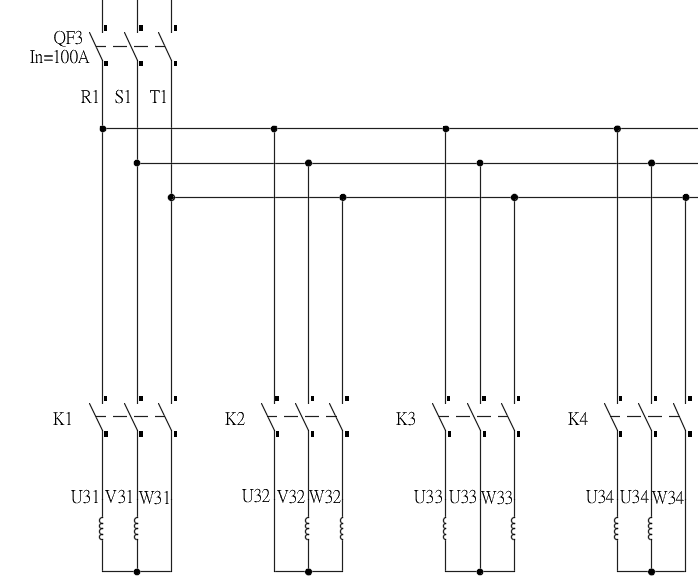

電熱管接線,這樣可以嗎?每?jī)芍挥靡粋接觸器控制,電壓380V


謝謝各位大大的回覆,這案子不用SSR或SCR控制直接380V輸出,但需依溫度不同由PLC控制  2 ,4 ,6 ,8 只電熱管加熱,所以用不到3個接線方法



[ 此帖被jeffrey1323在2019-11-14 11:21重新編輯 ]
wzy139076378
年輕不是你玩的理由,而是你奮斗的資本。
級別: 網絡英雄
精華主題: 0
發帖數量: 432 個
工控威望: 11963 點
下載積分: 1904 分
在線時間: 961(小時)
注冊時間: 2013-10-31
最后登錄: 2024-11-17
查看wzy139076378的 主題 / 回貼
1樓  發表于: 2019-11-13 10:41
加熱管是220V的話,兩根會燒掉、
三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話(微信)19951564598,我的時間比較自由,期待您的來電咨詢。
jeffrey1323
級別: 工控俠客
精華主題: 0
發帖數量: 63 個
工控威望: 2668 點
下載積分: 10675 分
在線時間: 318(小時)
注冊時間: 2019-05-30
最后登錄: 2024-11-14
查看jeffrey1323的 主題 / 回貼
2樓  發表于: 2019-11-13 10:46
引用
引用第1樓wzy139076378于2019-11-13 10:41發表的  :
加熱管是220V的話,兩根會燒掉、

加熱管是380V的話,就可以嗎
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
3樓  發表于: 2019-11-13 10:58
這圖紙看著怎么總覺得哪里不對勁。
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
4樓  發表于: 2019-11-13 11:00
一般加熱管都是固態繼電器控制的,頻繁通斷,接觸器很容易燒觸點。。。
jeffrey1323
級別: 工控俠客
精華主題: 0
發帖數量: 63 個
工控威望: 2668 點
下載積分: 10675 分
在線時間: 318(小時)
注冊時間: 2019-05-30
最后登錄: 2024-11-14
查看jeffrey1323的 主題 / 回貼
5樓  發表于: 2019-11-13 11:05
引用
引用第4樓jeffwang2011于2019-11-13 11:00發表的  :
一般加熱管都是固態繼電器控制的,頻繁通斷,接觸器很容易燒觸點。。。

這案子不用SSR或SCR控制,直接380V輸出.依溫度不同要切換 2 ,4 ,6 ,8只加熱
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22555 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2024-11-10
查看twingo49的 主題 / 回貼
6樓  發表于: 2019-11-13 11:10
電熱管確定是380就可以,沒問題
jeffrey1323
級別: 工控俠客
精華主題: 0
發帖數量: 63 個
工控威望: 2668 點
下載積分: 10675 分
在線時間: 318(小時)
注冊時間: 2019-05-30
最后登錄: 2024-11-14
查看jeffrey1323的 主題 / 回貼
7樓  發表于: 2019-11-13 11:31
引用
引用第6樓twingo49于2019-11-13 11:10發表的  :
電熱管確定是380就可以,沒問題

好的~謝謝
sxguozhifeng
級別: 略有小成
精華主題: 0
發帖數量: 380 個
工控威望: 421 點
下載積分: 26938 分
在線時間: 89(小時)
注冊時間: 2019-05-14
最后登錄: 2022-12-21
查看sxguozhifeng的 主題 / 回貼
8樓  發表于: 2019-11-13 14:35
電熱管是多少電壓得,380可以,
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11361 個
工控威望: 18518 點
下載積分: 12028 分
在線時間: 2686(小時)
注冊時間: 2013-01-31
最后登錄: 2024-11-02
查看往事如風的 主題 / 回貼
9樓  發表于: 2019-11-13 16:56
加熱管380V用三角形接法,你這種星形短接一相理論上也可用,但浪費接觸器一副觸點(不太理解)。如果星形接法帶三個負載,你的額定輸出功率就小了
三人行者必有我?guī)?,擇其善者而從之
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2845 個
工控威望: 3617 點
下載積分: 3517 分
在線時間: 3801(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-17
查看tingfenghu的 主題 / 回貼
10樓  發表于: 2019-11-13 21:31
接線沒有問題,浪費一組觸點
最好每組發熱管加一個漏電開關,
方便檢修,發熱管屬于易損件.
二手PLC,觸摸屏,伺服驅動,各類氣動設備
http://shop58129605.taobao.com/
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 557 個
工控威望: 848 點
下載積分: 35337 分
在線時間: 274(小時)
注冊時間: 2013-08-01
最后登錄: 2024-10-20
查看ajd186的 主題 / 回貼
11樓  發表于: 2019-11-13 21:39
樓上說的浪費一組觸點,我就奇怪了,哪組浪費了?
每個接觸器都有一組觸點的電流是另外兩組的和。
  • «
