樓主  發表于: 2019-12-25 16:56
1. 系統概述

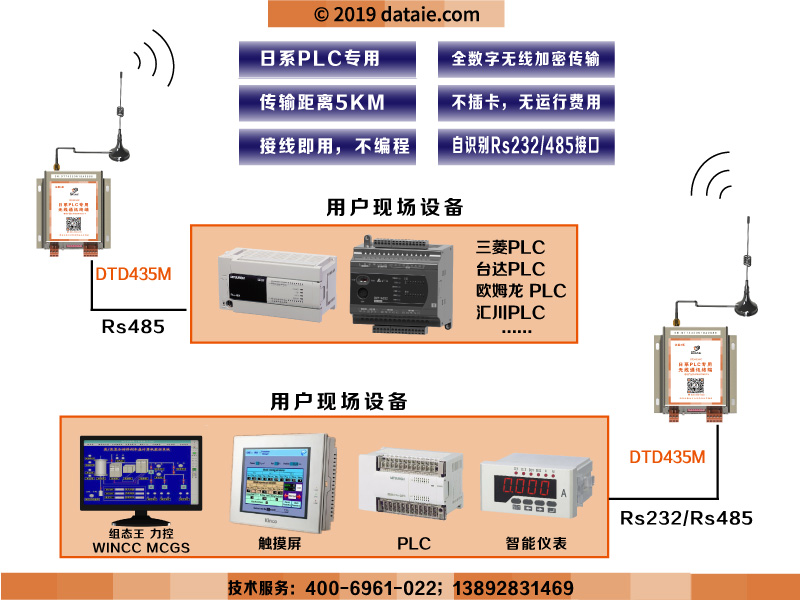

三菱 PLC FX3u 可以使用專用下載線通過計算機串口下載程序，同樣也可以使用自制下載線纜，連接西安達泰電子無線模塊 DTD435M 進行遠程無線下載程序，計算機端采用 RS232 或者 RS485 將計算機端與無線模塊連接， PLC 端同樣使用 RS232 轉 RS485 將把無線模塊接收到的下載數據通過 RS232 口與自制編程電纜連接。系統結構如下圖所示：

2. 編程線制作

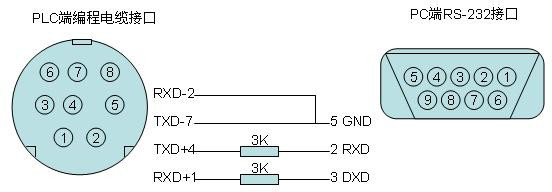

PLC 編程電纜是八針的選型接頭，與 RS232 的 DB9 接線如下圖所示：


將自制電纜與 PLC 連接。

3. 參數設置

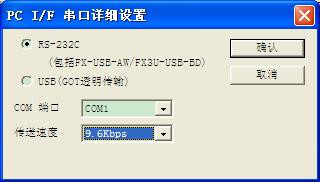

西安達泰電子的 DTD435M 均采用 9600 8N1。GX Developer 編程軟件下載參數如下圖所示，串口與插入 PC 的串口驅動顯示的一致。


4. 實例總結

三菱 PLC FX 系列 PLC 通過西安達泰電子無線模塊 DTD435M 可以完成程序的無線下載，并能實時進行在線監控與調試。





[ 此帖被用心回復在2019-12-25 17:02重新編輯 ]
微信公眾號：DTD110HF
PLC無線通訊方案
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1002 個
工控威望: 2680 點
下載積分: 22469 分
在線時間: 274(小時)
注冊時間: 2013-03-30
最后登錄: 2024-11-06
查看工控劍俠666的 主題 / 回貼
1樓  發表于: 2019-12-25 17:01
宣傳的可以啊，西安達泰的代理商嗎
工控人加油
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 9355 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-25
查看anlyl2014的 主題 / 回貼
2樓  發表于: 2019-12-27 16:39
傳輸距離多少?
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
用心回復
大道至簡
級別: 家園常客
精華主題: 0
發帖數量: 380 個
工控威望: 772 點
下載積分: 1744 分
在線時間: 133(小時)
注冊時間: 2017-03-08
最后登錄: 2024-11-25
查看用心回復的 主題 / 回貼
3樓  發表于: 2020-09-07 11:03
傳輸距離目前最遠可以達到20公里，根據需求不同，幾百米，一公里，三公里，五公里，十公里的設備都有，最近整理了一些主流PLC(西門子，施耐德，三菱，臺達，）與觸摸屏，DCS之間的無線通訊的例程，需要的話私信我啊。。
微信公眾號：DTD110HF
PLC無線通訊方案
guangyu85
工程師
級別: 家園常客
精華主題: 1 篇
發帖數量: 520 個
工控威望: 831 點
下載積分: 5757 分
在線時間: 388(小時)
注冊時間: 2011-06-13
最后登錄: 2024-11-25
查看guangyu85的 主題 / 回貼
4樓  發表于: 2020-09-08 10:28
一看到傳輸速率9600kbs，就沒有再看下去的欲望了。
sunnykmc
SunnyKMC
級別: 工控俠客
精華主題: 0
發帖數量: 287 個
工控威望: 3745 點
下載積分: 28918 分
在線時間: 413(小時)
注冊時間: 2014-04-20
最后登錄: 2024-08-27
查看sunnykmc的 主題 / 回貼
5樓  發表于: 2020-09-08 10:34
速率9600kbs，這是要喝幾杯茶或咖啡的等待時間
ytzidonghua
plc 觸摸屏 自動化技術培訓等電話0535-6380506
級別: 網絡英雄
精華主題: 0
發帖數量: 2374 個
工控威望: 6993 點
下載積分: 4374 分
在線時間: 363(小時)
注冊時間: 2006-09-27
最后登錄: 2024-11-24
查看ytzidonghua的 主題 / 回貼
6樓  發表于: 2020-09-10 09:09
遠程控制模塊 網關都可以實現遠程下載程序了
還有云屏
直接云plc也很多了
plc 觸摸屏 變頻器 編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com
sxguozhifeng
級別: 略有小成
精華主題: 0
發帖數量: 380 個
工控威望: 421 點
下載積分: 26938 分
在線時間: 89(小時)
注冊時間: 2019-05-14
最后登錄: 2022-12-21
查看sxguozhifeng的 主題 / 回貼
7樓  發表于: 2020-09-10 10:43
學習學習。
