工控人家園 綜合討論 基恩士KV-MC20V定位模塊-->東方步進馬達AZD-K硬件連接問題

licx66

級別: 略有小成

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 216 個
工控威望: 351 點
下載積分: 3318 分
在線時間: 150(小時)
注冊時間: 2011-03-21
最后登錄: 2022-04-26
查看licx66的主題 / 回貼

樓主發表于: 2020-03-08 00:03

只看樓主 | 小中大

最近手頭有套基恩士PLC- KV-MC20V定位模塊與東方步進馬達AZD-K

想測試玩玩

目前電路圖有了不敢上電測試

請熟悉的大神們幫忙看看硬件連接是否有問題--感謝

硬件=基恩士PLC- KV-MC20V定位模塊+東方步進馬達AZD-K

控制要求脈沖控制

描述：硬件連接電路圖
附件：

TEST KV-MC20---AZD-K.pdf (65 K) 下載次數:36
網站提示: 請不要用迅雷下載附件，容易出錯

0zhang9

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 179 點
下載積分: 946 分
在線時間: 70(小時)
注冊時間: 2018-08-14
最后登錄: 2023-12-12
查看0zhang9的主題 / 回貼

1樓發表于: 2020-03-08 19:44

只看該作者 | 小中大

怕毛線步進就那么幾根線
電壓別接錯 又不會燒
實踐出真知

風云99

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 11197 點
下載積分: 21246 分
在線時間: 376(小時)
注冊時間: 2012-06-04
最后登錄: 2025-01-25
查看風云99的主題 / 回貼

2樓發表于: 2020-03-08 20:54

只看該作者 | 小中大

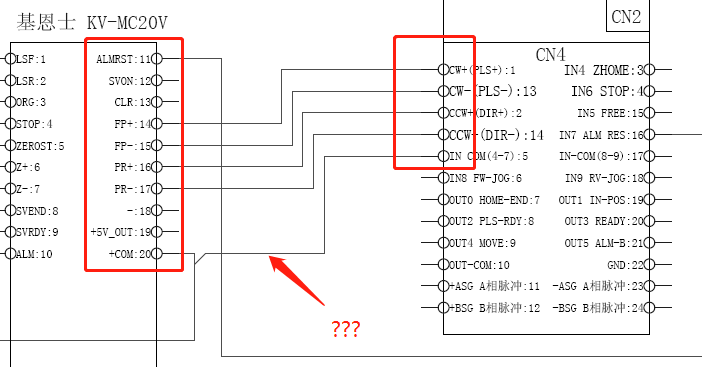

圖片：

圖有問題，不能工作哦

樓主留言：

IN COM 4-7 為IN7 ALARM RESET (報警復位)

看不懂問題出在哪--還請?jiān)斀?
感謝

fzq0425

感謝遇到工控人家園

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 275 個
工控威望: 318 點
下載積分: 4312 分
在線時間: 19(小時)
注冊時間: 2019-09-21
最后登錄: 2020-05-29
查看fzq0425的主題 / 回貼

3樓發表于: 2020-03-12 08:47

只看該作者 | 小中大

仔細研究產品手冊 虛心向前輩請教

來這里學習
