各位大師好！

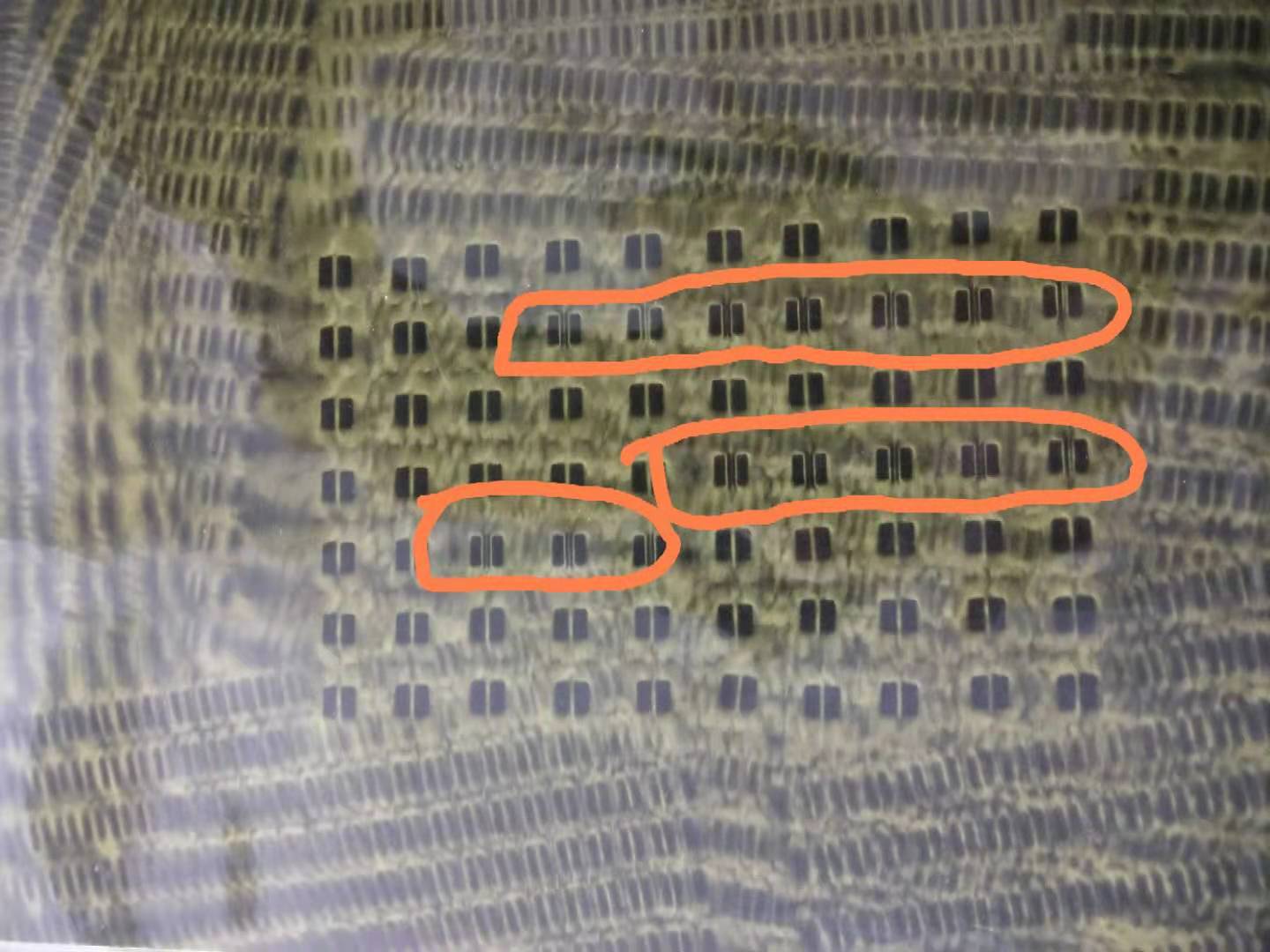

       小弟現在手頭上有一個很棘手的小項目，是利用視覺識別磁鐵的強弱磁面。具體的工藝是這樣的：?jiǎn)T工將矩形的磁鐵放置在一塊表面墊了一層紙片的鐵皮上，橫向10組，縱向7組，一共有70只產品，操作員將產品擺放好之后，再將極性片放在擺好的產品上面，若產品的強磁面朝上，則會在產品的中間呈現一條粗的實線，若產品的弱磁面朝上，則會在產品的中間呈現一條間斷的類似于矩形的形狀。正常的工藝要求的是70只產品的強磁面都是朝上的，弱磁面朝下，但是操作員有的時候會把弱磁面與強磁面顛倒過來，導致有些產品的弱磁面是朝上的。現在的要求是利用視覺來識別這70只產品有沒有出現弱磁面朝上的情況，若有弱磁面朝上的，需要判斷出是哪一個位置的產品弱磁面朝上了。產品如圖片所示，圖片中用框圈起來的產品便是弱磁面朝上的產品。
我現在的問題如下：

（1）國產的視覺用在我的這個場合能不能行？
（2）若國產的視覺可以應用于這個場合，那么請大師們推薦幾款國產的視覺品牌。
（3）我的思路最開始是利用視覺識別出弱磁產品后，發一個開關信號給PLC，但是，現在的問題是有70只產品，就需要有70個開關量輸出信號從視覺發出來給PLC，這樣實在不是最佳的方案，有沒有別的辦法能夠?qū)崿F(xiàn)70個產品位置的判斷？
（4）國產視覺是不是只能與三菱FX5U，Q系列PLC通訊，而不能與FX3U PLC通訊？國產視覺可以與PLC實現485通訊嗎？如果可以實現485通訊，是和哪一種PLC通訊？
（5）在這個項目中，我想用西門子S7-1200PLC，或三菱系列的PLC，但是不知道西門子1200PLC與視覺是怎樣的通訊協議。

各位大師，對于小弟的這個項目有沒有更好的思路，若有更好的思路請不吝指教，謝謝！

2個信號就夠了。PLC跟視覺系統通訊用I/O信號就好了。一個PLC給視覺的觸發拍照信號，一個視覺輸出的就NG/OK信號。
不用什么232 485 以太網什么的。

視覺 系統我們也做可以PM我

LZ這個相對還是比較簡單的,甚至是很容易做的,只是LZ看樣子從來沒有接觸過視覺系統而已.

你這個三千做得,三萬也做得,三十萬也做得,但是效果不好說,還要看現場實際情況,做完測試才能說預期效果好不好.

以及2020年了,凡是能走通信一律不搞IO,IO多麻煩,換句話說不帶通信的視覺系統基本上不考慮,至于相機和PLC怎么通信這個不需要搞終端應用的人煩神,廠家會搞定的,而且你這個應用,不推薦上PC系統,直接智能相機搞定最方便,現在國產智能相機也有.

LS的兄弟不要著急攬生意,你需求都沒看明白,人家不僅僅要整體的OK / NG還要把錯誤的地址點出來,看起來后面要做個大屏幕帶矩陣顯示的,通過的給個綠點,不通過給個紅點~

不需要視覺系統給PLC數據的就不需要通訊，I/O是最簡單方便的。幾根線就搞定的事情。為啥搞通訊呢？搞通訊的話要看視覺系統用串口還是網口，你PLC這邊還要對應有多余串口或者網口還要確定通訊協議。I/O簡單直觀不扯皮，一目了然。做的多你就懂了

這種需求就判斷NG/OK輸出一個信號給PLC就好了，至于NG/OK要顯示出來這是視覺系統最基本的功能。

引用

引用第1樓我好像是于2020-12-01 09:12發表的  :
2個信號就夠了。PLC跟視覺系統通訊用I/O信號就好了。一個PLC給視覺的觸發拍照信號，一個視覺輸出的就NG/OK信號。
不用什么232 485 以太網什么的。

視覺 系統我們也做可以PM我

我不僅需要判斷這一板產品中有不合格的，還要判斷出具體是哪一個產品不合格。一塊板子上有70只產品，每一只產品都有不合格的可能，也就是我需要判斷出70只產品中具體是那一只產品不合格。
你這邊有沒有好的思路指導一下小弟，小弟不勝感激！

你提需求，視覺廠家調試的時候會把你需要的信號拉出來給你，我有認識視覺的廠家，你要的話可以給你
