liangdan0826
級別: 探索解密
精華主題: 0
發帖數量: 77 個
工控威望: 154 點
下載積分: 1051 分
在線時間: 43(小時)
注冊時間: 2020-12-11
最后登錄: 2024-07-11
查看liangdan0826的 主題 / 回貼
樓主  發表于: 2020-12-22 22:24
圖片:
圖片:
圖片:
圖片:

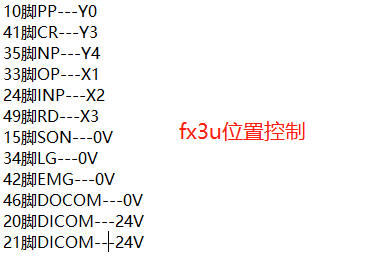

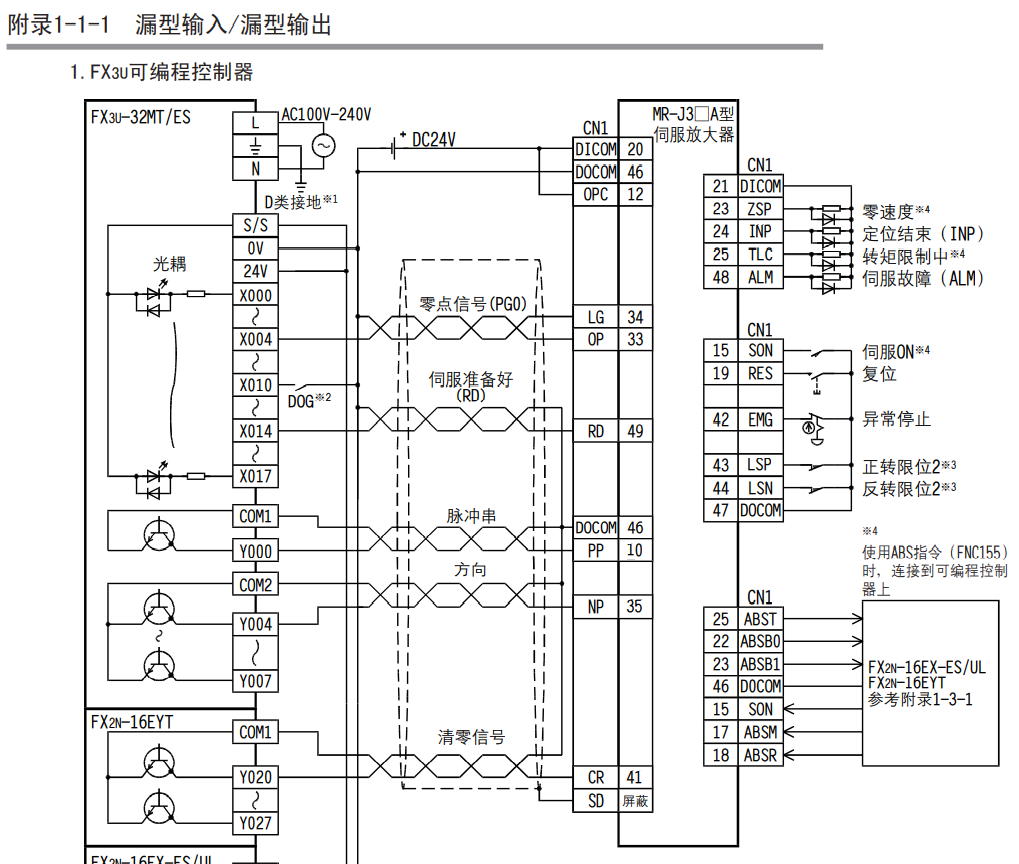

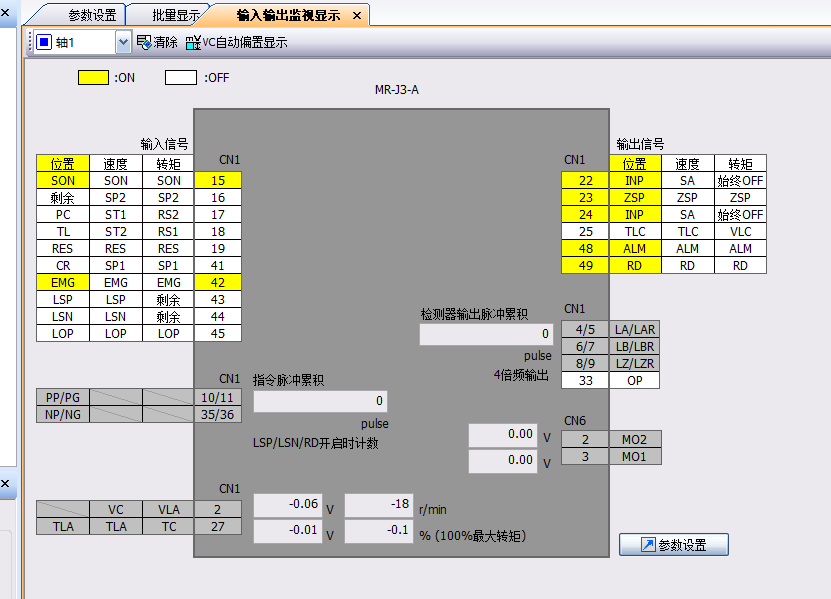

各位大佬,我驅動器型號MR-J3-10A機電型號HF-KP13,PLC型號FX3U,我按手冊位置控制的接線接,怎么控制不了,伺服電機是好的,用USB是可以控制轉動的,但是就是用PLC控制不了,監控是有脈沖輸出的,是不是我接線有問題?還是哪里有問題?求大佬指導一波
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3829 個
工控威望: 4284 點
下載積分: 140148 分
在線時間: 6576(小時)
注冊時間: 2016-10-23
最后登錄: 2025-01-24
查看lin10663的 主題 / 回貼
1樓  發表于: 2020-12-23 08:04
方向呢

努力~學習
QQ:1796367739    VX:IVAN10663
投湖自盡的魚
級別: 略有小成
精華主題: 0
發帖數量: 309 個
工控威望: 362 點
下載積分: 1295 分
在線時間: 307(小時)
注冊時間: 2020-10-23
最后登錄: 2025-01-24
查看投湖自盡的魚的 主題 / 回貼
2樓  發表于: 2020-12-23 08:40
Y3是PLC方向應該接35號點的。
投湖自盡的魚
級別: 略有小成
精華主題: 0
發帖數量: 309 個
工控威望: 362 點
下載積分: 1295 分
在線時間: 307(小時)
注冊時間: 2020-10-23
最后登錄: 2025-01-24
查看投湖自盡的魚的 主題 / 回貼
3樓  發表于: 2020-12-23 08:41
還有那個兩端的上下限位信號LSP LSN用伺服電機軟件屏蔽掉
sicsuilyijun
工控路上學習中
級別: 略有小成
精華主題: 0
發帖數量: 163 個
工控威望: 355 點
下載積分: 768 分
在線時間: 373(小時)
注冊時間: 2009-05-17
最后登錄: 2024-11-18
查看sicsuilyijun的 主題 / 回貼
4樓  發表于: 2020-12-23 09:25

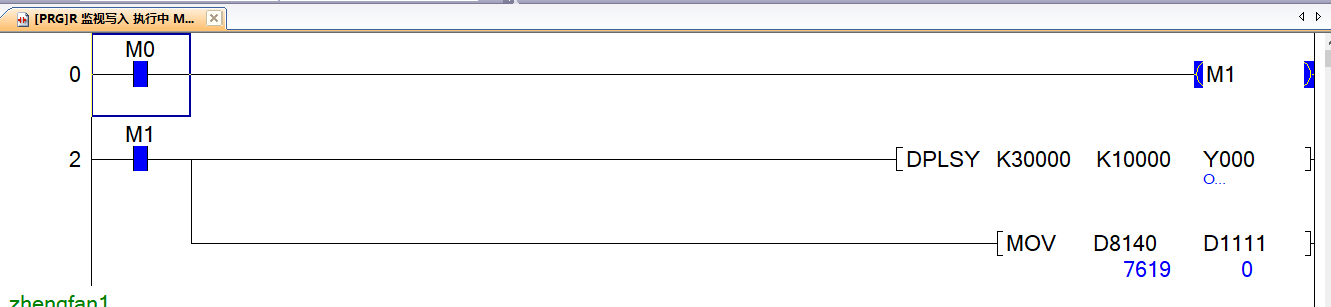

FX3U的Y0脈沖口當前脈沖寄存器應該是D8340,你監控一下。如用PLSY指令讓電機一直運轉,位置脈沖可設為K0。還有伺服參數設置不知對不
[ 此帖被sicsuilyijun在2020-12-23 09:31重新編輯 ]
liangdan0826
級別: 探索解密
精華主題: 0
發帖數量: 77 個
工控威望: 154 點
下載積分: 1051 分
在線時間: 43(小時)
注冊時間: 2020-12-11
最后登錄: 2024-07-11
查看liangdan0826的 主題 / 回貼
5樓  發表于: 2020-12-23 12:32
引用
引用第2樓投湖自盡的魚于2020-12-23 08:40發表的  :
Y3是PLC方向應該接35號點的。

我接Y4應該也沒問題吧
liangdan0826
級別: 探索解密
精華主題: 0
發帖數量: 77 個
工控威望: 154 點
下載積分: 1051 分
在線時間: 43(小時)
注冊時間: 2020-12-11
最后登錄: 2024-07-11
查看liangdan0826的 主題 / 回貼
6樓  發表于: 2020-12-23 12:34
引用
引用第4樓sicsuilyijun于2020-12-23 09:25發表的  :
FX3U的Y0脈沖口當前脈沖寄存器應該是D8340,你監控一下。如用PLSY指令讓電機一直運轉,位置脈沖可設為K0。還有伺服參數設置不知對不

我用D8340監控是有脈沖的,就是電機不動
liangdan0826
級別: 探索解密
精華主題: 0
發帖數量: 77 個
工控威望: 154 點
下載積分: 1051 分
在線時間: 43(小時)
注冊時間: 2020-12-11
最后登錄: 2024-07-11
查看liangdan0826的 主題 / 回貼
7樓  發表于: 2020-12-23 12:39
引用
引用第3樓投湖自盡的魚于2020-12-23 08:41發表的  :
還有那個兩端的上下限位信號LSP LSN用伺服電機軟件屏蔽掉

這個已經設置為ON了
liangdan0826
級別: 探索解密
精華主題: 0
發帖數量: 77 個
工控威望: 154 點
下載積分: 1051 分
在線時間: 43(小時)
注冊時間: 2020-12-11
最后登錄: 2024-07-11
查看liangdan0826的 主題 / 回貼
8樓  發表于: 2020-12-23 12:58
引用
引用第1樓lin10663于2020-12-23 08:04發表的  :
方向呢


方向是35腳,接Y4
投湖自盡的魚
級別: 略有小成
精華主題: 0
發帖數量: 309 個
工控威望: 362 點
下載積分: 1295 分
在線時間: 307(小時)
注冊時間: 2020-10-23
最后登錄: 2025-01-24
查看投湖自盡的魚的 主題 / 回貼
9樓  發表于: 2020-12-23 13:35
那你測一下脈沖Y0端口有沒有輸出,如果有輸出你檢查下焊接的線有沒有問題,如果沒問題你把電機參數用軟件保存發過來,幫你看下
liangdan0826
級別: 探索解密
精華主題: 0
發帖數量: 77 個
工控威望: 154 點
下載積分: 1051 分
在線時間: 43(小時)
注冊時間: 2020-12-11
最后登錄: 2024-07-11
查看liangdan0826的 主題 / 回貼
10樓  發表于: 2020-12-23 21:16
引用
引用第9樓投湖自盡的魚于2020-12-23 13:35發表的  :
那你測一下脈沖Y0端口有沒有輸出,如果有輸出你檢查下焊接的線有沒有問題,如果沒問題你把電機參數用軟件保存發過來,幫你看下

老板這是我的伺服參數,大佬求指點
附件: MR-J3-10A.rar (13 K) 下載次數:17
網站提示: 請不要用迅雷下載附件,容易出錯
投湖自盡的魚
級別: 略有小成
精華主題: 0
發帖數量: 309 個
工控威望: 362 點
下載積分: 1295 分
在線時間: 307(小時)
注冊時間: 2020-10-23
最后登錄: 2025-01-24
查看投湖自盡的魚的 主題 / 回貼
11樓  發表于: 2020-12-30 11:12
沒發現設置有什么問題
  • «
