樓主  發表于: 2021-10-20 09:19
        IGT-SER系列智能網關模塊,支持各種PLC、智能儀表、遠程IO與數據庫之間雙向通訊,既可以讀取設備的數據上報到SQL數據庫,也可以從數據庫查詢數據后寫入到設備;數據庫軟件支持MySQL、SQLServer、PostgreSQL。相關軟件和手冊在附件中。

        IGT-SER系列智能網關模塊可以選擇通過有線網口、WIFI、或者4G無線方式與局域網數據庫、云服務器數據庫對接;網關模塊內植了多種通訊協議驅動,支持網口或者串口方式與PLC設備、智能儀表進行通訊;

        在PLC的通訊端口被觸摸屏占用時,不用增加另外的通訊模塊,按照以下方式直接加入IGT-SER系列智能網關模塊,實現PLC與數據庫雙向通訊,具體原理如下:



       本案例中FX3G的PLC編程口就是被觸摸屏占用了,通過IGT-SER智能網關模塊按照上圖實現與PLC和觸摸屏同時通訊,將PLC寄存器的數據分兩個組,按不同的周期分別上報到SQLServer數據庫。首先通過數據庫工具軟件Navicat連接數據庫,建立好數據表tb_fx_01,如下圖:

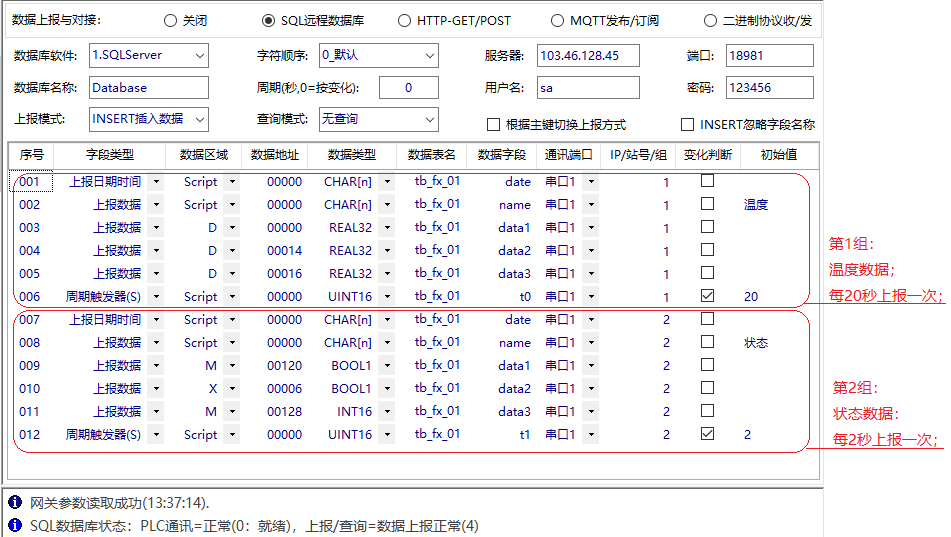

        然后通過智能網關的參數設置軟件(在附件中)設置相關參數,設置好的參數如下圖:



      IGT-SER系列智能網關的串口1連接PLC,串口2連接觸摸屏,智能網關模塊的相關參數設置如下:



        參數設置完成后通過‘參數’->‘參數寫入到網關’將參數寫入到網關模塊,‘工具’->‘重啟網關’,然后‘參數’->‘從網關讀取參數’,在狀態欄會顯示網關的狀態;如果狀態正常,通過數據庫工具軟件Navicat連接數據庫,查看數據表中的數據,如下圖:



        網關模塊也支持邊緣計算,可以將數據進行預處理后上報到數據庫。同時集成了多種PLC協議,以下是常用的PLC類型:
        ◆ FX:  三菱FX系列PLC                                    ◆ QL:  三菱Q/L系列PLC
        ◆ AS:  三菱A系列PLC                                      ◆ OM:  歐姆龍全系列PLC
        ◆ S72S:  西門子S7-200/Smart系列PLC          ◆ S734:  西門子S7-300/400系列PLC
        ◆ S71K:  西門子S7-1200/1500系列PLC          ◆ MBS:  施耐德等Modbus兼容PLC
        ◆ DVP:  臺達、信捷PLC                                  ◆ NAIS:  松下全系列PLC
        ◆ KVS:  基恩士全系列PLC                               ◆ FTK:  永宏全系列PLC
        ◆ MSK:  LS/LG全系列PLC                               ◆ KOY:  光洋全系列PLC
        ◆ ABM: AB MicroLogix系列PLC                       ◆ ABC: AB Compact/Control系列PLC

        相關軟件和手冊在附件中: PLC數據采集與平臺對接.rar (2436 K) 下载次数:43
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11582 個
工控威望: 18962 點
下載積分: 13311 分
在線時間: 2731(小時)
注冊時間: 2013-01-31
最后登錄: 2025-03-11
查看往事如風的 主題 / 回貼
1樓  發表于: 2021-10-20 16:49
感謝分享
三人行者必有我師 ,擇其善者而從之
