yangdongsong
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 97 點
下載積分: 583 分
在線時間: 5(小時)
注冊時間: 2015-11-23
最后登錄: 2024-08-22
查看yangdongsong的 主題 / 回貼
樓主  發表于: 2021-10-31 21:05

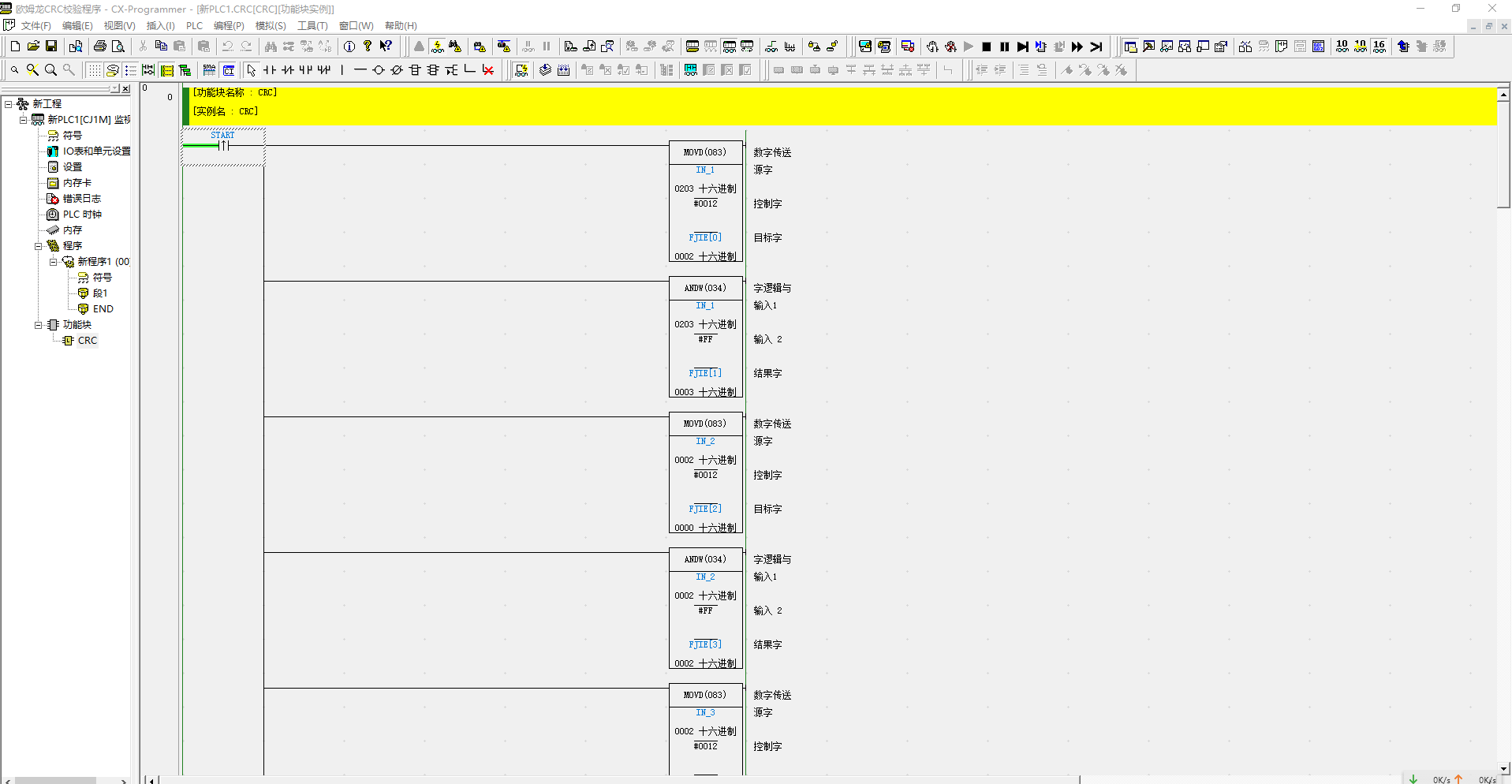

描述:plc截圖1
圖片:

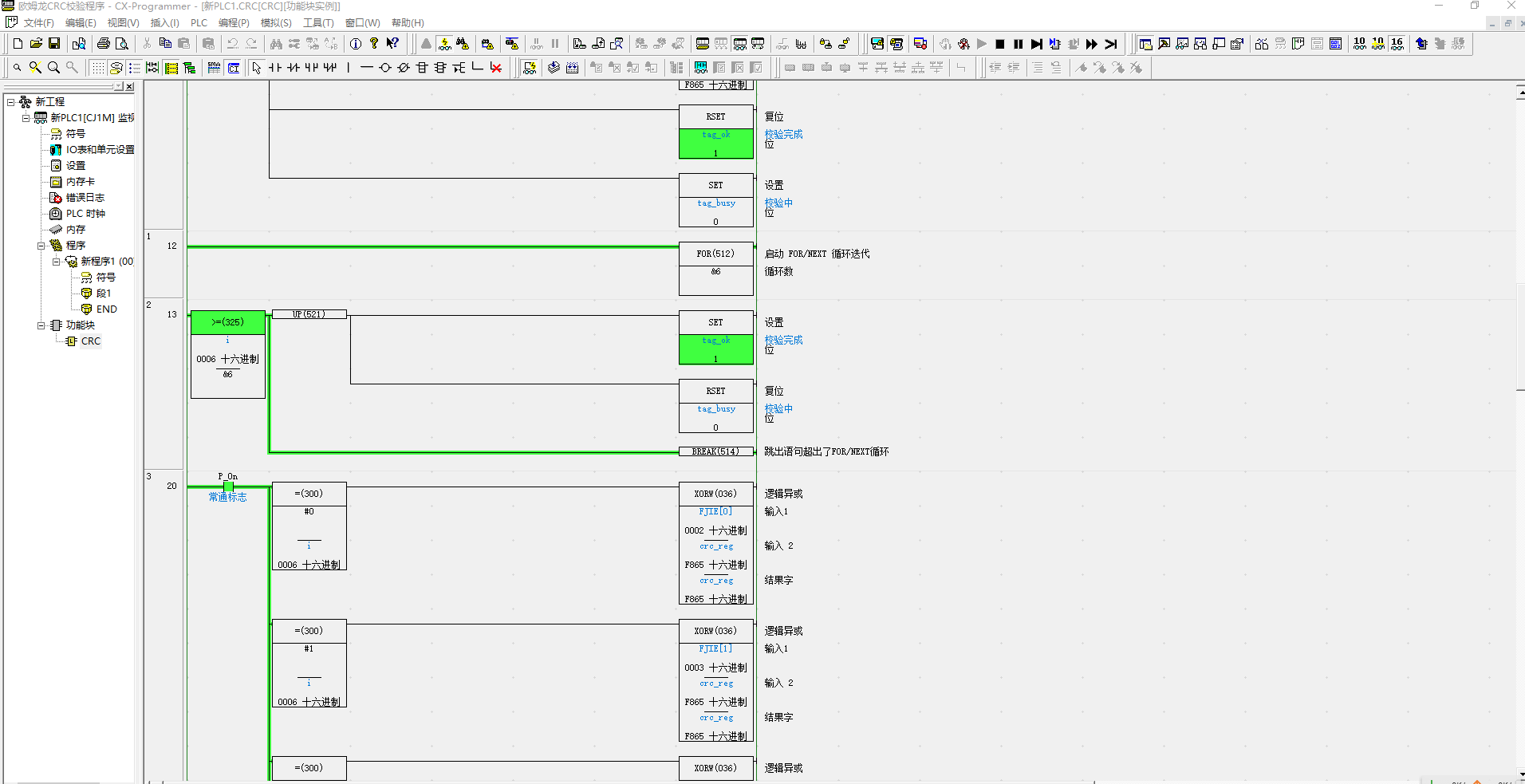

描述:plc截圖2
圖片:

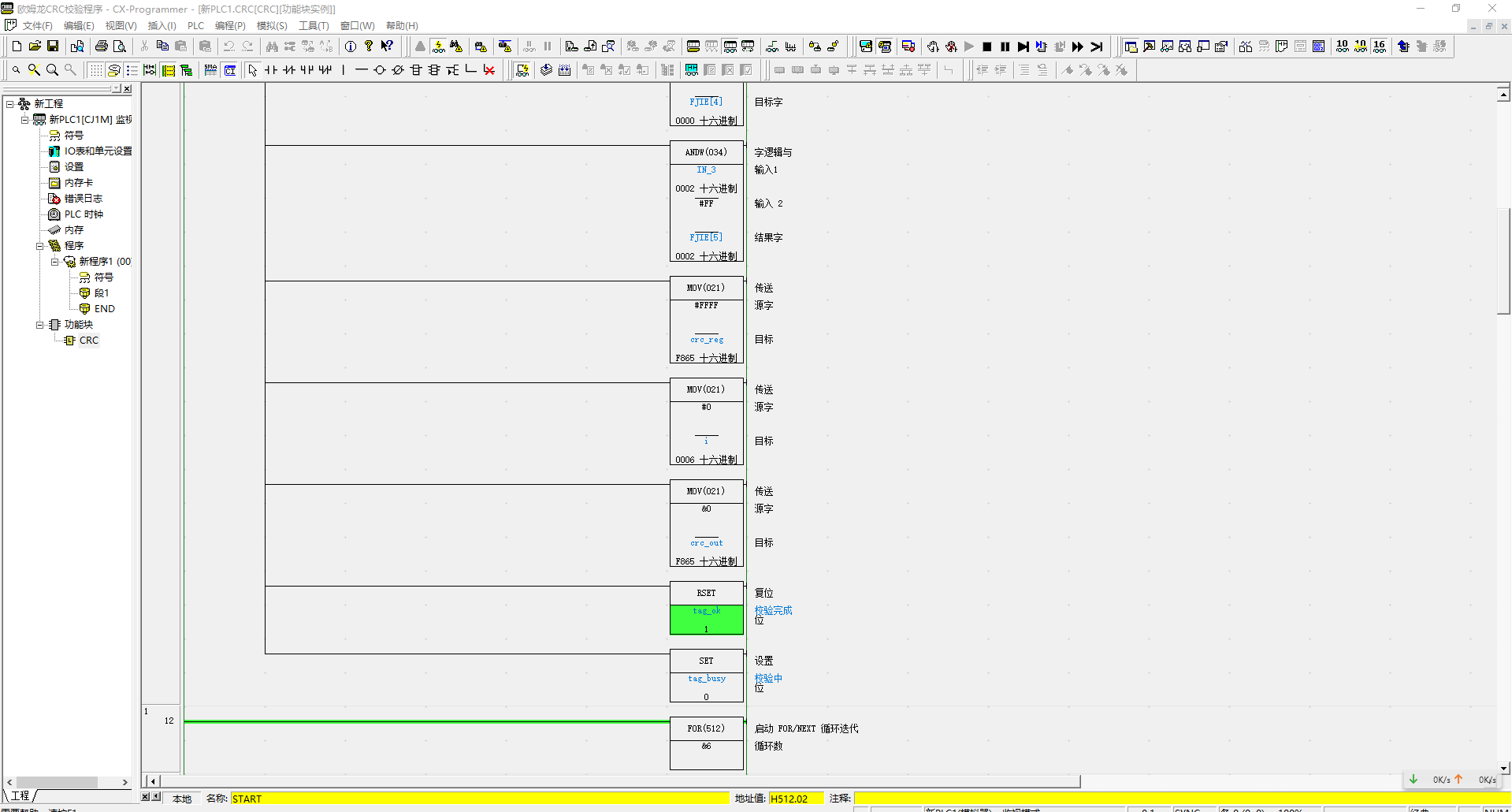

描述:plc截圖3
圖片:

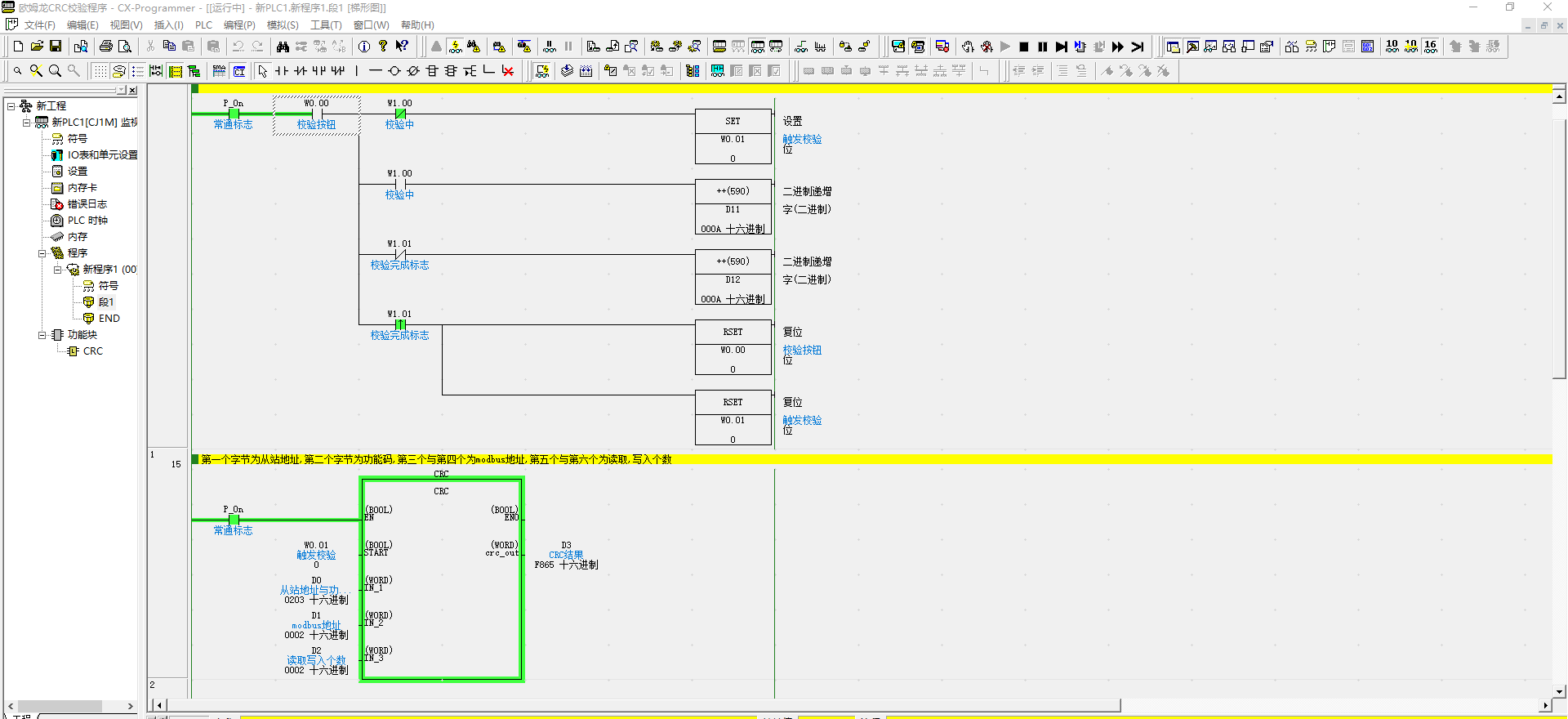

描述:plc截圖4
圖片:
描述:plc截圖5
圖片:
描述:plc截圖6
圖片:

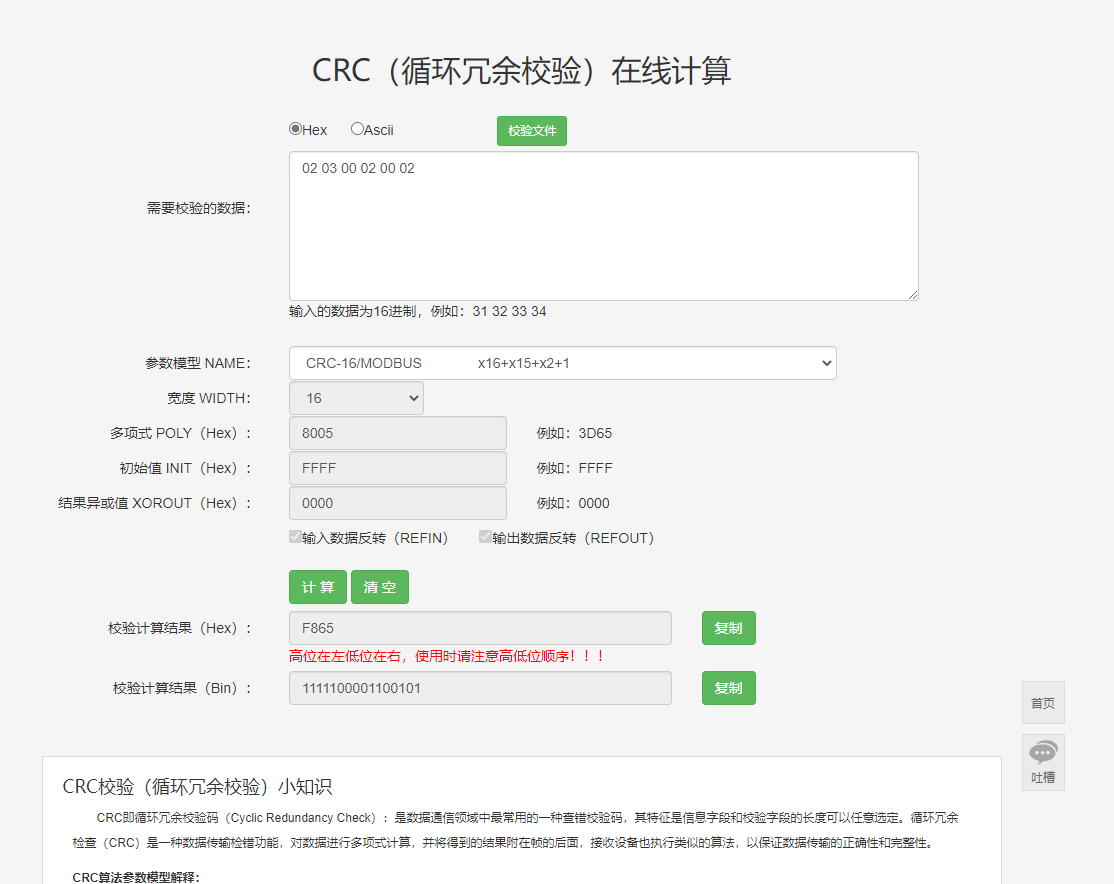

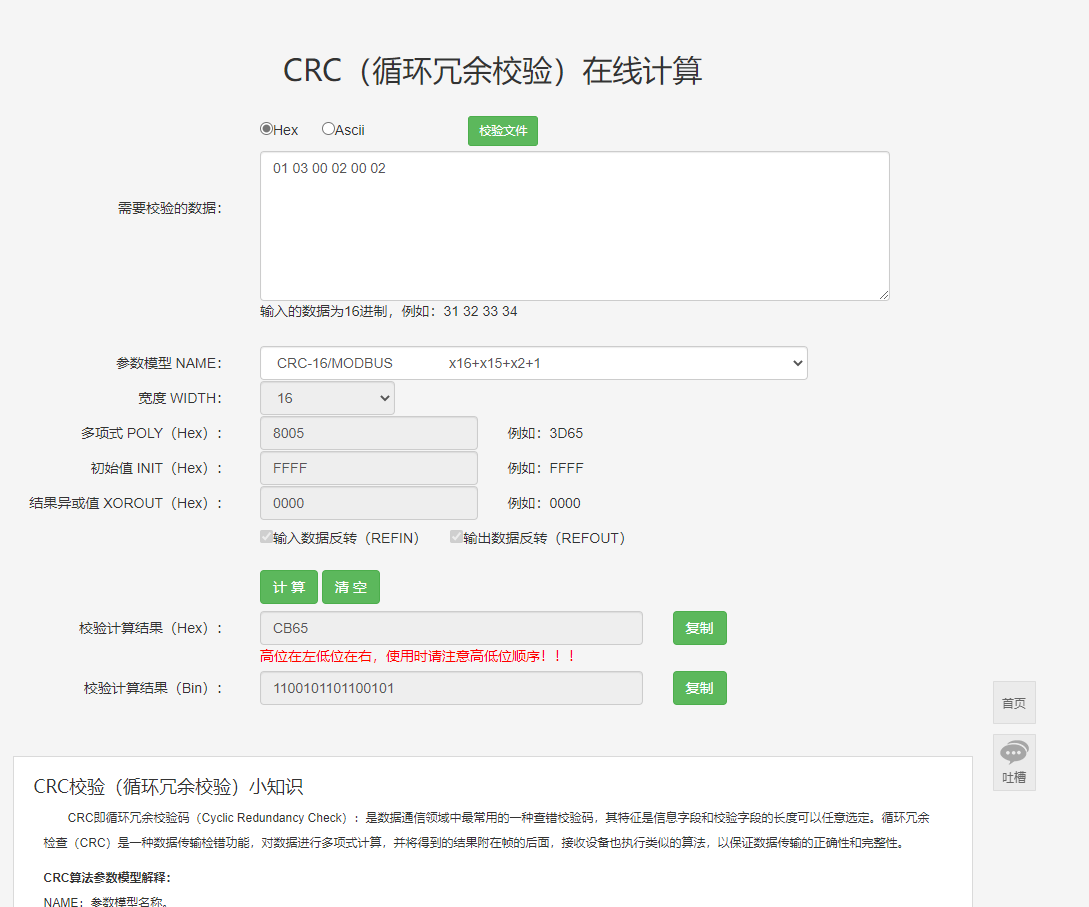

描述:瀏覽器截圖1
圖片:
        歐姆龍PLC,用功能塊編寫的modbus_crc校驗.經過驗證.沒有問題.如果是自己通過RS232自由口通信與RS485的儀表通信.這樣就會用的校驗碼的計算.在網上找了許多資料,覺得比較麻煩也很難懂.所以產生自己編寫的想法.
        1)CRC寄存器初始值為 FFFF;即16個字節全為1;

2)CRC-16 / MODBUS的多項式A001H (1010 0000 0000 0001B) ‘H’表示16進制數,‘B’表示二進制數

計算步驟為:
(1).預置 16 位寄存器為十六進制 FFFF(即全為 1) ,稱此寄存器為 CRC  寄存器;
(2).把第一個 8  位數據與 16  位 CRC  寄存器的低位相異或,把結果放于 CRC  寄
存器;

(3).檢測相異或后的CRC寄存器的最低位,若最低位為1:CRC寄存器先右移1位,再與多項式A001H進行異或;若為0,則CRC寄存器右移1位,無需與多項式進行異或。

(4).重復步驟 3  ,直到右移 8  次,這樣整個 8 位數據全部進行了處理;
(5).重復步驟 2  到步驟4,進行下一個 8  位數據的處理;
(6).最后得到的 CRC  寄存器即為 CRC 碼。
描述:程序
附件: 歐姆龍CRC校驗程序.rar (6 K) 下載次數:313
網站提示: 請不要用迅雷下載附件,容易出錯
bnnyygy
bnnyygy
級別: 家園?
精華主題: 0
發帖數量: 529 個
工控威望: 639 點
下載積分: 1877 分
在線時間: 571(小時)
注冊時間: 2016-09-20
最后登錄: 2025-03-10
查看bnnyygy的 主題 / 回貼
1樓  發表于: 2021-10-31 21:14
ST個人感覺更方便一些,梯形圖計算太長了
ajunn
級別: 家園?
精華主題: 0
發帖數量: 522 個
工控威望: 687 點
下載積分: 1671 分
在線時間: 1035(小時)
注冊時間: 2008-11-05
最后登錄: 2025-03-09
查看ajunn的 主題 / 回貼
2樓  發表于: 2021-10-31 21:32
功能塊內部不需要用沿指令吧?也就一次過得出結果的函數
yangdongsong
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 97 點
下載積分: 583 分
在線時間: 5(小時)
注冊時間: 2015-11-23
最后登錄: 2024-08-22
查看yangdongsong的 主題 / 回貼
3樓  發表于: 2021-11-01 14:57
st沒有字的異或指令。所以才用梯形圖的
zmxlqy
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 99 點
下載積分: 717 分
在線時間: 14(小時)
注冊時間: 2010-08-03
最后登錄: 2023-06-20
查看zmxlqy的 主題 / 回貼
4樓  發表于: 2022-10-17 14:59
之前用ST編寫過,多年不用不知道放哪里了
