marksman_01
一起進步
級別: 家園?
精華主題: 0
發帖數量: 488 個
工控威望: 530 點
下載積分: 3300 分
在線時間: 137(小時)
注冊時間: 2019-06-01
最后登錄: 2025-01-23
查看marksman_01的 主題 / 回貼
12樓  發表于: 2023-10-24 08:38
引用
引用第8樓凱起鑫來于2023-08-23 20:03發表的  :
和梯形圖有一點點兒差距,加一條ELSE L15.7:=0;就和梯形圖一致了


T型圖是線圈輸出,根據條件實時映射結果的,成立則為真,不成立為假
ST程序只判別真,沒有假,確實應該要加條件否定的結果才完整
黃輝馮某某
微信 F1049305119
級別: 略有小成
精華主題: 0
發帖數量: 346 個
工控威望: 473 點
下載積分: 1271 分
在線時間: 152(小時)
注冊時間: 2022-03-21
最后登錄: 2025-01-24
查看黃輝馮某某的 主題 / 回貼
13樓  發表于: 2023-10-25 14:05
L15_7 := SM0_0 AND L4_7 AND  L16_7  AND
              ( NOT L1_7  AND L2_7  OR L0_0 AND L1_7  AND
               (AC2 <> 8 OR NOT L14_3) AND  (L14_2  AND AC1 = 8 OR L15_7 ));


QQ 302961958
閑魚  ucldnaqk ,有一些二手學習硬件低價出售
歡迎私聊
菜鳥888
級別: 家園常客
精華主題: 0
發帖數量: 376 個
工控威望: 525 點
下載積分: 12582 分
在線時間: 1101(小時)
注冊時間: 2006-09-03
最后登錄: 2025-01-17
查看菜鳥888的 主題 / 回貼
14樓  發表于: 2023-10-25 21:51
下次修改程序時,估計會貼圖讓人轉成梯形圖
wsxebjz
級別: 略有小成
精華主題: 0
發帖數量: 335 個
工控威望: 397 點
下載積分: 2025 分
在線時間: 82(小時)
注冊時間: 2023-05-14
最后登錄: 2025-01-17
查看wsxebjz的 主題 / 回貼
15樓  發表于: 2023-11-07 18:12
我都是畫梯形圖了,直接看代碼,gxwork2和step7都可以實時查看
宿遷電工
級別: 論壇先鋒
精華主題: 0
發帖數量: 1089 個
工控威望: 1231 點
下載積分: 2960 分
在線時間: 406(小時)
注冊時間: 2018-11-30
最后登錄: 2025-01-23
查看宿遷電工的 主題 / 回貼
16樓  發表于: 2023-11-11 22:08
典型的鉆牛角尖,這種梯形圖千萬不要轉換成ST,ST處理布爾邏輯關系不如梯形圖直觀。
長三角地區,PLC編程,工業機器人編程
吸塑機,軸承合套儀程序開發
專業外協
 TEL:13815796487(微信同號)
小白五十度
級別: 正式會員
精華主題: 0
發帖數量: 20 個
工控威望: 74 點
下載積分: 1643 分
在線時間: 10(小時)
注冊時間: 2023-08-22
最后登錄: 2024-10-06
查看小白五十度的 主題 / 回貼
17樓  發表于: 2023-11-11 22:32
學習了
chzhuhai
級別: 探索解密
精華主題: 0
發帖數量: 115 個
工控威望: 145 點
下載積分: 1131 分
在線時間: 53(小時)
注冊時間: 2021-02-19
最后登錄: 2025-01-16
查看chzhuhai的 主題 / 回貼
18樓  發表于: 2023-11-23 15:58

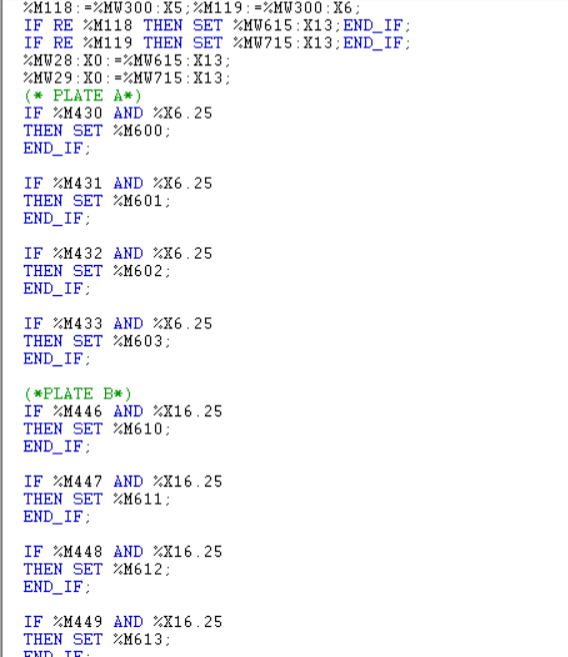

圖片:
統一回復一下吧,如圖,近二十年都是這樣干的。不要說要求高不高的外行話。
雪山飛狐
級別: 網絡英雄
精華主題: 0
發帖數量: 12799 個
工控威望: 15486 點
下載積分: 40829 分
在線時間: 968(小時)
注冊時間: 2019-06-05
最后登錄: 2025-01-23
查看雪山飛狐的 主題 / 回貼
19樓  發表于: 2023-11-23 16:19
梯形圖直接。
susan1121
級別: 正式會員
精華主題: 0
發帖數量: 20 個
工控威望: 83 點
下載積分: 331 分
在線時間: 14(小時)
注冊時間: 2021-12-06
最后登錄: 2024-11-23
查看susan1121的 主題 / 回貼
20樓  發表于: 2023-12-18 16:29
引用
引用第4樓chzhuhai于2023-08-23 11:32發表的  :
IF SM0.0 AND  L4.7 AND L16.7 AND (NOT L1.7 AND L2.7 OR  # startl0.0 AND L1.7 AND (AC2<>B OR NOT L14.3)  AND (L14.2  AND  AC1=B OR  L15.7))
    THEN L15.7:=1;
    END_IF;
大概是這樣的,細節自已進一步。


明顯就是錯的,只能為true,不能為false
  • «
