Always_On SM0.0 始終接通
First_Scan_On SM0.1 僅在第一個掃描周期時接通
Retentive_Lost SM0.2 在保持性數據丟失時開啟一個周期
RUN_Power_Up SM0.3 從上電進入 RUN 模式時，接通一個掃描周期
Clock_60s SM0.4 針對 1 分鐘的周期時間，時鐘脈沖接通 30 s，斷開 30 s.
Clock_1s SM0.5 針對 1 s 的周期時間，時鐘脈沖接通 0.5 s，斷開 0.5 s.
Clock_Scan SM0.6 掃描周期時鐘，一個周期接通，下一個周期斷開
RTC_Lost SM0.7 如果系統時間在上電時丟失，則該位將接通一個掃描周期
Result_0 SM1.0 特定指令的運算結果 = 0 時，置位為 1
Overflow_Illegal SM1.1 特定指令執行結果溢出或數值非法時，置位為 1
Neg_Result SM1.2 當數學運算產生負數結果時，置位為 1
Divide_By_0 SM1.3 嘗試除以零時，置位為 1
Table_Overflow SM1.4 當填表指令嘗試過度填充表格時，置位為 1
Table_Empty SM1.5 在 LIFO 或 FIFO 指令嘗試從空表讀取時，置位為1
Not_BCD SM1.6 嘗試將非 BCD 數值轉換為二進制數值時，置位為 1
Not_Hex SM1.7 當 ASCII 數值無法被轉換為有效十六進制數值時，置位為 1
Receive_Char SMB2 包含在自由端口通信過程中從端口 0 或端口 1 接收的各字符
Parity_Err SM3.0 當端口 0 或端口 1 接收到的字符中有奇偶校驗錯誤時，針對端口 0 或端口 1 進行置位
Comm_Int_Ovr SM4.0 如果通信中斷隊列溢出（僅限中斷例程），則置位為 1
Input_Int_Ovr SM4.1 如果輸入中斷隊列溢出（僅限中斷例程），則置位為 1
Timed_Int_Ovr SM4.2 如果定時中斷隊列溢出（僅限中斷例程），則置位為 1
RUN_Err SM4.3 當檢測到運行編程錯誤時置位為 1
Int_Enable SM4.4 指示全局中斷啟用狀態：1 = 已啟用中斷
Xmit0_Idle SM4.5 當發送器空閑時置位為 1（端口 0）
Xmit1_Idle SM4.6 當發送器空閑時置位為 1（端口 1）
Force_On SM4.7 值被強制時置位為 1:1 = 強制值，0 = 未強制值
IO_Err SM5.0 存在任何 I/O 錯誤時置位為 1
Too_Many_D_IO SM5.1 如果過多的數字量 I/O 點連接到 I/O 總線，置位為 1
Too_Many_A_IO SM5.2 如果過多的模擬量 I/O 點連接到 I/O 總線，置位為 1
CPU_ID SMB6 識別 CPU 型號
CPU_IO SMB7 識別 I/O 類型
EM0_ID SMB8 模塊 0 ID 寄存器
EM0_Err SMB9 模塊 0 錯誤寄存器
EM1_ID SMB10 模塊 1 ID 寄存器
EM1_Err SMB11 模塊 1 錯誤寄存器
EM2_ID SMB12 模塊 2 ID 寄存器
EM2_Err SMB13 模塊 2 錯誤寄存器
EM3_ID SMB14 模塊 3 ID 寄存器
EM3_Err SMB15 模塊 3 錯誤寄存器
EM4_ID SMB16 模塊 4 ID 寄存器
EM4_Err SMB17 模塊 4 錯誤寄存器
EM5_ID SMB18 模塊 5 ID 寄存器
EM5_Err SMB19 模塊 5 錯誤寄存器
Last_Scan SMW22 最后一次掃描循環的掃描時間
Minimum_Scan SMW24 自從進入 RUN 模式起記錄的最小掃描時間
Maximum_Scan SMW26 自從進入 RUN 模式起記錄的最大掃描時間
SB_ID SMB28 信號板 ID
SB_Err SMB29 信號板錯誤
P0_Config SMB30 組態端口 0 通信：奇偶校驗、每個字符的數據位數、波特率和協議
P0_Config_0 SM30.0 為端口 0 選擇自由口或系統協議
P1_Config SMB130 組態端口 1 通信：奇偶校驗、每個字符的數據位數、波特率和協議
P1_Config_0 SM130.0 為端口 1 選擇自由口或系統協議
Time_0_Intrvl SMB34 指定中斷 0 的時間間隔（從 1 到 255，以 1 毫秒遞增）。
Time_1_Intrvl SMB35 指定中斷 1 的時間間隔（從 1 到 255，以 1 毫秒遞增）。
HSC0_Status SMB36 HSC0 計數器狀態
HSC0_Status_5 SM36.5 HSC0 當前計數方向狀態：1 = 加計數
HSC0_Status_6 SM36.6 HSC0 當前值等于預設值狀態：1 = 等于
HSC0_Status_7 SM36.7 HSC0 當前值大于預設值狀態：1 = 大于
HSC0_Ctrl SMB37 組態和控制 HSC0
HSC0_Reset_Level SM37.0 HSC0 計數器復位的有效電平控制：0 = 高電平有效；1 = 低電平有效
HSC0_Rate SM37.2 HSC0 計數速率選擇器：0 = 4x（4 倍速）；1 = 1x
HSC0_Dir SM37.3 HSC0 計數方向控制：0 = 減計數；1 = 加計數
HSC0_Dir_Update SM37.4 HSC0 更新計數方向：0 = 不更新；1 = 更新方向
HSC0_PV_Update SM37.5 HSC0 更新預設值：0 = 不更新；1 = 更新預設值
HSC0_CV_Update SM37.6 HSC0 更新當前值：0 = 不更新；1 = 更新當前值
HSC0_Enable SM37.7 HSC0 啟用：0 = 禁用；1 = 啟用
HSC0_CV SMD38 HSC0 新當前值
HSC0_PV SMD42 HSC0 新預設值
HSC1_Status SMB46 HSC1 計數器狀態
HSC1_Status_5 SM46.5 HSC1 當前計數方向狀態：1 = 加計數
HSC1_Status_6 SM46.6 HSC1 當前值等于預設值狀態：1 = 等于
HSC1_Status_7 SM46.7 HSC1 當前值大于預設值狀態：1 = 大于
HSC1_Ctrl SMB47 組態和控制 HSC1
HSC1_Dir SM47.3 HSC1 計數方向控制：0 = 減計數；1 = 加計數
HSC1_Dir_Update SM47.4 HSC1 更新計數方向：0 = 不更新；1 = 更新方向
HSC1_PV_Update SM47.5 HSC1 更新預設值：0 = 不更新；1 = 更新預設值
HSC1_CV_Update SM47.6 HSC1 更新當前值：0 = 不更新；1 = 更新當前值
HSC1_Enable SM47.7 HSC1 使能：0 = 禁用；1 = 啟用
HSC1_CV SMD48 HSC1 新當前值
HSC1_PV SMD52 HSC1 新預設值
HSC2_Status SMB56 HSC2 計數器狀態
HSC2_Status_5 SM56.5 HSC2 當前計數方向狀態：1 = 加計數
HSC2_Status_6 SM56.6 HSC2 當前值等于預設值狀態：1 = 等于
HSC2_Status_7 SM56.7 HSC2 當前值大于預設值狀態：1 = 大于
HSC2_Ctrl SMB57 組態和控制 HSC2
HSC2_Reset_Level SM57.0 HSC2 計數器復位的有效電平控制：0 = 高電平有效；1 = 低電平有效
HSC2_Rate SM57.2 HSC2 計數速率選擇器：0 = 4x（4 倍速）：1 = 1x
HSC2_Dir SM57.3 HSC2 計數方向控制：0 = 減計數：1 = 加計數
HSC2_Dir_Update SM57.4 HSC2 更新計數方向：0 = 不更新；1 = 更新方向
HSC2_PV_Update SM57.5 HSC2 更新預設值：1 = 將新預設值寫入 HSC2 預設值
HSC2_CV_Update SM57.6 HSC2 更新當前值：0 = 不更新；1 = 更新當前值
HSC2_Enable SM57.7 HSC2 使能：0 = 禁用；1 = 啟用
HSC2_CV SMD58 HSC2 新當前值
HSC2_PV SMD62 HSC2 新預設值
HSC3_Status SMB136 HSC3 計數器狀態
HSC3_Status_5 SM136.5 HSC3 當前計數方向狀態：1 = 加計數
HSC3_Status_6 SM136.6 HSC3 當前值等于預設值狀態：1 = 等于
HSC3_Status_7 SM136.7 HSC3 當前值大于預設值狀態：1 = 大于
HSC3_Ctrl SMB137 組態和控制 HSC3
HSC3_Dir SM137.3 HSC3 計數方向控制：0 = 減計數；1 = 加計數
HSC3_Dir_Update SM137.4 HSC3 更新計數方向：0 = 不更新；1 = 更新方向
HSC3_PV_Update SM137.5 HSC3 更新預設值：0 = 不更新；1 = 更新預設值
HSC3_CV_Update SM137.6 HSC3 更新當前值：0 = 不更新；1 = 更新當前值
HSC3_Enable SM137.7 HSC3 使能：0 = 禁用；1 = 啟用
HSC3_CV SMD138 HSC3 新當前值
HSC3_PV SMD142 HSC3 新預設值
HSC4_Status SMB146 HSC4 計數器狀態
HSC4_Status_5 SM146.5 HSC4 當前計數方向狀態：1 = 加計數
HSC4_Status_6 SM146.6 HSC4 當前值等于預設值狀態：1 = 等于
HSC4_Status_7 SM146.7 HSC4 當前值大于預設值狀態：1 = 大于
HSC4_Ctrl SMB147 組態和控制 HSC4
HSC4_Reset_Level SM147.0 HSC4 計數器復位的有效電平控制：0 = 高電平有效；1 = 低電平有效
HSC4_Rate SM147.2 HSC4 計數速率選擇器：0 = 4x（4 倍速）：1 = 1x
HSC4_Dir SM147.3 HSC4 計數方向控制：0 = 減計數；1 = 加計數
HSC4_Dir_Update SM147.4 HSC4 更新計數方向：0 = 不更新；1 = 更新方向
HSC4_PV_Update SM147.5 HSC4 更新預設值：0 = 不更新；1 = 更新預設值
HSC4_CV_Update SM147.6 HSC4 更新當前值：0 = 不更新；1 = 更新當前值
HSC4_Enable SM147.7 HSC4 使能：0 = 禁用；1 = 啟用
HSC4_CV SMD148 HSC4 新當前值
HSC4_PV SMD152 HSC4 新預設值
HSC5_Status SMB156 HSC5 計數器狀態
HSC5_Status_5 SM156.5 HSC5 當前計數方向狀態：1 = 加計數
HSC5_Status_6 SM156.6 HSC5 當前值等于預設值狀態：1 = 等于
HSC5_Status_7 SM156.7 HSC5 當前值大于預設值狀態：1 = 大于
HSC5_Ctrl SMB157 組態和控制 HSC5
HSC5_Reset_Level SM157.0 HSC5 計數器復位的有效電平控制：0 = 高電平有效；1 = 低電平有效
HSC5_Rate SM157.2 HSC5 計數速率選擇器：0 = 4x（4 倍速）：1 = 1x
HSC5_Dir SM157.3 HSC5 計數方向控制：0 = 減計數；1 = 加計數
HSC5_Dir_Update SM157.4 HSC5 更新計數方向：0 = 不更新；1 = 更新方向
HSC5_PV_Update SM157.5 HSC5 更新預設值：0 = 不更新；1 = 更新預設值
HSC5_CV_Update SM157.6 HSC5 更新當前值：0 = 不更新；1 = 更新當前值
HSC5_Enable SM157.7 HSC5 使能：0 = 禁用；1 = 啟用
HSC5_CV SMD158 HSC5 新當前值
HSC5_PV SMD162 HSC5 新預設值

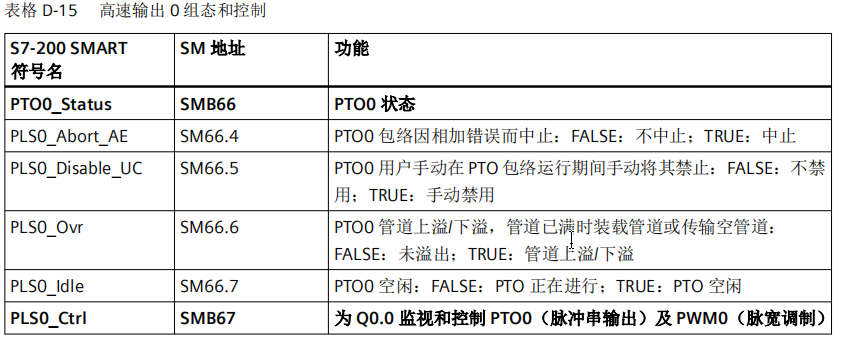

PTO0_Status SMB66 PTO0 狀態
PLS0_Ovr SM66.6 PTO0 管道上溢/下溢，管道為滿時裝載管道或傳送空管道時：0 = 無溢出，1 = 管道上溢/下溢
PLS0_Idle SM66.7 PTO0 空閑：0 = PTO 正在執行；1 = PTO 空閑
PLS0_Ctrl SMB67 監視和控制 Q0.0 的 PTO0（脈沖串輸出）和 PWM0（脈沖寬度調制）
PLS0_Cycle_Update SM67.0 PTO0/PWM0 更新周期或頻率值：0 = 不更新；1 = 寫入新周期/頻率
PWM0_PW_Update SM67.1 PWM0 更新脈沖寬度值：0 = 不更新；1 = 寫入新脈沖寬度
PTO0_PC_Update SM67.2 PTO0 更新脈沖計數值：0 = 不更新；1 = 寫入新脈沖計數
PWM0_TimeBase SM67.3 PWM0 時基：0 = 1μs/刻度，1 = 1ms/刻度
PLS0_Select SM67.6 PTO0/PWM0 模式選擇：0 = PWM；1 = PTO。
PLS0_Enable SM67.7 PTO0/PWM0 使能：0 = 禁用；1 = 啟用。
PLS0_Cycle SMW68 PWM0 周期值（2 到 65,535 個單位時基）；PTO0 頻率值（1 到 65,535 Hz）
PWM0_PW SMW70 PWM0 脈沖寬度值（0 到 65,535 個單位時基）
PTO0_PC SMD72 PTO0 脈沖計數值（1 到 2^32 - 1）
PTO1_Status SMB76 PTO1 狀態
PLS1_Ovr SM76.6 PTO1 管道上溢/下溢，管道為滿時裝載管道或傳送空管道時：0 = 無溢出，1 = 管道上溢/下溢
PLS1_Idle SM76.7 PTO1 空閑：0 = PTO 正在執行；1 = PTO 空閑。
PLS1_Ctrl SMB77 監視和控制 Q0.1 的 PTO1（脈沖串輸出）和 PWM1（脈沖寬度調制）
PLS1_Cycle_Update SM77.0 PTO1/PWM1 更新周期或頻率值：0 = 不更新；1 = 寫入新周期/頻率
PWM1_PW_Update SM77.1 PWM1 更新脈沖寬度值：0 = 不更新；1 = 寫入新脈沖寬度
PTO1_PC_Update SM77.2 PTO1 更新脈沖計數值：0 = 不更新；1 = 寫入新脈沖計數
PWM1_TimeBase SM77.3 PWM1 時基：0 = 1μs/刻度，1 = 1ms/刻度
PLS1_Select SM77.6 PTO1/PWM1 模式選擇：0 = PWM；1 = PTO。
PLS1_Enable SM77.7 PTO1/PWM1 使能：0 = 禁用；1 = 啟用。
PLS1_Cycle SMW78 PWM1 周期值（2 到 65,535 個單位時基）；PTO1 頻率值（1 到 65,535 Hz）
PWM1_PW SMW80 PWM1 脈沖寬度值（0 到 65,535 個單位時基）
PTO1_PC SMD82 PTO1 脈沖計數值（1 到 2^32 - 1）
PTO2_Status SMB566 PTO2 狀態
PLS2_Ovr SM566.6 PTO2 管道上溢/下溢，管道為滿時裝載管道或傳送空管道時：0 = 無溢出，1 = 管道上溢/下溢
PLS2_Idle SM566.7 PTO2 空閑：0 = PTO 正在執行；1 = PTO 空閑
PLS2_Ctrl SMB567 監視和控制 Q0.3 的 PTO2（脈沖串輸出）和 PWM2（脈沖寬度調制）
PLS2_Cycle_Update SM567.0 PTO2/PWM2 更新周期或頻率值：0 = 不更新；1 = 寫入新周期/頻率
PWM2_PW_Update SM567.1 PWM2 更新脈沖寬度值：0 = 不更新；1 = 寫入新脈沖寬度
PTO2_PC_Update SM567.2 PTO2 更新脈沖計數值：0 = 不更新；1 = 寫入新脈沖計數
PWM2_TimeBase SM567.3 PWM2 時基：0 = 1μs/刻度，1 = 1ms/刻度
PLS2_Select SM567.6 PTO2/PWM2 模式選擇：0 = PWM；1 = PTO。
PLS2_Enable SM567.7 PTO2/PWM2 使能：0 = 禁用；1 = 啟用。
PLS2_Cycle SMW568 PWM2 周期值（2 到 65,535 個單位時基）；PTO2 頻率值（1 到 65,535 Hz）
PWM2_PW SMW570 PWM2 脈沖寬度值（0 到 65,535 個單位時基）
PTO2_PC SMD572 PTO2 脈沖計數值（1 到 2^32 - 1）
P0_Stat_Rcv SMB86 端口 0 接收消息狀態
P0_Stat_Rcv_0 SM86.0 1 = 接收消息終止：奇偶校驗錯誤
P0_Stat_Rcv_1 SM86.1 1 = 接收消息終止：達到最大字符計數
P0_Stat_Rcv_2 SM86.2 1 = 接收消息終止：定時器時間到
P0_Stat_Rcv_5 SM86.5 1 = 接收信息終止：收到結束字符
P0_Stat_Rcv_6 SM86.6 1 = 接收消息終止：輸入?yún)?shù)錯誤或者缺少開始或結束條件
P0_Stat_Rcv_7 SM86.7 1 = 接收信息終止：用戶禁用命令
P0_Ctrl_Rcv SMB87 接收消息控制
P0_Ctrl_Rcv_1 SM87.1 0 = 忽略斷開條件；1 = 將斷開條件用作消息檢測的開始
P0_Ctrl_Rcv_2 SM87.2 0 = 忽略 SMW92，1 = 如果超出 SMW92 中的時間段，則終止接收
P0_Ctrl_Rcv_3 SM87.3 0 = 定時器是字符間定時器，1 = 定時器是消息定時器
P0_Ctrl_Rcv_4 SM87.4 0 = 忽略 SMW90，1 = 使用 SMW90 的值檢測空閑條件
P0_Ctrl_Rcv_5 SM87.5 0 = 忽略 SMB89，1 = 使用 SMB89 的值檢測消息結束
P0_Ctrl_Rcv_6 SM87.6 0 = 忽略 SMB88，1 = 使用 SMB88 的值檢測消息開始
P0_Ctrl_Rcv_7 SM87.7 0 = 禁用接收消息功能，1 = 啟用接收消息功能
P0_Start_Char SMB88 消息開始字符
P0_End_Char SMB89 消息結束字符
P0_Idle_Time SMW90 空閑線時間段，以毫秒為單位指定
P0_Timeout SMW92 字符間/消息定時器超時值，以毫秒為單位指定
P0_Max_Char SMB94 要接收的最大字符數（1 到 255 字節）
P1_Stat_Rcv SMB186 端口 1 接收消息狀態
P1_Stat_Rcv_0 SM186.0 1 = 接收消息終止：奇偶校驗錯誤
P1_Stat_Rcv_1 SM186.1 1 = 接收消息終止：達到最大字符計數
P1_Stat_Rcv_2 SM186.2 1 = 接收消息終止：定時器時間到
P1_Stat_Rcv_5 SM186.5 1 = 接收消息終止：收到結束字符
P1_Stat_Rcv_6 SM186.6 1 = 接收消息終止：輸入?yún)?shù)錯誤或者缺少開始或結束條件
P1_Stat_Rcv_7 SM186.7 1 = 接收消息終止：用戶禁用命令
P1_Ctrl_Rcv SMB187 接收消息控制
P1_Ctrl_Rcv_1 SM187.1 0 = 忽略斷開條件；1 = 將斷開條件用作消息檢測的開始
P1_Ctrl_Rcv_2 SM187.2 0 = 忽略 SMW192，1 = 如果超出 SMW92 中的時間段，則終止接收
P1_Ctrl_Rcv_3 SM187.3 0 = 定時器是字符間定時器，1 = 定時器是消息定時器
P1_Ctrl_Rcv_4 SM187.4 0 = 忽略 SMW190，1 = 使用 SMW190 的值檢測空閑條件
P1_Ctrl_Rcv_5 SM187.5 0 = 忽略 SMB189，1 = 使用 SMB189 的值檢測消息結束
P1_Ctrl_Rcv_6 SM187.6 0 = 忽略 SMB188，1 = 使用 SMB188 的值檢測消息開始
P1_Ctrl_Rcv_7 SM187.7 0 = 禁用接收消息功能，1 = 啟用接收消息功能
P1_Start_Char SMB188 消息開始字符
P1_End_Char SMB189 消息結束字符
P1_Idle_Time SMW190 空閑線時間段，以毫秒為單位指定
P1_Timeout SMW192 字符間/消息定時器超時值，以毫秒為單位指定
P1_Max_Char SMB194 要接收的最大字符數（1 到 255 字節）
EM_Parity_Err SMW98 每次檢測到擴展 I/O 總線發生奇偶校驗錯誤時，該字的值將加 1。上電和用戶寫入零時，該字將清零。
CPU_Alarm SMW100 CPU
SB_Alarm SMW102 信號板
EM0_Alarm SMW104 擴展模塊總線插槽 0
EM1_Alarm SMW106 擴展模塊總線插槽 1
EM2_Alarm SMW108 擴展模塊總線插槽 2
EM3_Alarm SMW110 擴展模塊總線插槽 3
EM4_Alarm SMW112 擴展模塊總線插槽 4
EM5_Alarm SMW114 擴展模塊總線插槽 5
DL0_InitResult SMB480 數據日志 0 的初始化結果代碼
DL1_InitResult SMB481 數據日志 1 的初始化結果代碼
DL2_InitResult SMB482 數據日志 2 的初始化結果代碼
DL3_InitResult SMB483 數據日志 3 的初始化結果代碼
DL0_Maximum SMW500 為數據日志 0 組態的最大記錄數
DL0_Current SMW502 數據日志 0 存在的當前記錄數
DL1_Maximum SMW504 為數據日志 1 組態的最大記錄數
DL1_Current SMW506 數據日志 1 存在的當前記錄數
DL2_Maximum SMW508 為數據日志 3 組態的最大記錄數
DL2_Current SMW510 數據日志 3 存在的當前記錄數
DL3_Maximum SMW512 為數據日志 3 組態的最大記錄數
DL3_Current SMW514 數據日志 3 存在的當前記錄數
PLS0_Abort_AE SM66.4 由于添加錯誤終止 PTO0 包絡：0 = 未終止；1 = 終止
PLS0_Disable_UC SM66.5 PTO0 用戶在 PTO 包絡運行過程中手動將其禁用 ：0 = 未禁用；1 = 手動禁用
PTO0_Operation SM67.5 PTO0 選擇單段/多段操作： 0 = 單段操作；1 = 多段操作
PTO0_Seg_Num SMB166 當前執行的 PTO0 包絡的段數
PTO0_Profile_Offset SMW168 PTO0 包絡表的起始位置（從 V0 開始字節偏移）
PLS1_Abort_AE SM76.4 由于添加錯誤終止 PTO1 包絡：0 = 未終止；1 = 終止
PLS1_Disable_UC SM76.5 PTO1 用戶在 PTO 包絡運行過程中手動將其禁用 ：0 = 未禁用；1 = 手動禁用
PTO1_Operation SM77.5 PTO1 選擇單段/多段操作： 0 = 單段操作；1 = 多段操作
PTO1_Seg_Num SMB176 當前執行的 PTO1 包絡的段數
PTO1_Profile_Offset SMW178 PTO1 包絡表的起始位置（從 V0 開始字節偏移）
PLS2_Abort_AE SM566.4 由于添加錯誤終止 PTO2 包絡：0 = 未終止；1 = 終止
PLS2_Disable_UC SM566.5 PTO2 用戶在 PTO 包絡運行過程中手動將其禁用 ：0 = 未禁用；1 = 手動禁用
PTO2_Operation SM567.5 PTO2 選擇單段/多段操作： 0 = 單段操作；1 = 多段操作
PTO2_Seg_Num SMB576 當前執行的 PTO2 包絡的段數
PTO2_Profile_Offset SMW578 PTO2 包絡表的起始位置（從 V0 開始字節偏移）
PTO3_Status SMB580 PTO3 狀態
PLS3_Ovr SM580.6 PTO3 管道上溢/下溢，管道為滿時裝載管道或傳送空管道時：0 = 無溢出，1 = 管道上溢/下溢
PLS3_Idle SM580.7 PTO3 空閑：0 = PTO 正在執行；1 = PTO 空閑。
PLS3_Ctrl SMB581 監視和控制 Q0.2 的 PTO3（脈沖串輸出）和 PWM3（脈沖寬度調制）
PLS3_Cycle_Update SM581.0 PTO3/PWM3 更新周期或頻率值：0 = 不更新；1 = 寫入新周期/頻率
PWM3_PW_Update SM581.1 PWM3 更新脈沖寬度值：0 = 不更新；1 = 寫入新脈沖寬度
PTO3_PC_Update SM581.2 PTO3 更新脈沖計數值：0 = 不更新；1 = 寫入新脈沖計數
PWM3_TimeBase SM581.3 PWM3 時基：0 = 1μs/刻度，1 = 1ms/刻度
PLS3_Select SM581.6 PTO3/PWM3 模式選擇：0 = PWM；1 = PTO。
PLS3_Enable SM581.7 PTO3/PWM3 使能：0 = 禁用；1 = 啟用。
PLS3_Cycle SMW582 PWM3 周期值（2 到 65,535 個單位時基）；PTO3 頻率值（1 到 65,535 Hz）
PWM3_PW SMW584 PWM3 脈沖寬度值（0 到 65,535 個單位時基）
PTO3_PC SMD586 PTO3 脈沖計數值（1 到 2^32 - 1）
PLS3_Abort_AE SM580.4 由于添加錯誤終止 PTO2 包絡：0 = 未終止；1 = 終止
PLS3_Disable_UC SM580.5 PTO3 用戶在 PTO 包絡運行過程中手動將其禁用 ：0 = 未禁用；1 = 手動禁用
PTO3_Operation SM581.5 PTO3 選擇單段/多段操作： 0 = 單段操作；1 = 多段操作
PTO3_Seg_Num SMB590 當前執行的 PTO3 包絡的段數
PTO3_Profile_Offset SMW592 PTO3 包絡表的起始位置（從 V0 開始字節偏移）
HSC0_TYPE SMB195 HSC0 類型: 0=計數 1=頻率
HSC0_FREQ_PERIOD SMB196 HSC0 頻率測量周期: 0=1s 1=100ms 2=10ms
HSC1_TYPE SMB197 HSC1 類型: 0=計數 1=頻率
HSC1_FREQ_PERIOD SMB198 HSC1 頻率測量周期: 0=1s 1=100ms 2=10ms
HSC2_TYPE SMB199 HSC2 類型: 0=計數 1=頻率
HSC2_FREQ_PERIOD SMB200 HSC2 頻率測量周期: 0=1s 1=100ms 2=10ms
HSC3_TYPE SMB201 HSC3 類型: 0=計數 1=頻率
HSC3_FREQ_PERIOD SMB202 HSC3 頻率測量周期: 0=1s 1=100ms 2=10ms
HSC4_TYPE SMB203 HSC4 類型: 0=計數 1=頻率
HSC4_FREQ_PERIOD SMB204 HSC4 頻率測量周期: 0=1s 1=100ms 2=10ms
HSC5_TYPE SMB205 HSC5 類型: 0=計數 1=頻率
HSC5_FREQ_PERIOD SMB206 HSC5 頻率測量周期: 0=1s 1=100ms 2=10ms
滬公網安備31010802001143號
