樓主  發表于: 2024-08-14 10:01
圖片:
圖片:
圖片:

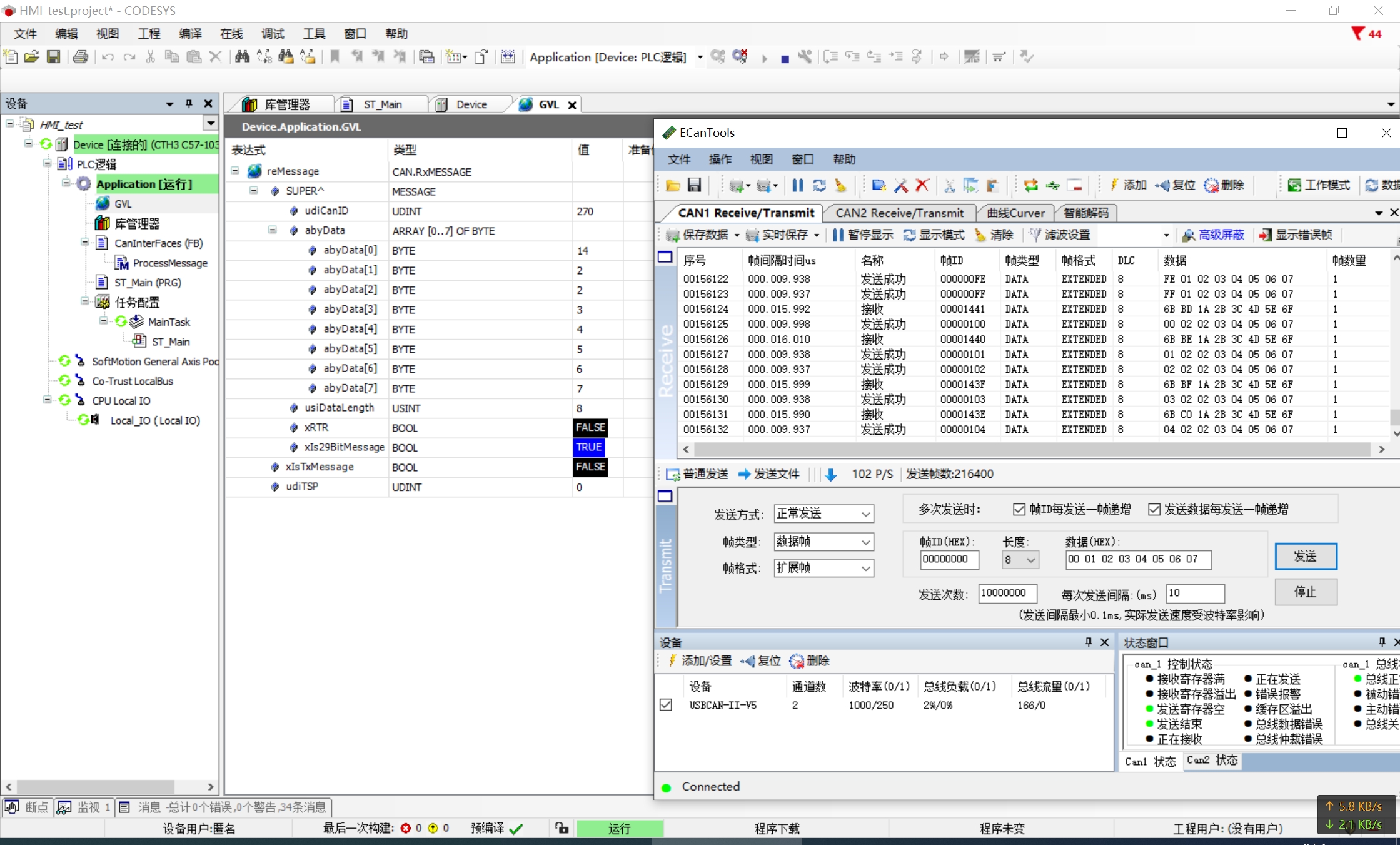

基于Codesys的CAN2.0B通訊,用的合信PLC,CPU自帶一個CAN口,連接廣成CAN盒子,進行測試;can總線在新能源行業船舶行業應用比較多,BMS,逆變器,充電機等。
變量聲明:PROGRAM ST_MainVAR Can_InterFaces:CanInterFaces; candrive_29bit:CAN.CANDriver_29bit; X2: BOOL; config1: CAN.DRIVER_CONFIG; send1:CAN.CANSender; mes1: CAN.MESSAGE; singid:CAN.CANSingleIdReceiver;//通過掩碼方式接收 maskreceiver:CAN.CANMaskReceiver; sid: CAN.RECEIVER_SINGLE_ID := (dwCanId := 16#30, x29BitIdValue := TRUE, x29BitIdMask := TRUE, xTransmitMask := TRUE); mask1: CAN.RECEIVER_MASK := (x29BitIdValue := TRUE, x29BitIdMask := TRUE, xTransmitMask := TRUE); sig_time: BLINK; sig_out: BOOL; byte0: ARRAY[0..7] OF byte; word0, word1: word; dword0, dword1: dword; FrameID: dword; DataAddress: word; sig_f: F_TRIG;END_VAR
主程序:sig_time(ENABLE:= TRUE , TIMELOW:=T#5MS , TIMEHIGH:=T#5MS , OUT=>sig_out );
config1.usiNetwork:=0;  //網絡端口config1.uiBaudrate:=1000;//波特率config1.ctMessages:=10;//長度//can配置candrive_29bit( xEnable:= TRUE , //觸發位 xDone=> ,  xBusy=> ,  xError=> ,  xResetBusAlarm:= X2, //報警復位 DriverConfig:= config1, //can總線配置 xBusAlarm=> ,  eError=> );
sig_f(CLK:=sig_out , Q=> );
IF sig_f.Q THEN//幀ID自減1 IF FrameID < 1 THEN FrameID:=32766; ELSE FrameID:=FrameID-1; END_IF   IF DataAddress > 32766 THEN//數據地址自加1 DataAddress:=0; ELSE DataAddress:=DataAddress+1; END_IF END_IF

//配置CAN發送,幀ID,數據,長度,標志位mes1.udiCanID:=FrameID;//發送的幀IDmes1.abyData[0]:=WORD_TO_BYTE(SHR(DataAddress,8) ); //發送的數據mes1.abyData[1]:=WORD_TO_BYTE(DataAddress);mes1.abyData[2]:=16#1A; mes1.abyData[3]:=16#2B; mes1.abyData[4]:=16#3C; mes1.abyData[5]:=16#4D; mes1.abyData[6]:=16#5E; mes1.abyData[7]:=16#6F; mes1.usiDataLength:=8;//要發送的數據長度mes1.xIs29BitMessage:=TRUE;//發送的是擴展幀,這個地方要置1 //can發送 send1( xExecute:= sig_out, //觸發位 xDone=> ,  xBusy=> ,  xError=> ,  itfCANDriver:= candrive_29bit , //CAN配置,上面的實例--candrive_29bit Message:= mes1, //要發送的消息 eError=> );
//根據掩碼接收maskreceiver( xEnable:= TRUE,  xDone=> ,  xBusy=> ,  xError=> ,  itfCANDriver:= candrive_29bit,  itfMsgProcessor:= Can_InterFaces, //接收 tTimeLimit:= T#5MS ,  Mask:= mask1,  eError=> );


[ 此帖被clyzzc在2024-08-14 10:10重新編輯 ]
clyzzc
級別: 探索解密
精華主題: 0
發帖數量: 83 個
工控威望: 158 點
下載積分: 24023 分
在線時間: 410(小時)
注冊時間: 2018-04-17
最后登錄: 2025-02-25
查看clyzzc的 主題 / 回貼
1樓  發表于: 2024-08-14 10:02
附上源碼
clyzzc
級別: 探索解密
精華主題: 0
發帖數量: 83 個
工控威望: 158 點
下載積分: 24023 分
在線時間: 410(小時)
注冊時間: 2018-04-17
最后登錄: 2025-02-25
查看clyzzc的 主題 / 回貼
2樓  發表于: 2024-08-14 10:07
不太會發帖,上傳附件弄了半個小時
zhaoaron
zhaoaron
級別: 網絡英雄
精華主題: 0
發帖數量: 1762 個
工控威望: 5398 點
下載積分: 5472 分
在線時間: 885(小時)
注冊時間: 2021-09-25
最后登錄: 2025-02-25
查看zhaoaron的 主題 / 回貼
3樓  發表于: 2024-08-14 10:49

......
es_ice
級別: 探索解密
精華主題: 0
發帖數量: 106 個
工控威望: 135 點
下載積分: 1233 分
在線時間: 65(小時)
注冊時間: 2023-08-07
最后登錄: 2025-02-21
查看es_ice的 主題 / 回貼
4樓  發表于: 2024-08-14 10:55
工業上還真沒見過這么裸用can報文的。。。一般都是canopen包裝
siyatu2001
級別: 家園常客
精華主題: 0
發帖數量: 518 個
工控威望: 572 點
下載積分: 54703 分
在線時間: 660(小時)
注冊時間: 2021-03-09
最后登錄: 2025-02-25
查看siyatu2001的 主題 / 回貼
5樓  發表于: 2024-08-14 13:54
沒有數據追蹤斷點功能,大數據量的話怎么檢查錯誤?
chenhaot
chenccc
級別: 略有小成
精華主題: 0
發帖數量: 163 個
工控威望: 243 點
下載積分: 1382 分
在線時間: 148(小時)
注冊時間: 2020-08-20
最后登錄: 2025-02-24
查看chenhaot的 主題 / 回貼
6樓  發表于: 2024-08-15 10:59
可以的,樓主寫的比我自己寫的demo要詳細一點
黃輝馮某某
微信 F1049305119
級別: 略有小成
精華主題: 0
發帖數量: 366 個
工控威望: 499 點
下載積分: 1332 分
在線時間: 158(小時)
注冊時間: 2022-03-21
最后登錄: 2025-02-25
查看黃輝馮某某的 主題 / 回貼
7樓  發表于: 2024-08-18 19:49
啥玩意啊,又是字母又是中文又是符號的,密密麻麻恐懼癥
