土路子出身沒搞過電氣設計說明這些，碰到一個甲方需要像設計院一樣出電氣圖，有沒有大佬有例子的跪求一個怎么樣出圖比較規范。

gkrjy_w

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 91 點
下載積分: 197 分
在線時間: 7(小時)
注冊時間: 2025-01-13
最后登錄: 2025-02-26
查看gkrjy_w的主題 / 回貼

1樓發表于: 前天

只看該作者 | 小中大

這么正規的甲方都被你這個土路子搞定了，看來你也不是一般炮兒啊。電氣設計說明這么正規的東西沒寫過，正常人誰寫這個啊

中文就中文

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 115 個
工控威望: 143 點
下載積分: 2812 分
在線時間: 93(小時)
注冊時間: 2024-11-13
最后登錄: 2025-02-26
查看中文就中文的主題 / 回貼

2樓發表于: 前天

只看該作者 | 小中大

隨便寫，反正也沒人看這些東西。

選擇性智障

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 312 點
下載積分: 68 分
在線時間: 264(小時)
注冊時間: 2019-05-27
最后登錄: 2025-02-26
查看選擇性智障的主題 / 回貼

3樓發表于: 前天

只看該作者 | 小中大

你先提供一版你能提供的，然后客戶會提要求，按他的要求整改，正常規范的圖紙：原理圖、端子圖表、安裝布局圖、線束定義都要有的，但是一般做項目給下面安裝的都不弄這些，只有甲方才會需要這些留檔，一般是項目結束慢慢搞。

hingmau

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 107 個
工控威望: 245 點
下載積分: 1159 分
在線時間: 91(小時)
注冊時間: 2024-11-23
最后登錄: 2025-02-26
查看hingmau的主題 / 回貼

4樓發表于: 前天

只看該作者 | 小中大

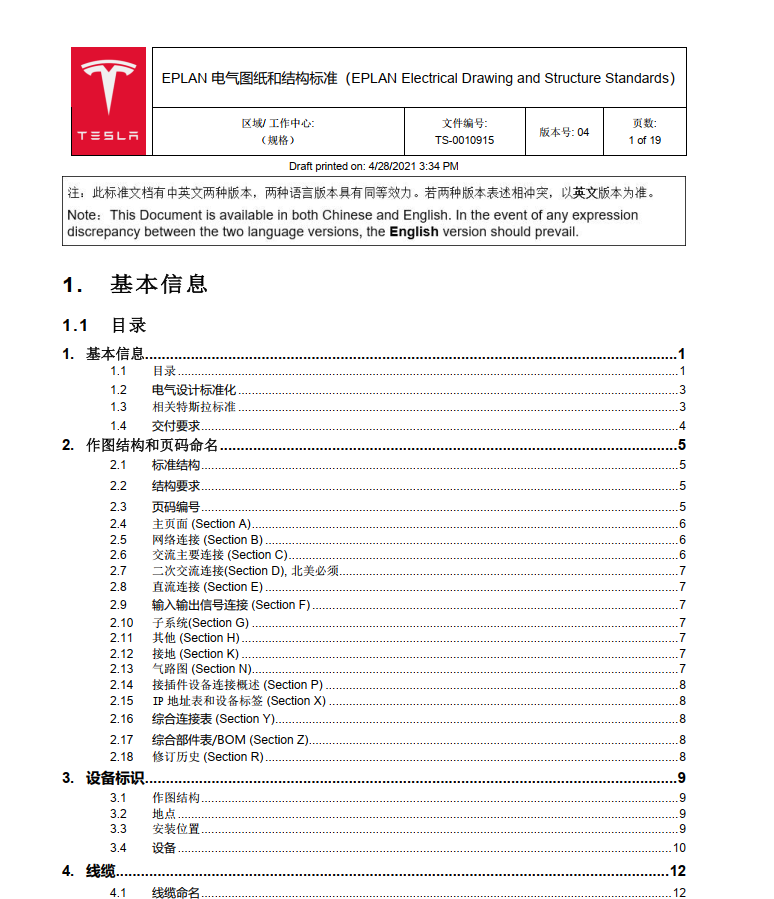

給你個特斯拉EPLAN電氣圖紙和結構標準

描述：特斯拉EPLAN電氣制圖標準
附件：

TS-0010915 EPLAN Drawing and Structure Standards (Chinese)EPLAN 電氣圖紙和結構標準.pdf (1269 K) 下載次數:116
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+5(weisongyuan) 正能量

下載積分:+5(zq123666) 好貼好貼！

川崎機器人S級代理，川崎機器人/OTC機器人焊接，激光三維切，激光焊，火焰切，搬運等應用,非標定制，專機設備定制。

hingmau

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 107 個
工控威望: 245 點
下載積分: 1159 分
在線時間: 91(小時)
注冊時間: 2024-11-23
最后登錄: 2025-02-26
查看hingmau的主題 / 回貼

5樓發表于: 前天

只看該作者 | 小中大

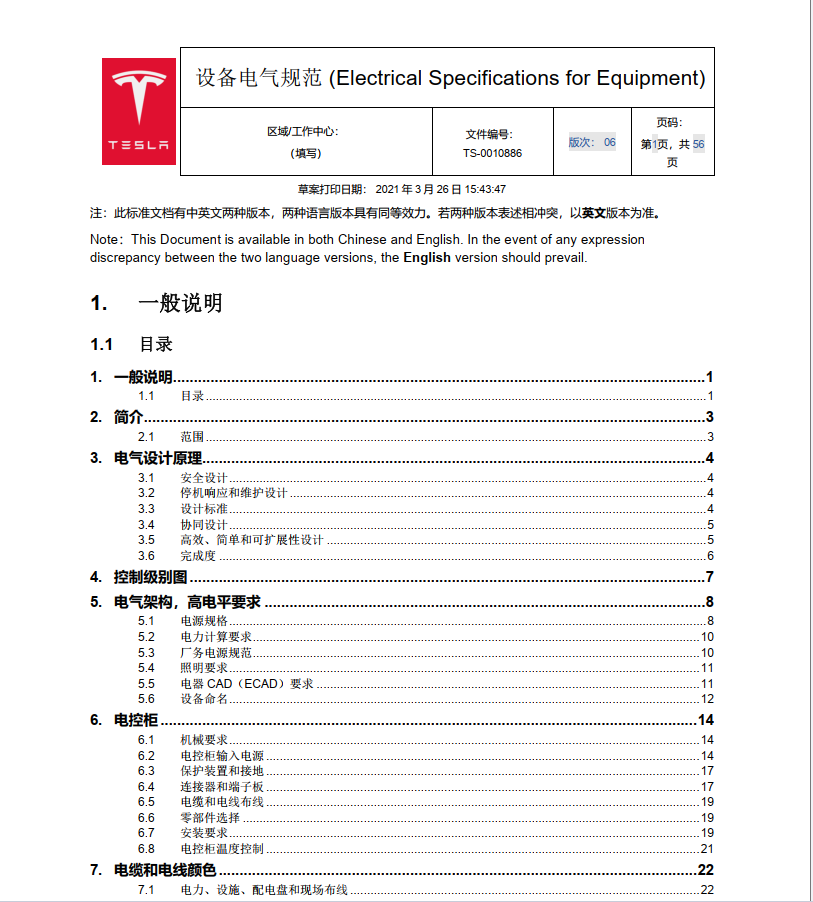

這是設備電氣規范 設備電氣規范

附件：

TS-0010886 Electrical Specification for Equipment (Chinese)設備電氣規范.pdf (3036 K) 下載次數:108
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+5(weisongyuan) 評分是尊重

下載積分:+5(zq123666) 感謝分享！

川崎機器人S級代理，川崎機器人/OTC機器人焊接，激光三維切，激光焊，火焰切，搬運等應用,非標定制，專機設備定制。

肥肥的瘦子

一個小小維修猿轉行成了一個小小調試電氣工程師。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 250 個
工控威望: 2396 點
下載積分: 2903 分
在線時間: 39(小時)
注冊時間: 2020-02-28
最后登錄: 2025-02-24
查看肥肥的瘦子的主題 / 回貼

6樓發表于: 前天

只看該作者 | 小中大

樓上的老兄可以。

如果可以重來，搞不好還不如現在，人的性格決定了太多東西，比如懶，真的治不好。

wuxihua88

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 248 點
下載積分: 915 分
在線時間: 236(小時)
注冊時間: 2007-03-27
最后登錄: 2025-02-24
查看wuxihua88的主題 / 回貼

7樓發表于: 前天

只看該作者 | 小中大

真的不錯

wayne001

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 388 點
下載積分: 427 分
在線時間: 49(小時)
注冊時間: 2021-11-19
最后登錄: 2025-02-25
查看wayne001的主題 / 回貼

8樓發表于: 昨天

只看該作者 | 小中大

引用
引用第3樓選擇性智障于2025-02-24 11:02發表的 :
你先提供一版你能提供的，然后客戶會提要求，按他的要求整改，正常規范的圖紙：原理圖、端子圖表、安裝布局圖、線束定義都要有的，但是一般做項目給下面安裝的都不弄這些，只有甲方才會需要這些留檔，一般是項目結束慢慢搞。

這位老兄說得對

wang620

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 167 點
下載積分: 4165 分
在線時間: 86(小時)
注冊時間: 2021-04-27
最后登錄: 2025-02-26
查看wang620的主題 / 回貼

9樓發表于: 昨天

只看該作者 | 小中大

先頂后下

weisongyuan

永遠年輕

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 609 個
工控威望: 10145 點
下載積分: 5762 分
在線時間: 500(小時)
注冊時間: 2013-08-13
最后登錄: 2025-02-26
查看weisongyuan的主題 / 回貼

10樓發表于: 6小時前

只看該作者 | 小中大

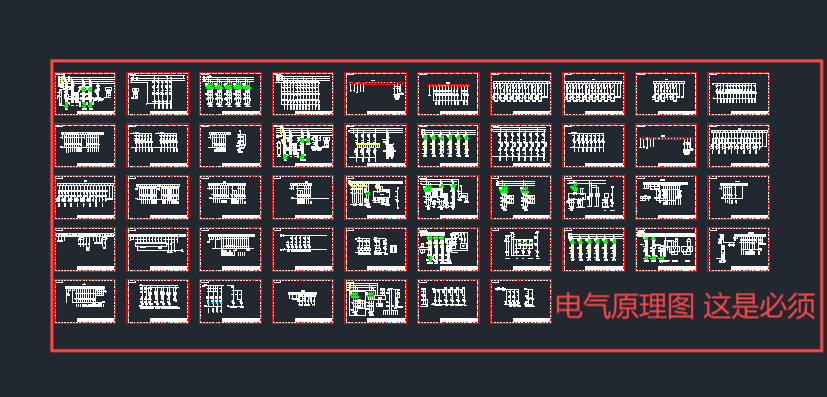

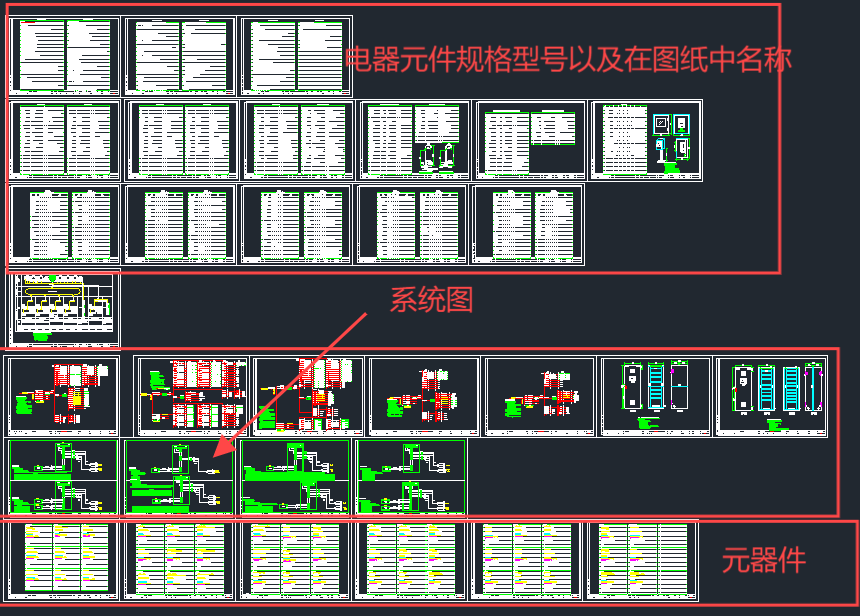

糟老頭原來在塑料設備公司做過設計知道一點點。首先你要有電氣原理圖，這是最基本的，也是甲方必須要的，當然更是你自己裝配的依據，要看設備復雜程度以及甲方是不是需要如果需要可以有（也可以沒有）接線圖、電器元件布置圖（這個沒有什么大的作用，只是在你設備廠使用的多，為了整齊劃一，柜子組裝好了基本沒有用，設備比較復雜柜子較多也是必須）
再就是《XXXXXX設備安全操作使用說明書》這個是對設備具體操作，多講一些安全注意事項，可以吹一點，就是高大上，不要管是不是實用。一般這種東西操作工不會看的，只是甲方存檔用。對于操作流程復述一遍即可，因為現場調試還是你，所以操作工不會看這些。
