那位老大用過FM350-2高速計數器，幫忙傳個實例上來學習學習。我在做一個升降桿上下距離控制，先謝了。

在《FM350-2入門指南》和《FM350-2使用入門》中，就列出了西門子的樣例程序和庫文件的打開辦法。

實際應用中，找到相應的任務號傳送到DB塊的寄存器中。任務號要看《FM350-2安裝和參數配置》。

謝謝sjm213 ,但看了這說明書還是不太理解，硬件地址是480-495,不知如何寫數，這數的意思還是不太理解。

如果在硬件設置里指定了該模塊對應的DB塊【Module adress for datablock】，那么模塊的邏輯地址和通道地址無需在程序中再次編程設定。

然后調用FC2，同時指定前期生成的DB塊號；然后調用FC4，并通過對DBB2設置工作號100或101來對0~3或4~7號通道進行讀值；0~7通道對應的編碼器值，為DBD148、DBD156……DBD204。

DBB2設置工作號100或101什么意思，找不到啊，DBD148、DBD156……DBD204又不智道道在那，我選了db1數據塊

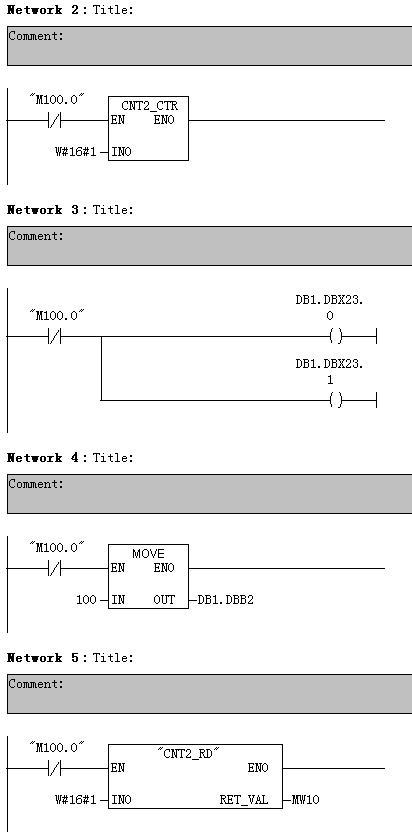

簡單的編程：

網絡1：M100.0的常閉點一直通；
網絡2：必須調用FC2(CNT2_CTR)，指定W#16#1即為設定FM250-2的數據塊為DB1；
網絡3：打開其軟件門  DB1.DBX23.0對應第一通道，DB1.DBX23.1對應第二通道，用幾個通道就依次置ON幾個；
網絡4：將任務號100寫入DB1.DBB2，工作號100的意思是讀前4個通道的計數值；工作號101的意思是讀后4個通道；
網絡5：調用FC4(CNT2_RD)，執行讀數，W#16#1同樣是指定DB塊號。

此時在程序中調用DB1.DBD148，即可獲得計數器0的計數值；調用DB1.DBD156，可獲得計數器1的計數值。

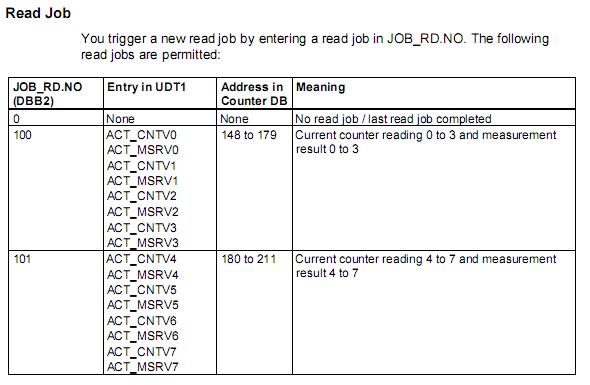

工作號的含義：

其實對簡單的使用來說用不到幾個的。就用上邊提到的就可以讀出計數器值了。

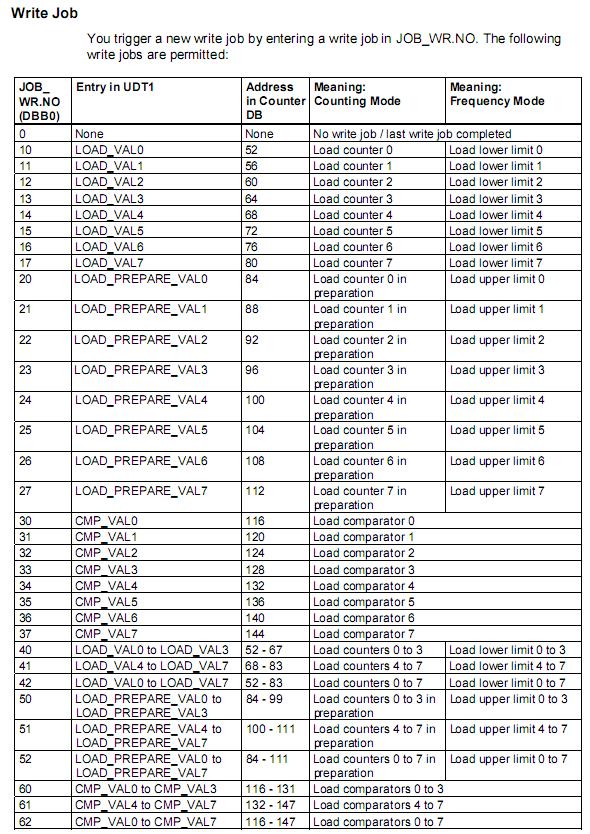

以下工作號參考使用【《FM350-2使用入門》例程中有提到】

謝謝，頂一下

首先非常感謝sjm213 的指導，使我學到了不少，我還有幾個問題想請教這位高手指點，DB1.DBB2是數據塊db1內的2.0嗎？DB1.DBB2的B2是字節2的意思嗎，W#16#1是不是模塊的地址號�。�

DB1.DBB2是數據塊db1內的2.0嗎？

DB1.DBB2的B2是字節2的意思嗎

是的，看西門子的數據結構
------------------------------------------------

W#16#1是不是模塊的地址號�。�

不是，是定義的數據塊號，1是DB1，2是DB2，以此類推

再次謝謝sjm213，使我受益非淺。
