xieshaokui
王者榮耀是毒藥！
級別: 家園常客
精華主題: 0
發帖數量: 586 個
工控威望: 581 點
下載積分: 6879 分
在線時間: 234(小時)
注冊時間: 2007-05-18
最后登錄: 2024-11-02
查看xieshaokui的 主題 / 回貼
12樓  發表于: 2008-11-09 12:22
兄弟你好，我以前一個轉盤定位的工程，每次轉1/4，直線距離35CM，然后停下定位，精度0。5MM，最初使用變頻器加光纖傳感器檢測1/4標準點。每次都有慣性，停頓后有2-3MM的差距，再后來使用剎車盤，每當傳感器檢測到時就剎車，效果明顯好，但機械容易磨損損，再后來改為伺服加變速箱來控制，精度高，無慣性。齒輪箱可以根據你的力矩，轉速和精度來選擇型號和品牌！
樓主留言：
您好！我現在是在圓盤上實行X-Y軸點膠，不知能否借鑒一下兄弟的方案，我的郵箱是：yangsanbao111@21cn.com
yangliu
一笑而過
級別: 家園常客
精華主題: 0
發帖數量: 465 個
工控威望: 569 點
下載積分: 35435 分
在線時間: 1968(小時)
注冊時間: 2006-11-12
最后登錄: 2025-01-10
查看yangliu的 主題 / 回貼
13樓  發表于: 2008-11-09 18:15
樓上的兄弟您好！我現在是在圓盤上實行X-Y軸點膠，不知能否借鑒一下兄弟的方案，我的郵箱是：yangsanbao111@21cn.com可以一起討論。
一笑而過
向夢飛
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看向夢飛的 主題 / 回貼
14樓  發表于: 2008-11-09 18:25
請問；如果用雙V字形機械定位那么用變頻器加交流電機那不就可以了，只要保證V字形在插入的時候電機把圓盤已經送到位而且處于可轉動的狀態就可以，
還請指教！！！
yangliu
一笑而過
級別: 家園常客
精華主題: 0
發帖數量: 465 個
工控威望: 569 點
下載積分: 35435 分
在線時間: 1968(小時)
注冊時間: 2006-11-12
最后登錄: 2025-01-10
查看yangliu的 主題 / 回貼
15樓  發表于: 2008-11-09 21:43
如果定位準確，用V字形機械來完成機械準定位，如果伺服定位偏差比較大，那V字形能定位嗎？（V字形能插入嗎？）
一笑而過
xieshaokui
王者榮耀是毒藥！
級別: 家園常客
精華主題: 0
發帖數量: 586 個
工控威望: 581 點
下載積分: 6879 分
在線時間: 234(小時)
注冊時間: 2007-05-18
最后登錄: 2024-11-02
查看xieshaokui的 主題 / 回貼
16樓  發表于: 2008-11-09 23:10
我在這邊發過程序，主題名叫“完整點膠機資料”你也是做點膠機啊？呵呵，，有空QQ交流5347636
xieshaokui
王者榮耀是毒藥！
級別: 家園常客
精華主題: 0
發帖數量: 586 個
工控威望: 581 點
下載積分: 6879 分
在線時間: 234(小時)
注冊時間: 2007-05-18
最后登錄: 2024-11-02
查看xieshaokui的 主題 / 回貼
17樓  發表于: 2008-11-09 23:16
你講的用V字形滑塊，其實我們以前也用過，用的是一個漏斗形狀的雙洞，然后再用兩個錐形的鋼柱由氣缸推動插入，定位準確度非常高，但是時間長一點就會出現偏移，主要是由于慣性不能切除的原因，沖擊性非常大，以前把40MM的軸都拉斷過三四次，我做過幾次這樣的機器，機械和電氣控制有完整的解決方案，，，
xueyong
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xueyong的 主題 / 回貼
18樓  發表于: 2008-11-10 12:14
同意四樓的意見，關于防止氣缸撞壞的問題，可以通過機械和電器的辦法解決，如果精度要求高可以考慮采用分割器，在多工位的壓鑄機上實際應用過，就是采用編碼器＋變頻器＋分割器＋氣缸定位
zhangshichao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangshichao的 主題 / 回貼
19樓  發表于: 2009-02-21 14:02
學習學習啊
zhouyang
我沒有選擇,但我有追求!
級別: VIP會員
精華主題: 0
發帖數量: 213 個
工控威望: 419 點
下載積分: 1189 分
在線時間: 94(小時)
注冊時間: 2009-02-22
最后登錄: 2015-11-02
查看zhouyang的 主題 / 回貼
20樓  發表于: 2009-02-23 11:53

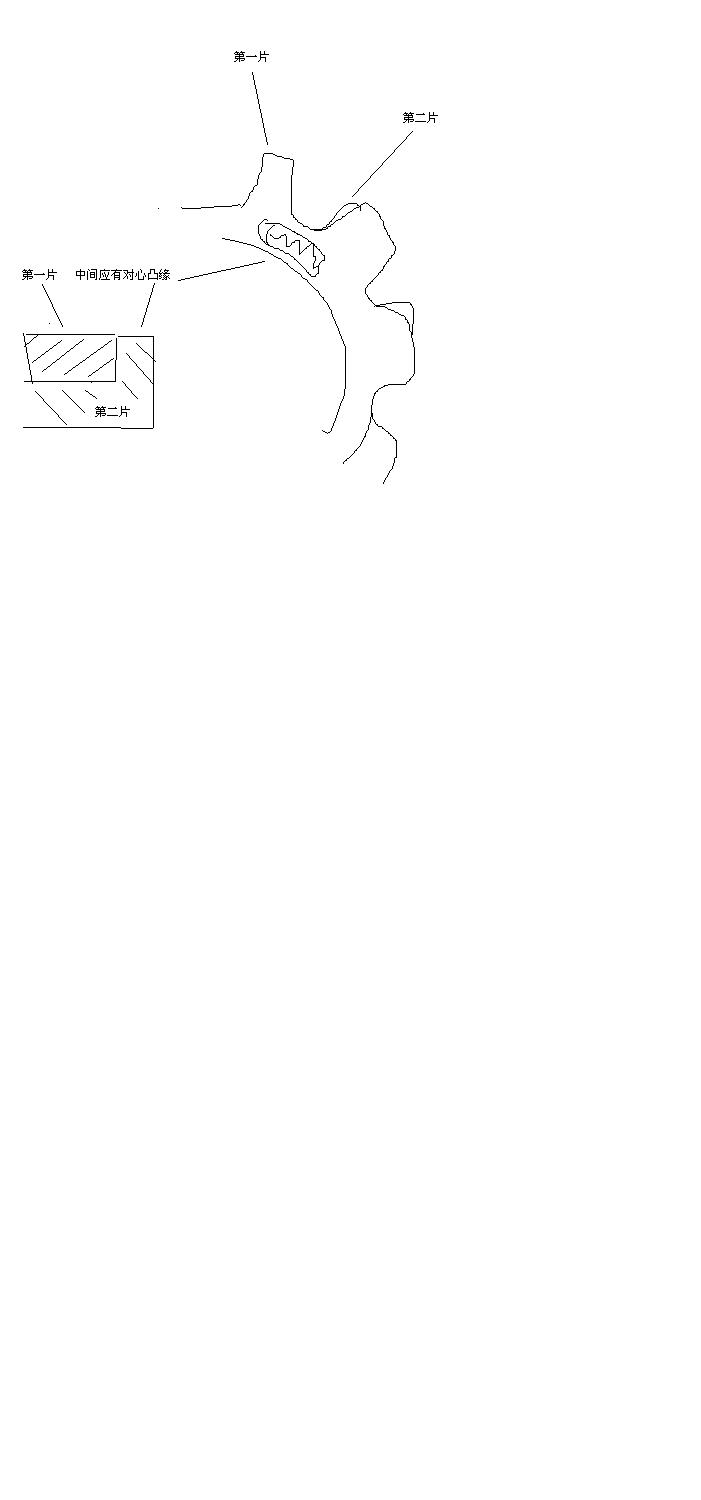

在間隙方面可以使用消隙齒輪，如果是單向的很好做，兩片相同的齒輪裝罩一起一片做驅動的令一片做消隙的，兩次論用彈簧做預緊。
幻想----------設計的靈魂
zhouyang
我沒有選擇,但我有追求!
級別: VIP會員
精華主題: 0
發帖數量: 213 個
工控威望: 419 點
下載積分: 1189 分
在線時間: 94(小時)
注冊時間: 2009-02-22
最后登錄: 2015-11-02
查看zhouyang的 主題 / 回貼
21樓  發表于: 2009-02-23 11:53
這臺電腦上沒有CAD就和看吧
幻想----------設計的靈魂
xlxlab
級別: 略有小成
精華主題: 0
發帖數量: 317 個
工控威望: 405 點
下載積分: 1277 分
在線時間: 208(小時)
注冊時間: 2007-04-20
最后登錄: 2024-05-27
查看xlxlab的 主題 / 回貼
22樓  發表于: 2009-02-23 13:48
可以用分割器加變頻就可以了，
ljy5602
級別: 工控俠客
精華主題: 0
發帖數量: 383 個
工控威望: 2521 點
下載積分: 2 分
在線時間: 981(小時)
注冊時間: 2008-02-11
最后登錄: 2025-01-09
查看ljy5602的 主題 / 回貼
23樓  發表于: 2009-02-23 17:23
學習了，我們也有一類設備是用伺服電機+V帶帶動加分割器分割器分割成兩軸，一軸直接連圓盤轉動90度，一軸轉動360度有其他具體的作用，也與編碼器相連
  • «
