樓主  發表于: 2008-12-16 10:38
這期我們討論一個實際中常用的例子:到預定時間讓機器停止運轉

有不少人都用過此類招式,大家共同分享一下,都把自己的方法發上來

要求:使用FX2N系列PLC,可以搭配使用觸摸屏,觸摸屏種類不限

獎勵:根據要求上傳圖片,方法有新意者,或者完成要求者均有積分獎勵

如何截圖,上傳,修改尺寸點此 http://bbs.ymmfa.com/read-gktid-13953.html

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

下面我拋磚引玉,發一個落后的:

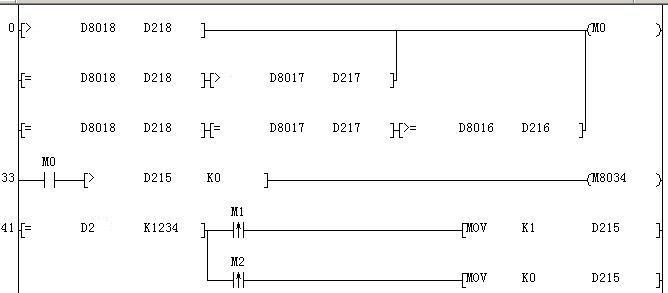

PLC梯形圖:(顯示倍率 75%)




觸摸屏畫面:(局部畫面)




說明:D8018,D8017,D8016,是PLC內置的實時時鐘,分別對應年,月,日,年的格式為兩位數字

D218,D217,D216是掉電保持的寄存器,可以在觸摸屏的隱藏畫面上修改或者事先在電腦里修改

數值修改為想要停機的時間

D2對應觸摸屏畫面上的“數值輸入”,由于是16位的比較,所以密碼預設置應小于數字32767

M1是“置位”,M2是“清除”,通過觸摸屏按“置位”停機有效果,按“清除”停機無效果

M8034是一個特殊繼電器,作用是所有輸出禁止,此外還可以使用M8037強制STOP

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
特別提醒大家:
偶爾修改下自己的密碼,以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼,回回貼,不要總潛水
yfdxb
級別: 略有小成
精華主題: 0
發帖數量: 376 個
工控威望: 416 點
下載積分: 1441 分
在線時間: 67(小時)
注冊時間: 2007-06-06
最后登錄: 2024-10-24
查看yfdxb的 主題 / 回貼
1樓  發表于: 2008-12-16 12:52
老楊,M8034能放在界面里置ON嗎?這樣程序里邊看不見。我現在用產量數值來讓機器“出問題”。
樓主留言:
當然可以的
致力各種非標設備之機械、電氣一體開發。
張平全
為國出力的時候到了
級別: 家園常客
精華主題: 0
發帖數量: 958 個
工控威望: 969 點
下載積分: 1904 分
在線時間: 469(小時)
注冊時間: 2008-04-25
最后登錄: 2024-12-29
查看張平全的 主題 / 回貼
2樓  發表于: 2008-12-16 14:01
我做過一個到期后可自動停機
樓主留言:
這個蠻好,把梯形圖發上來看看
[ 此帖被張平全在2008-12-29 22:51重新編輯 ]
ldylq
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 203 點
下載積分: 596 分
在線時間: 19(小時)
注冊時間: 2007-01-16
最后登錄: 2024-08-02
查看ldylq的 主題 / 回貼
3樓  發表于: 2008-12-16 17:07
D215的初始值是多少
樓主留言:
D215原廠是0,如果想要使用定時停機,按一下M1使之成為1
jdq65981
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jdq65981的 主題 / 回貼
4樓  發表于: 2008-12-16 17:43
D215初始肯定是0了,把他置1就M8034為ON禁止所有輸出
張平全
為國出力的時候到了
級別: 家園常客
精華主題: 0
發帖數量: 958 個
工控威望: 969 點
下載積分: 1904 分
在線時間: 469(小時)
注冊時間: 2008-04-25
最后登錄: 2024-12-29
查看張平全的 主題 / 回貼
5樓  發表于: 2008-12-17 09:59
這樣的保護方法,只針對不誠信的用戶,不針對工控業內人士
[ 此帖被張平全在2008-12-29 22:50重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+5(YMMFA)
    slslj47
    梅花香自苦寒來!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 211 個
    工控威望: 396 點
    下載積分: 2807 分
    在線時間: 173(小時)
    注冊時間: 2007-11-01
    最后登錄: 2024-10-14
    查看slslj47的 主題 / 回貼
    6樓  發表于: 2008-12-17 11:39
    要是在人機界面上輸出M8034什么的,要用停電保持的那種啊,
    要不人家把人機和PLC的線拔了,再重新啟動下就沒用了
    slslj47
    梅花香自苦寒來!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 211 個
    工控威望: 396 點
    下載積分: 2807 分
    在線時間: 173(小時)
    注冊時間: 2007-11-01
    最后登錄: 2024-10-14
    查看slslj47的 主題 / 回貼
    7樓  發表于: 2008-12-17 11:45
    不過這種程序針對FX2N的好像都不得吧,密碼什么的跟本沒用
    破解的一大堆,聽說現在連Q系列的也解得了了,
    把你那幾步刪了就什么都沒有了
    我想要是能寫一種代碼,人家讀出來也只能看到代碼,看不到程序,也就無從下手了
    就比如程序讀出來看到的就是1.2.3.!~~!~!!~@#!~
    zhshi
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看zhshi的 主題 / 回貼
    8樓  發表于: 2008-12-17 17:54
    讓plc系統時鐘不準不就觸發不了!?
    lwj
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看lwj的 主題 / 回貼
    9樓  發表于: 2008-12-17 22:49
    期待中 希望有好的辦法
    張平全
    為國出力的時候到了
    級別: 家園常客
    精華主題: 0
    發帖數量: 958 個
    工控威望: 969 點
    下載積分: 1904 分
    在線時間: 469(小時)
    注冊時間: 2008-04-25
    最后登錄: 2024-12-29
    查看張平全的 主題 / 回貼
    10樓  發表于: 2008-12-18 19:40
    抱歉,受到一個客戶特意來電質疑,有可能對個人及公司正常運營會造成誤解..........
    [ 此帖被張平全在2008-12-29 22:49重新編輯 ]
    本帖最近評分記錄:
  • 下載積分:+10(YMMFA)
    三菱學徒
    級別: 略有小成
    精華主題: 0
    發帖數量: 565 個
    工控威望: 488 點
    下載積分: 1442 分
    在線時間: 760(小時)
    注冊時間: 2007-07-19
    最后登錄: 2024-09-11
    查看三菱學徒的 主題 / 回貼
    11樓  發表于: 2008-12-18 21:56
    學習學習
