     應單位領導要求要將單位所有設備進行生產時間與產品數量的記錄，以便考核員工操作設備的生產效率。
  現在其實現該功能的方案已經基本確定，在原有設備上添加可編程控制器一只（定為西門子S7-200），當設備一開機便開始記時，關機時停止計時。但是西門子的定時器定時的最長時間為57分鐘
于是本人打算當定時器設為定時30分鐘就用記數器加1（代表半小時），當每周與每月抽查時便可看到開機時間。
  但是現在我又弄不明白如何讓（（（（（記數器與定時器以及加法器的數據在關斷PLC電源的情況下繼續保持））））））），在下一次開機時又在原有數據上繼續增加
  殷切盼望各位工程師予以解答！！！！！！！！！！！！！！！！！！！！！················？？？？？？？？？？？？？？？？


應用S7-200時，可以選用以下幾種數據保持方法：

CPU的內置超級電容，斷電時間不太長時，可以為數據和時鐘的保持提供電源緩沖
CPU上可以附加電池卡，與內置電容配合，長期為時鐘和數據保持提供電源
設置系統塊，在CPU斷電時自動保存M區中的14個字節數據
在數據塊中定義不需要更改的數據，下載到CPU內可以永久保存
用戶編程使用相應的特殊寄存器功能，將數據寫入EEPROM永久保存
上述前三個數據保持功能都是在“系統塊－數據保持”中設置

S7-200系統中用到了三種存儲器件：

RAM： 易失性的存儲器，失去電源供應后，其中保存的數據會丟失。S7-200 CPU中的RAM由超級電容＋外插電池卡提供電源緩沖。RAM保存V、M、T（定時器）、C（計數器）等各數據區的內容，在CPU失電后的表現由用戶在系統塊“數據保持”頁中設置
EEPROM：非易失的電可擦除存儲器，保存數據不需要供電，并且可以改寫其內容。上述RAM數據區中有的部分與EEPROM中的區域一一對應。用戶程序也永久保存在程序EEPROM區中
外插存儲卡：非易失的存儲器。用來保存用戶程序、數據記錄（歸檔）、配方數據，以及一些其他文件等
S7-200 CPU的以下數據空間屬于RAM存儲區：

變量存儲區（V）：可以按位、字節、字或雙字來存取V 區數據
位存儲區（M）：可以按位、字節、字或雙字來存取M區數據
定時器存儲區（T）：用于時間累計，分辨率分為1ms、10ms、100ms三種
計數器存儲區（C）：用于累計其輸入端脈沖電平由低到高的次數。CPU提供了三種類 型的計數器：一種只能增計數；一種只能減計數；另外一種既可 以增計數，又可以減計數。
RAM區的數據保持靠“內置超級電容＋外插電池卡”的機制。

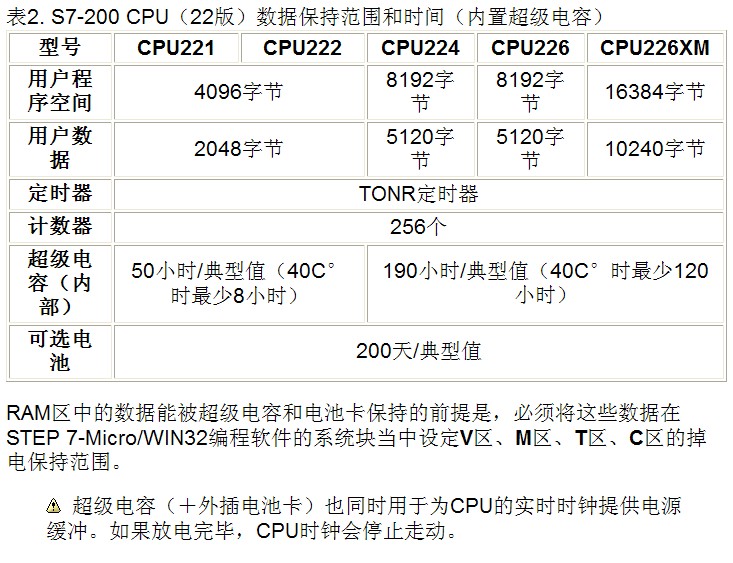

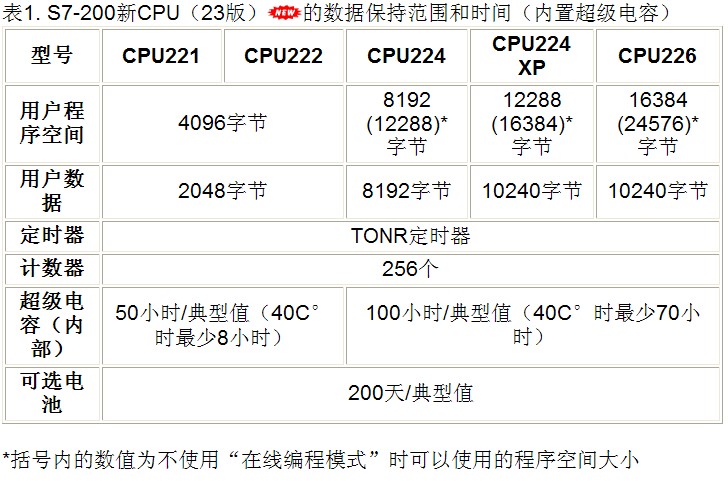

在CPU內部靠一個超級電容，在掉電后為RAM存儲器提供電源緩沖，保存時間可達幾天之久，具體時間見表1、表2。CPU上電時，超級電容就可以充電。要獲得規格表中的數據保持時間，電容必須連續充電24小時。

S7-200還可選用外插電池卡（需單獨定貨），在超級電容耗盡后為RAM數據區提供電源緩沖。在連續無供電時，它可使用200天（即保持數據達200天）。CPU在不斷電的情況下專用電池卡能夠使用10年。

電池卡是不可充電的。





CPU內置的EEPROM存儲器用于永久保存數據，包括與RAM數據區一一對應的全部的V存儲區、部分M存儲區（MB0 - MB13）、定時器（TONR）。

例如V存儲區的VW100（RAM）在EEPROM中有其獨占的對應地址，數據在從EERPOM中寫到V存儲區中時，其目標地址就是VW100。

數據可以用如下方式寫入EEPROM數據區：

在編程軟件Micro/WIN的Data Block（數據塊）中定義V數據區存儲單元的初始值，下載數據塊時，這些數值也被寫入到相應的EEPROM單元中。
用特殊存儲器SMB31、SMW32，用編程方法將V存儲區的數據寫入EEPROM
在System Block（系統塊）中設置數據保持功能，可將MB0 - MB13的內容在CPU斷電時自動寫入到EEPROM中

謝謝樓上工程師的詳細解答

謝謝

用系統自帶的1分鐘脈沖使計數器計數,計數器設定為60(一小時),再用計數器的完成位(上升脈沖)來執行一次加一指令(INC),這樣可以實現32767小時的連續計時.
注意:
1.200PLC想要實現長期保存運行數據必需加裝電池盒.
2.必需把你用到的計數器用存儲器(VW)設置為斷電保持(在系統塊里面設定)
