樓主  發表于: 2009-04-30 11:10
圖片::

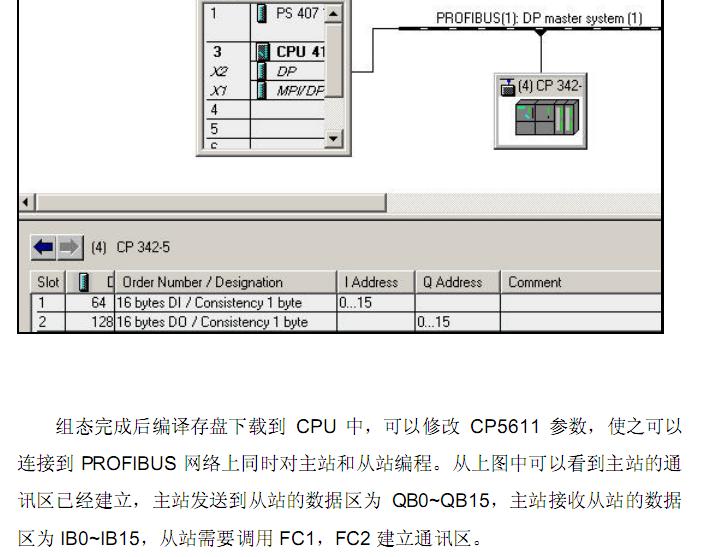

如圖所示:QB0--QB15,IB0---IB15.是什么存儲區?在plc上還是模塊上?













如圖所示:QB0--QB15,IB0---IB15.是什么存儲區?在plc上還是模塊上?
以恒
Blog: http://ye_w.plcjs.cn/
級別: 工控俠客

精華主題: 5 篇
發帖數量: 466 個
工控威望: 3090 點
下載積分: 4172 分
在線時間: 68(小時)
注冊時間: 2007-08-26
最后登錄: 2024-09-22
查看以恒的 主題 / 回貼
1樓  發表于: 2009-04-30 12:43
輸入輸出區。在CPU中。
歡迎大家訪問我的BLOG:  [URL]http://ye_w.plcjs.cn/[/URL]

1、ABB AC500系列PLC培訓或技術支持
2、購買PLC和方案咨詢電話:13973322058
3、其他請通過郵箱:07330731@163.com
沸騰的冰
級別: 略有小成
精華主題: 0
發帖數量: 52 個
工控威望: 214 點
下載積分: 696 分
在線時間: 15(小時)
注冊時間: 2008-05-29
最后登錄: 2023-08-02
查看沸騰的冰的 主題 / 回貼
2樓  發表于: 2009-04-30 14:09
引用
引用樓主njymail于2009-04-30 11:10發表的 profibus 通訊數據區 是什么?容量多大? :
圖片::
如圖所示:QB0--QB15,IB0---IB15.是什么存儲區?在plc上還是模塊上?

[attachment=22651]

.......

首先CP342-5是西門子一個冗余模塊,這個模塊跟其他的DP從站(無論智能還是非智能從站)都有所區別,CP342-5的DP I/O區是虛擬I/O區,它與300的過程映像區是不同的,用戶無法從HWConfig里面直接訪問它的虛擬I/O區300里如果不編寫程序,系統不能正常運行,通訊時YLINK和CP342-5的SF和BF會閃爍報警,這需要在300中FC程序中調用,這點類似于西門子的CP343-1的485模塊的使用,這些是后話。
至于你說的存儲區的問題,它比較特殊是個虛擬映像區!
njymail
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看njymail的 主題 / 回貼
3樓  發表于: 2009-04-30 17:04
謝謝,還有幾個問題:


   1,這個虛擬區容量多大?是不是就是輸入輸出過程映像區?
   2,起始和終止地址是多少?
   3,標示符是什么?
   4,用move指令如何訪問?
  5,這個存儲區是在plc上的還是在cp上的?
[ 此帖被njymail在2009-04-30 17:22重新編輯 ]
