樓主發表于: 2007-10-26 19:22

只看樓主 | 小中大

編碼器如以信號原理來分，有增量型編碼器，絕對型編碼器

描述：編碼器如以信號原理來分，有增量型編碼器，絕對型編碼器
附件：

編碼器如以信號原理來分.doc (27 K) 下載次數:105
網站提示: 請不要用迅雷下載附件，容易出錯

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2622 個
工控威望: 2047 點
下載積分: 6766 分
在線時間: 3548(小時)
注冊時間: 2007-09-03
最后登錄: 2025-01-05
查看雪花飄飄的主題 / 回貼

1樓發表于: 2007-10-26 23:08

只看該作者 | 小中大

坐個沙發。看看啦。

haichengwcj

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 75 個
工控威望: 220 點
下載積分: 770 分
在線時間: 6(小時)
注冊時間: 2007-08-24
最后登錄: 2020-01-03
查看haichengwcj的主題 / 回貼

2樓發表于: 2007-10-30 21:55

只看該作者 | 小中大

不知有沒有怎樣連接到PLC上的方法

pjf

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2024-12-25
查看pjf的主題 / 回貼

3樓發表于: 2007-11-29 08:52

只看該作者 | 小中大

謝謝分享

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5216 個
工控威望: 7440 點
下載積分: 159197 分
在線時間: 3176(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-08
查看sjm213的主題 / 回貼

4樓發表于: 2007-11-29 09:11

只看該作者 | 小中大

旋轉編碼器是一種光電式旋轉測量裝置，它將被測的角位移直接轉換成數字信號（高速脈沖信號）。因此可將旋轉編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。不同型號的旋轉編碼器，其輸出脈沖的相數也不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。

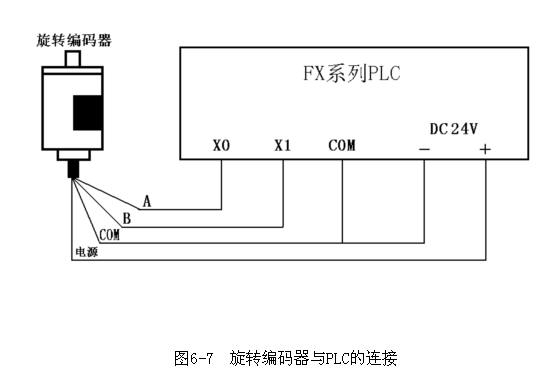

如圖所示是輸出兩相脈沖的旋轉編碼器與FX系列PLC的連接示意圖。編碼器有4條引線，其中2條是脈沖輸出線，1條是COM端線，1條是電源線。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B兩相脈沖輸出線直接與PLC的輸入端連接，連接時要注意PLC輸入的響應時間。有的旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地。
